D52规格弹簧安装固定支撑座结构

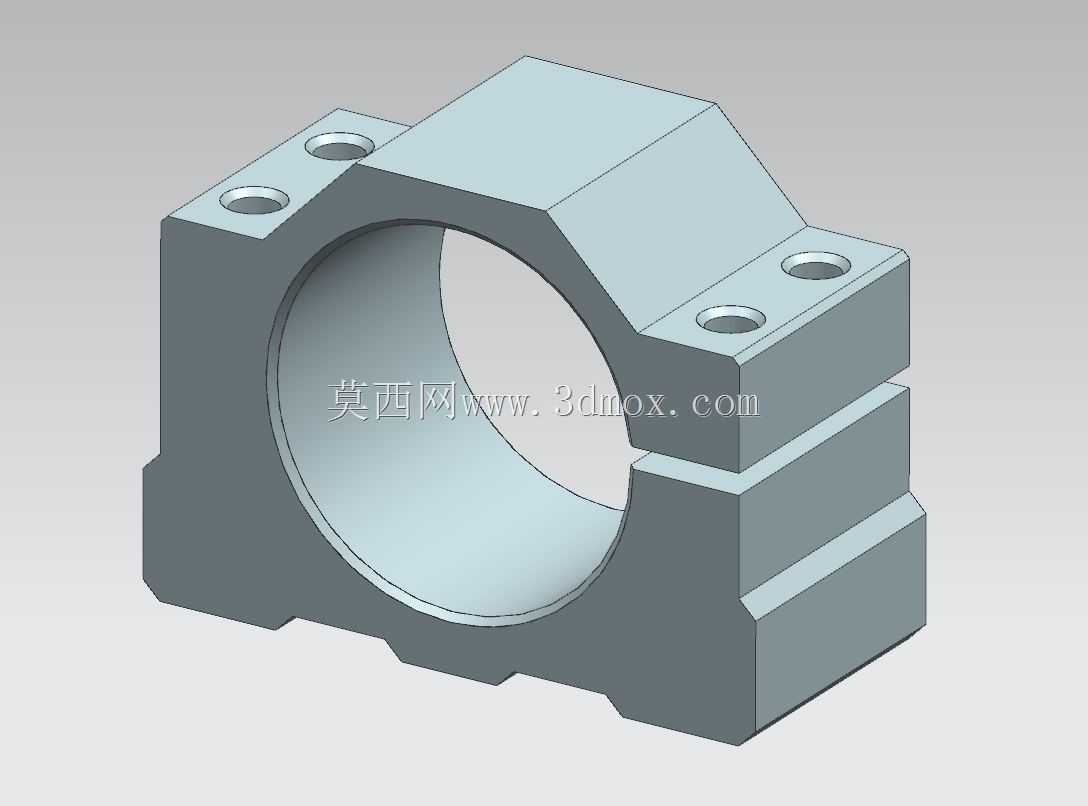

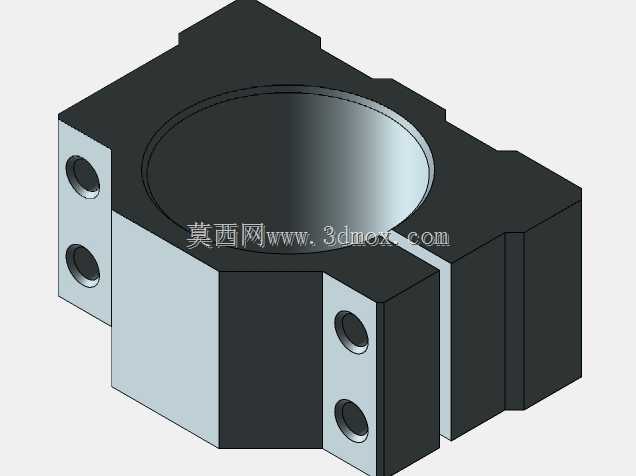

这款弹簧座是工业传动、缓冲机构中用于承托定位圆柱螺旋弹簧的核心支撑构件，适配内径52mm的常规圆柱螺旋弹簧，广泛应用在自动化生产线缓冲工位、机床进给复位机构、液压设备限位组件、输送线张紧结构等场景中，承担弹簧的径向限位、轴向承托以及安装定位的核心作用，避免弹簧在反复压缩、复位的工作过程中出现径向偏移、轴向窜动的问题，保障弹簧始终在设计行程内稳定工作，提升整套弹性缓冲、复位机构的运行可靠性与使用寿命。从结构设计来看，该弹簧座采用一体化块状结构设计，主体中部开设大直径贯通圆孔，圆孔内壁做了顺滑过渡处理，能够与弹簧端部的外圈形成稳定贴合，承托弹簧端面的同时对弹簧径向位移形成约束，避免弹簧受侧向力时出现弯折错位。主体两侧对称延伸出带安装孔的凸台结构，四个安装孔呈对称分布，能够通过标准紧固件将弹簧座牢牢固定在设备安装基面之上，安装孔的沉台设计可以让紧固件头部完全沉入构件内部，不会突出安装面干涉弹簧的正常压缩动作，也避免突出部位剐蹭周边其他构件。构件的外侧棱边均做了倒角处理，既能够消除加工过程中产生的锐边毛刺，避免装配过程中划伤操作人员，也能减少应力集中，提升构件长期承受交变载荷时的结构强度，避免棱边位置出现应力开裂的问题。从安装边界来看，该弹簧座整体外形为对称式块状结构，安装时仅需要在设备基面上按照四个安装孔的孔位预留对应的螺纹孔位，中部贯通圆孔的下方预留足够的弹簧伸缩避让空间即可完成装配，不需要额外加工复杂的适配结构，安装便捷性较强。构件的分层台阶结构既能够强化自身的结构刚性，降低大载荷下的形变量，也能够为弹簧端部提供精准的轴向定位，确保弹簧安装后的初始压缩量符合设计要求，保障整套弹性机构的预紧力处于设计区间内，不会出现预紧力不足导致的机构松动，或是预紧力过大导致的弹簧过早疲劳失效的问题。在实际工况中，这类弹簧座需要长期承受弹簧反复压缩带来的轴向冲击力，因此结构设计上在承托面位置做了加厚处理，提升承托部位的抗压强度，对称式的受力结构也能让安装孔的受力更加均匀，避免长期受载后出现安装孔开裂、固定松动的问题，适配多数常规工业场景下的弹性机构安装需求。
