两款工业激光液位传感检测装置结构设计

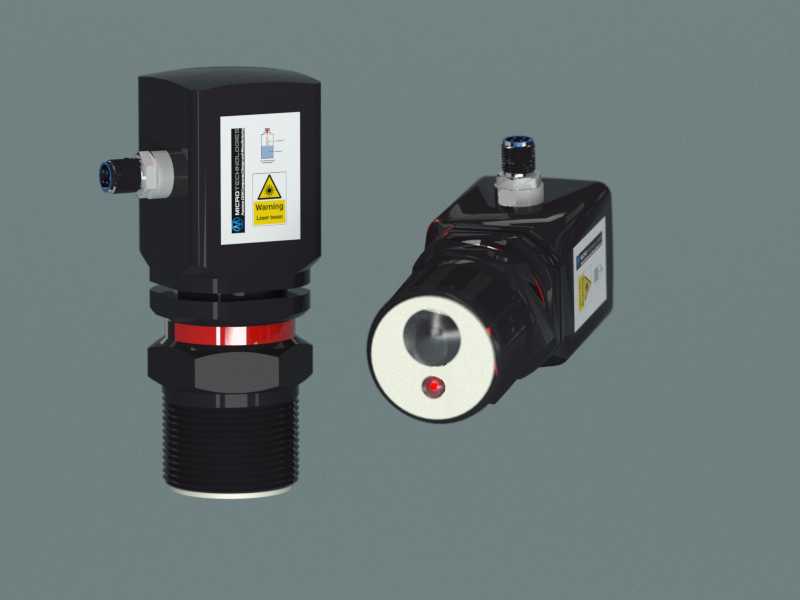

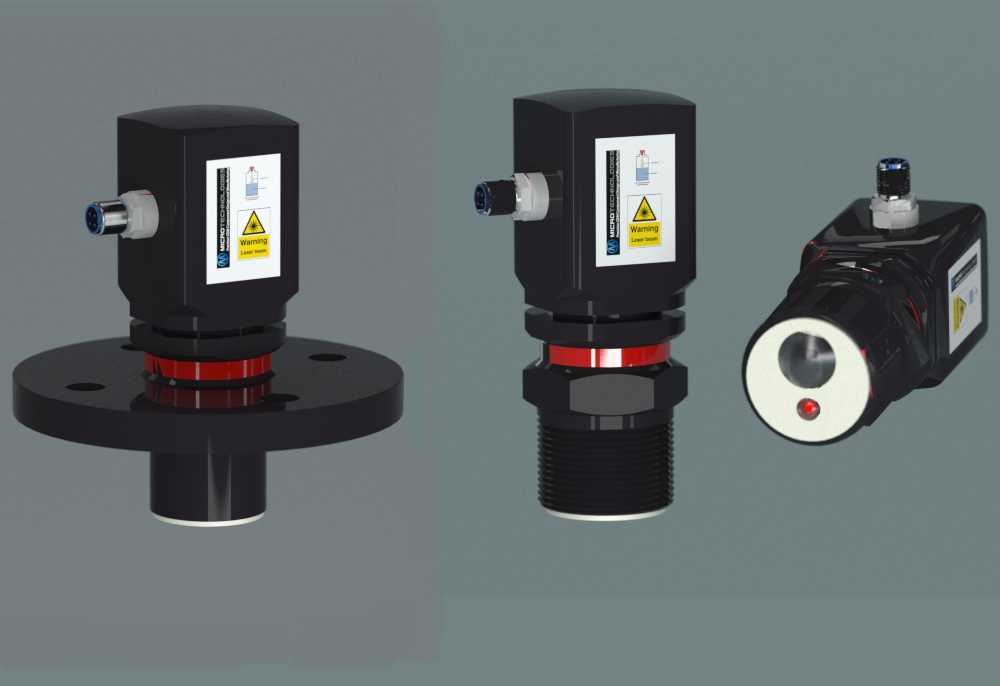

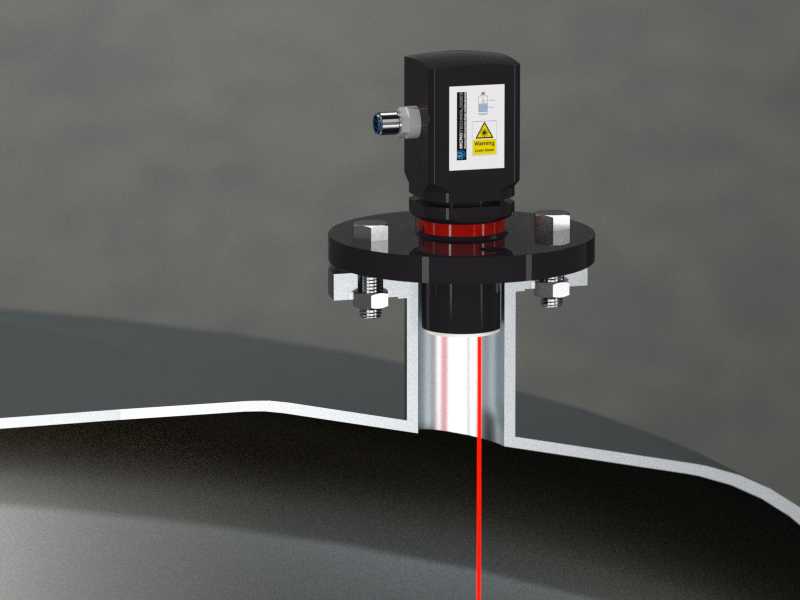

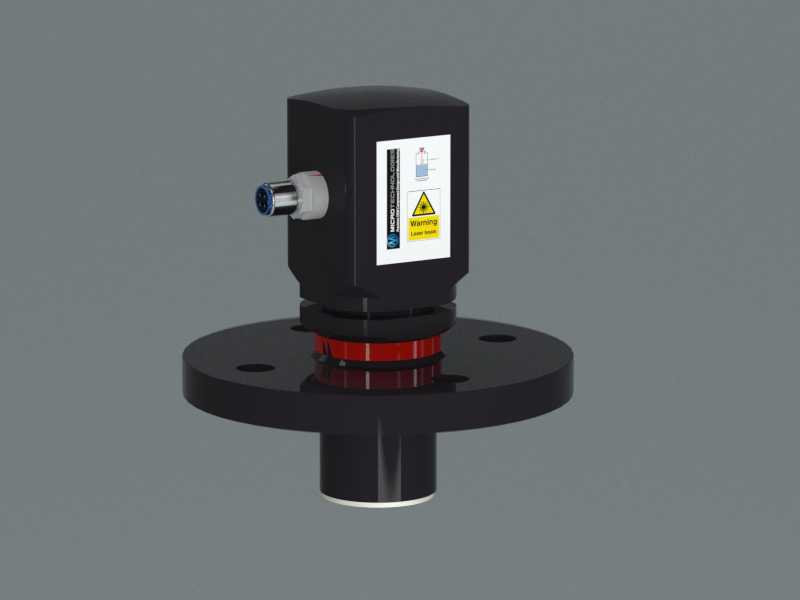

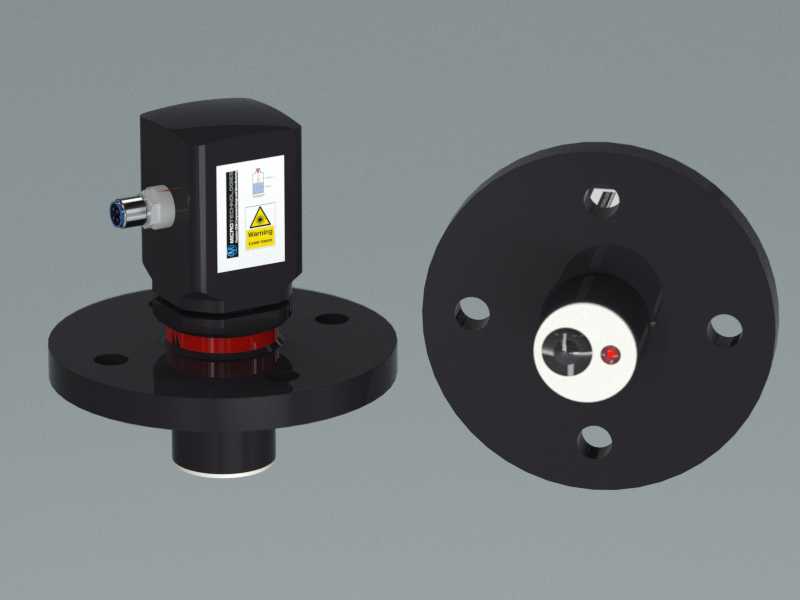

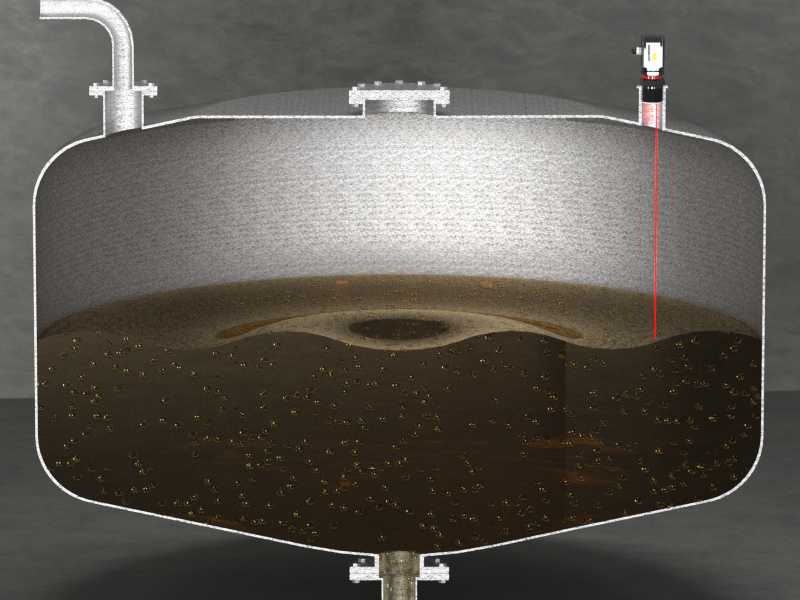

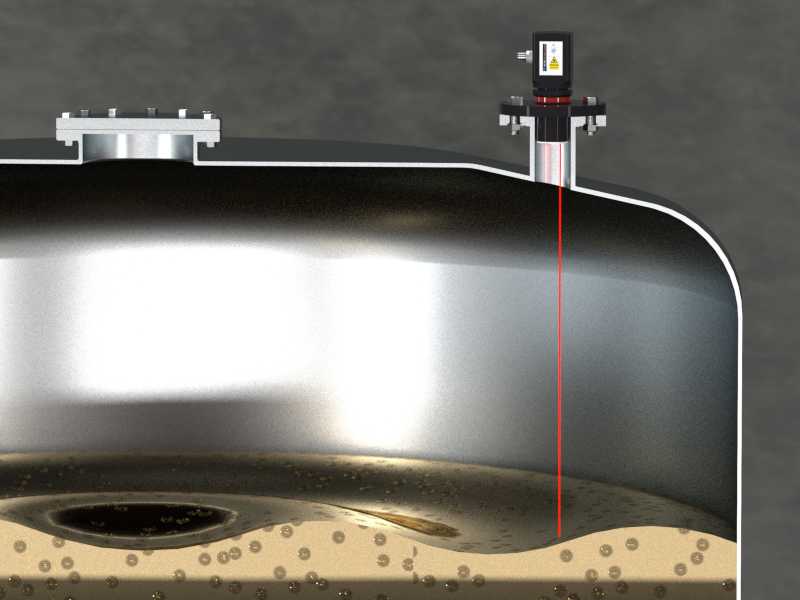

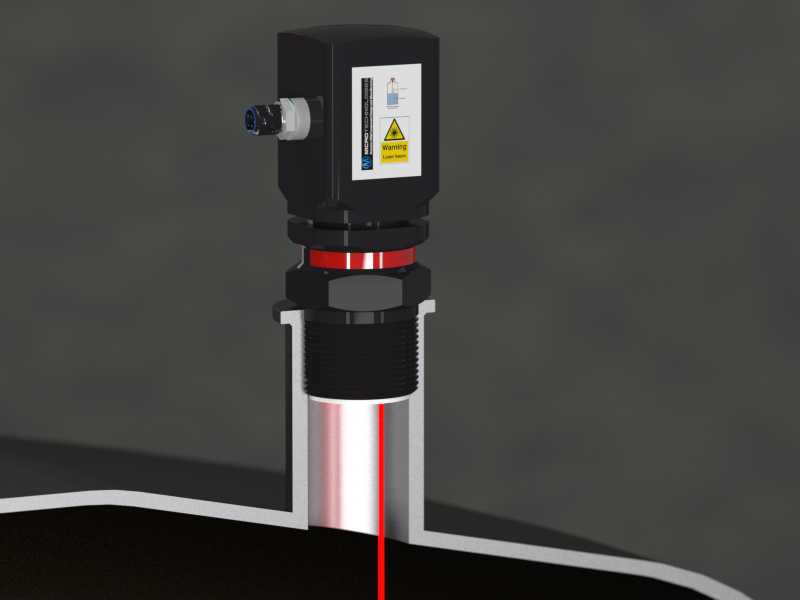

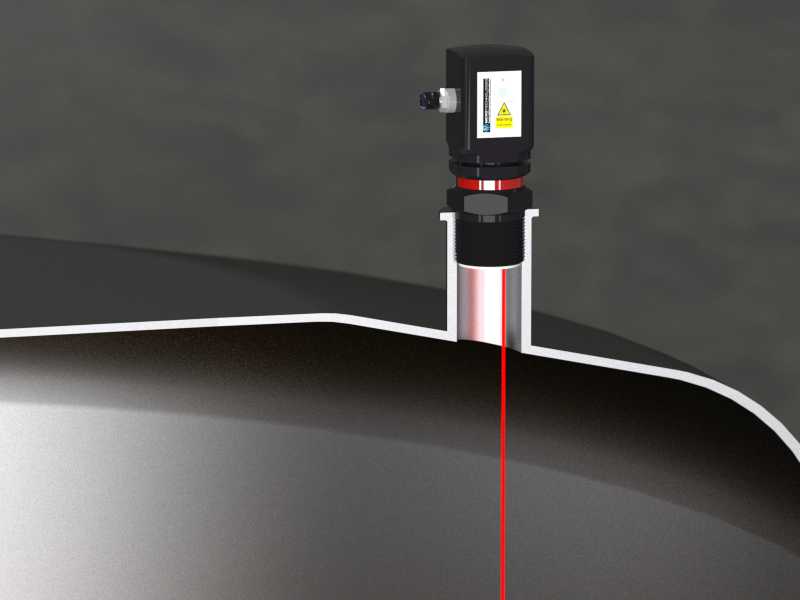

在工业生产的液位监测场景中，激光液位检测装置是保障储罐、反应容器、工业管路等密闭或开放腔体液位参数稳定可控的核心检测部件，广泛应用于化工原料存储、食品加工料液管控、工业水处理、液压系统油位监测等多个工业领域，能够在不接触被测介质的前提下完成高精度液位数据采集，避免传统接触式检测部件易受介质腐蚀、粘附影响检测精度的问题。本次呈现的两款激光液位检测装置，分别适配不同的工业安装场景，在结构设计上充分考虑了工业现场的复杂工况需求。两款装置均采用非接触式激光检测原理，通过发射激光束至被测液面，接收反射回波计算传感端面到液面的实际距离，换算得到实时液位数据，检测响应速度快，测量精度不受介质密度、粘度、导电属性等物理参数影响，可适配从清水、工业油品到腐蚀性化工料液的多种液位检测需求。在结构设计层面，两款装置的核心检测模组采用统一的模块化设计思路，将激光发射单元、信号处理电路板、接线端口集成在方形防护壳体内，壳体侧面设置标准化电气接线端口，采用M12规格的工业接头完成供电与信号传输的连接，接线端具备可靠的密封防护能力，可避免工业现场的粉尘、水汽侵入内部电路造成故障；壳体正面张贴清晰的安全警示标识与状态指示区域，方便现场运维人员快速识别设备状态与安全注意事项。两款装置的差异主要集中在安装连接结构上，第一款采用法兰安装结构，底部配置标准圆形法兰盘，法兰盘上预设均匀分布的安装螺栓孔，适配工业储罐顶部预留的法兰安装位，安装时通过螺栓紧固即可完成设备固定，密封性能优异，适合高压、密闭储罐的液位检测场景，安装后可承受腔体内的压力波动，不会出现介质泄漏问题；第二款采用螺纹连接结构，底部设置标准外螺纹接口，可直接拧入容器顶部预留的螺纹安装孔内，安装操作便捷，占用安装空间更小，适合管路、小型储液罐等安装空间受限的检测场景。在工况适配设计上，两款装置的内部核心元件均做了宽温域适配处理，可在-50℃至200℃的极端环境温度下稳定工作，同时针对低压、高压的不同腔体工况做了结构密封强化，可承受工业现场常见的压力波动，不会因环境温度、压力变化出现检测数据漂移或结构损坏问题。在安装边界设计上，两款装置的主体方形壳体尺寸保持一致，现场安装时仅需根据安装位的接口形式选择对应型号，无需额外调整安装预留空间，法兰安装款的法兰盘尺寸符合通用工业法兰标准，螺纹安装款的螺纹规格匹配工业常用管路螺纹标准，可直接替换同规格的传统液位检测部件，降低现场改造的安装成本。装置的光学检测端面做了防污镀膜处理，可减少现场粉尘、水汽在检测端面的附着，降低日常运维的清洁频次，保障长期检测的精度稳定性。
