电容式液位检测探头结构设计

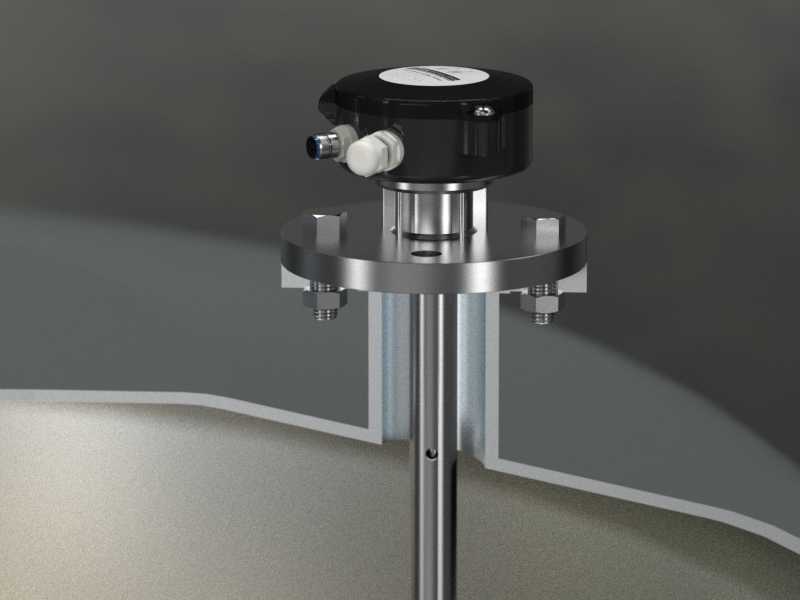

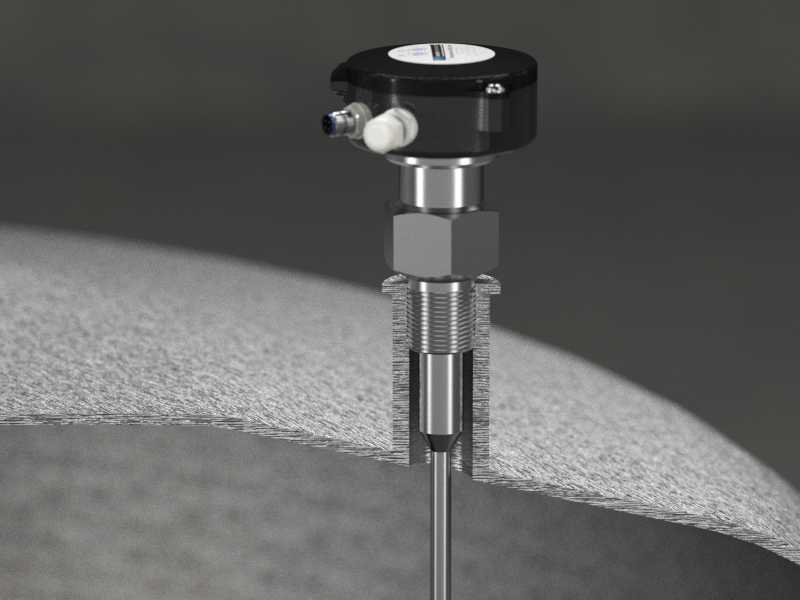

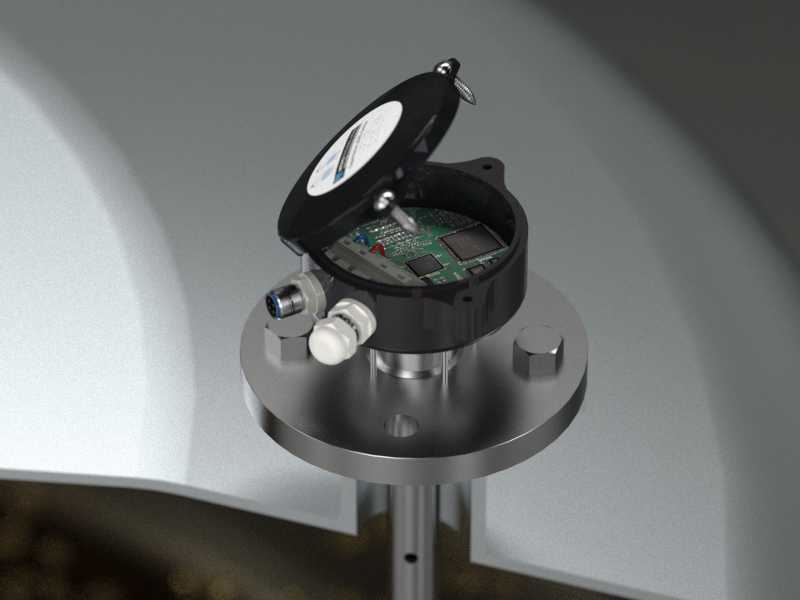

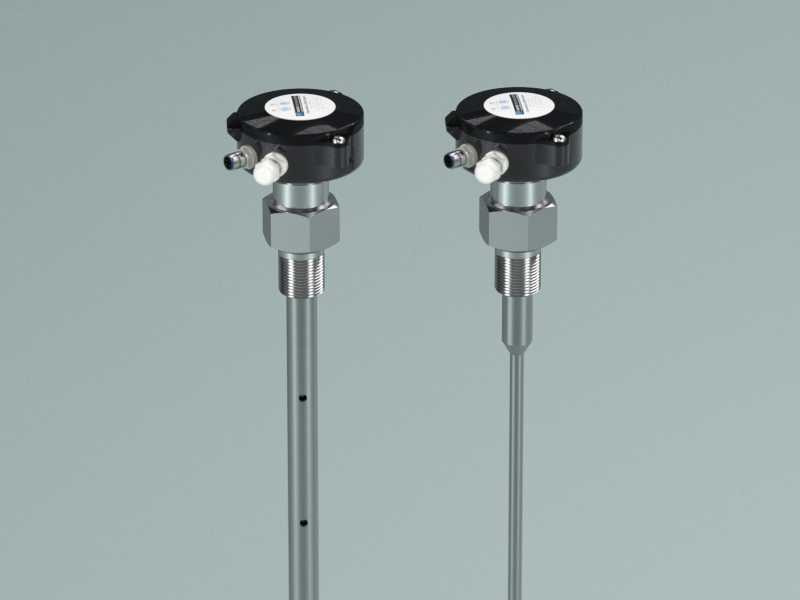

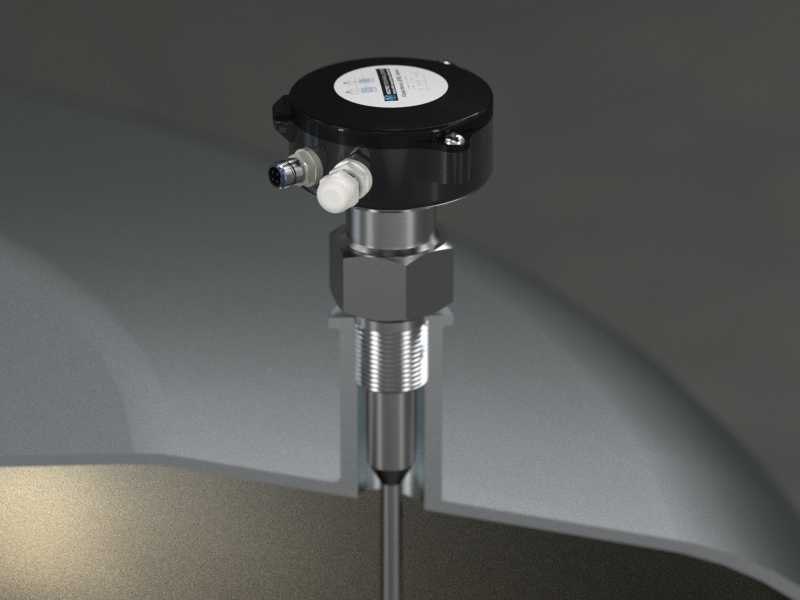

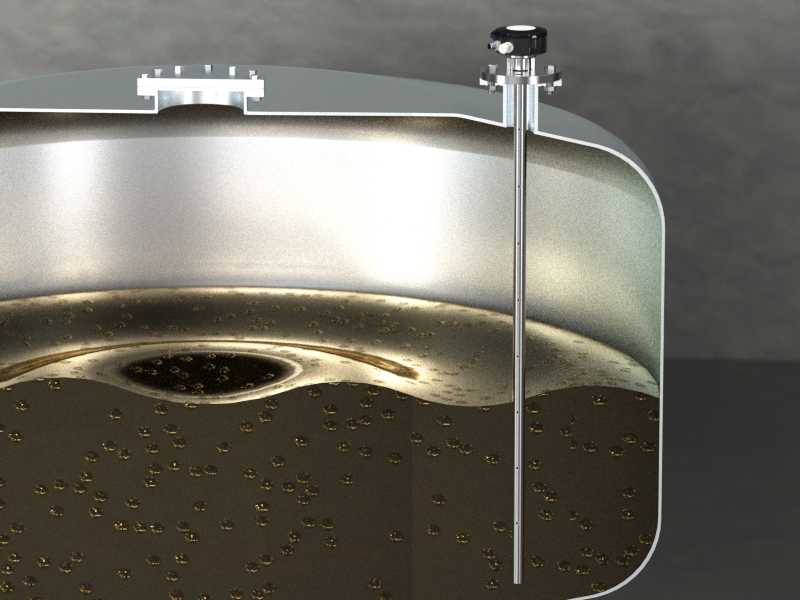

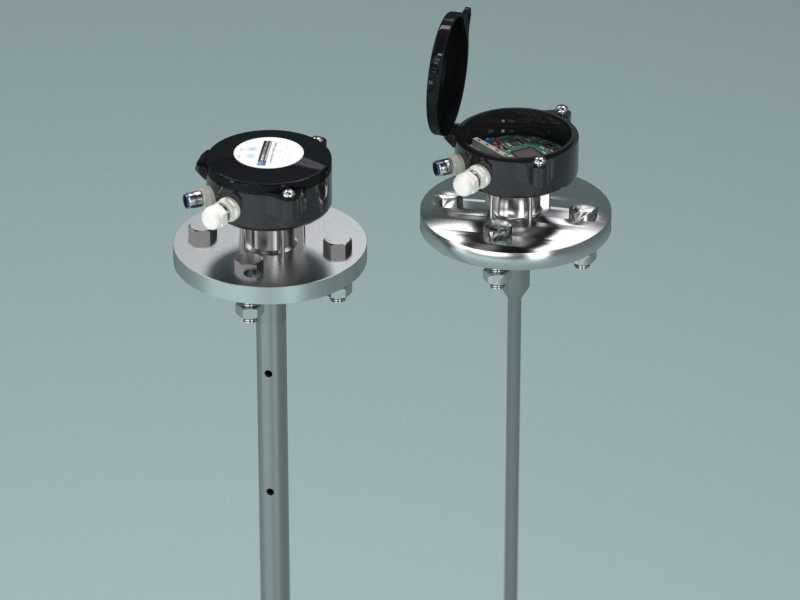

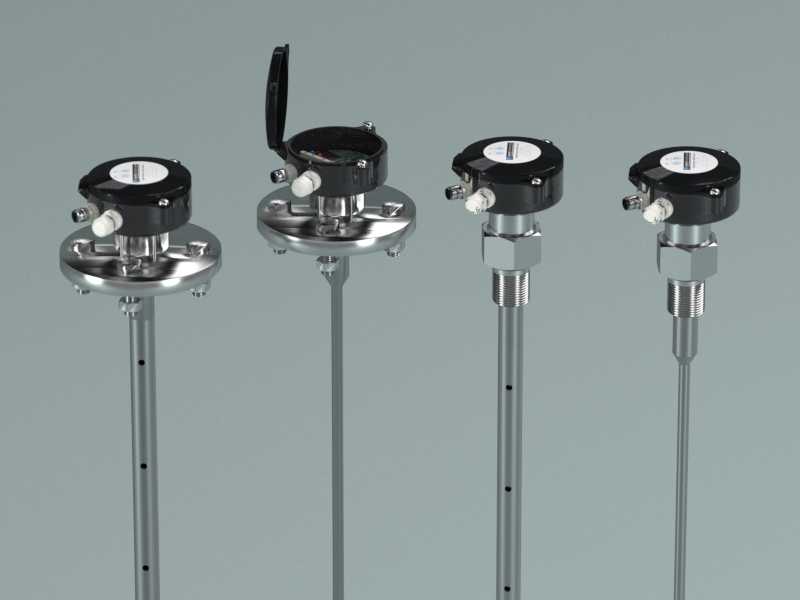

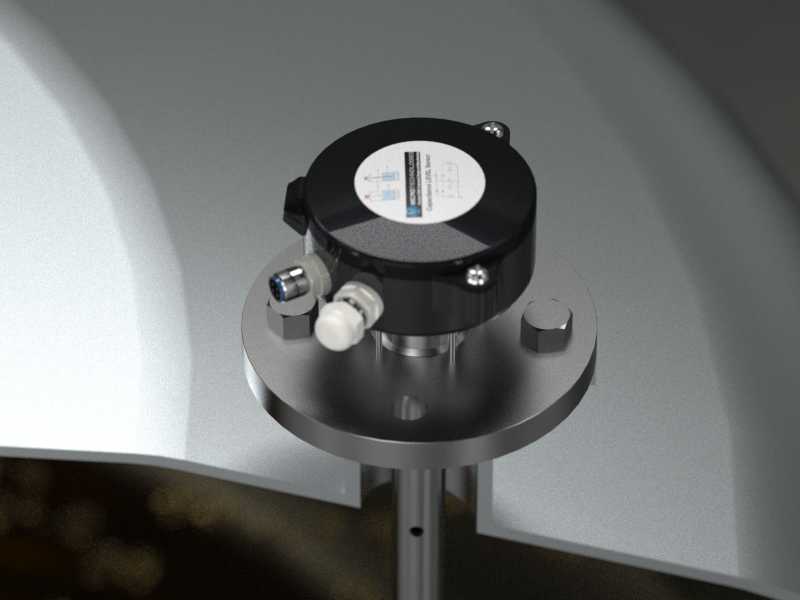

这款电容式液位检测装置，主要面向工业储罐内的液态介质液位连续监测场景，可适配燃油储槽、化工原料罐、工业供水箱等多种密闭或开放储液容器的液位检测需求，能够在不直接接触强腐蚀、高粘度导电介质的前提下，稳定输出从空罐到满罐全量程的液位变化信号，为生产流程的物料存量核算、液位超限预警、自动补液控制提供可靠的检测数据支撑。装置核心采用电容感应原理设计，通过探极与储罐壁之间的电容量随液位高度变化的规律实现液位换算，针对非导电介质场景采用探杆直接感应的结构，针对导电介质场景则在探极外侧增加绝缘隔离套管，避免介质导电特性干扰检测精度，可在-40℃至200℃的宽温域环境下稳定工作，不受储罐内液面波动、介质少量挂壁、环境温湿度小幅变化的干扰，室内外安装场景均可适配。产品在结构设计上规划了两种主流安装适配形式，分别为法兰安装型与螺纹连接安装型：法兰安装型采用标准圆形法兰盘作为安装基准，法兰盘上预留均匀分布的螺栓过孔，可直接与储罐顶部预留的同规格法兰接口对接密封，适合大容积储罐、高压储罐的固定安装需求；螺纹连接型采用标准外螺纹接口作为安装边界，结构更加紧凑，可直接拧入储罐顶部预留的螺纹安装孔，适合小容积储箱、安装空间受限的场景使用。两种安装形式的检测探杆均采用细长杆状结构，探杆长度可根据储罐实际深度匹配定制，探杆表面做光滑耐磨处理，减少介质挂壁残留对检测结果的影响。装置顶部的信号处理壳体采用硬质铝合金压铸成型，表面做黑化防腐处理，壳体上翻盖式接线仓可翻开完成接线操作，接线端采用M12标准连接器适配电缆走线，无需将整个传感器本体置入储罐内部，后期维护检修无需排空储罐内介质即可完成操作。壳体与安装基座之间采用密封结构设计，可阻挡储罐内的挥发气体、水汽进入电路仓，提升装置在复杂工业环境下的使用寿命。
