高精度扩散硅压力传感元件结构设计

这款压力传感元件主要面向工业流体压力检测场景设计，可广泛适配液压系统管路压力监测、气动设备气源压力采集、工业过程控制压力变送、制冷机组冷媒压力检测、供水管道水压实时监测等多类工业应用场景，作为压力检测系统的核心敏感元件，承担着将流体介质压力信号转换为可传输电信号的核心作用，是工业自动化检测链路里不可或缺的基础感知部件。

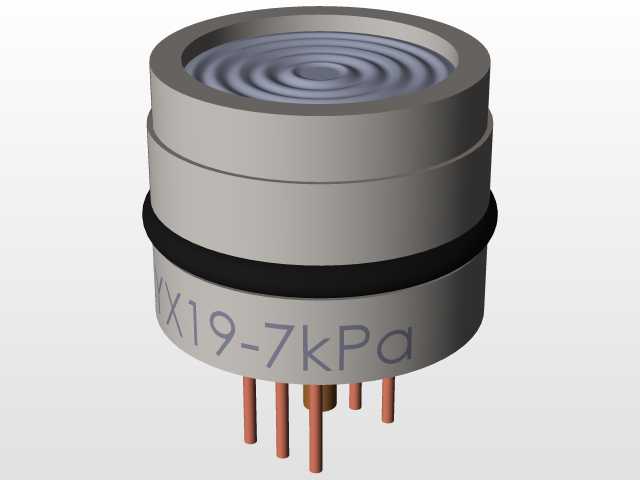

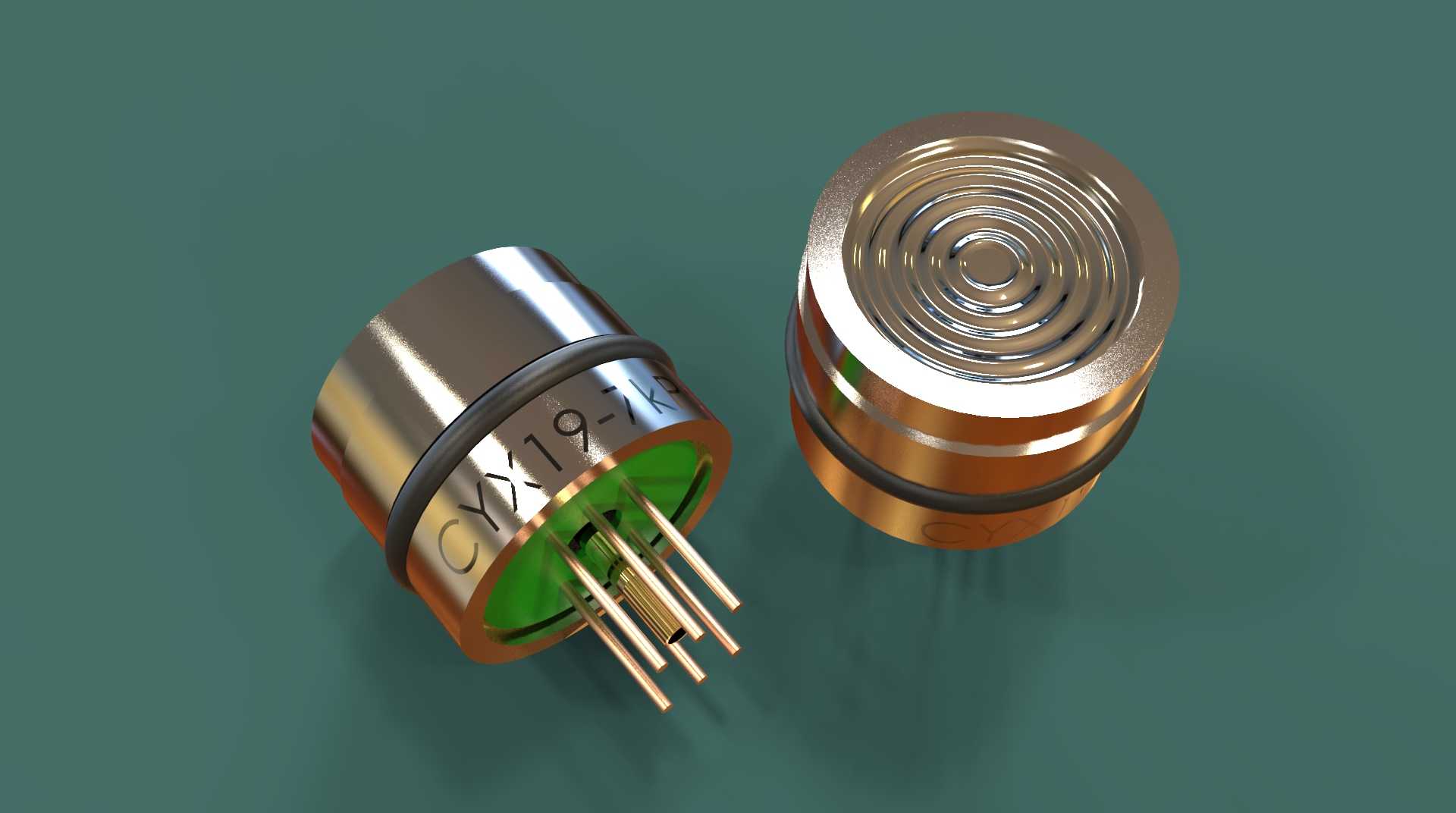

从功能特性来看，该传感元件采用扩散硅压阻式感应原理，感应端设计有同心圆波纹状压力膜片，该膜片经过精密冲压成型，能够在接触流体介质时均匀感知压力变化，将介质压力的微小形变传递至内部硅压阻芯片，通过惠斯通电桥输出对应线性电信号，可实现对无强腐蚀性气体、液体介质的压力精准检测，测量范围可覆盖常规工业场景的中低压检测需求，具备响应速度快、测量稳定性好、抗过载能力强的特点。元件侧面设计有环形密封槽，可适配O型密封圈实现安装端面的静密封，避免检测介质出现渗漏问题，适配多数工业压力检测的密封安装要求。

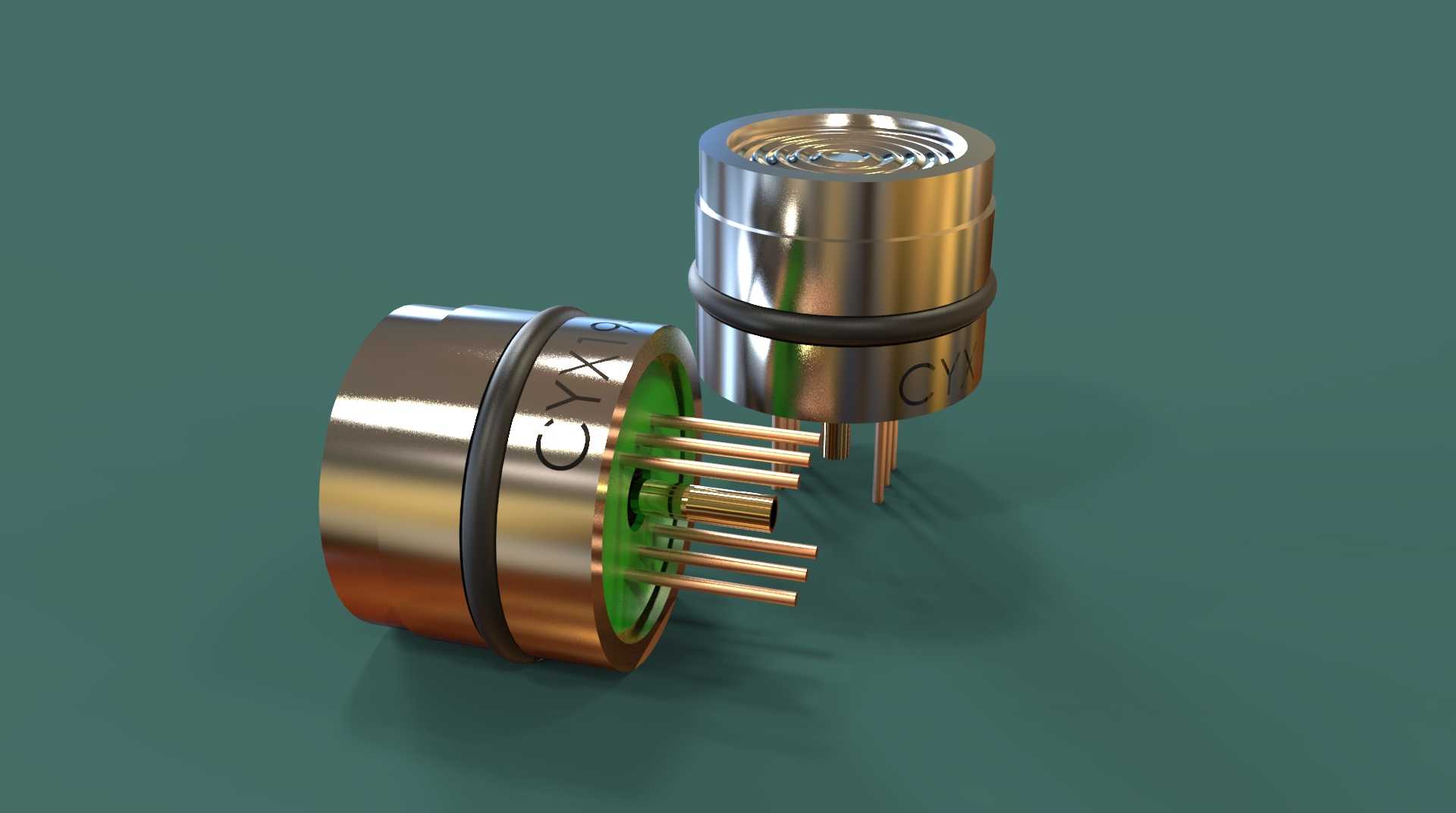

在设计思路上，整体采用柱式紧凑型结构布局，将感应膜片、密封结构、信号引出引脚做同轴集成设计，最大限度压缩元件的整体体积，既可以直接嵌入集成到小型压力变送器壳体内部，也可以作为独立敏感元件适配各类定制化检测工装。信号引出端采用多针直插式引脚设计，引脚做镀金处理降低接触电阻，引脚排布遵循标准间距设计，可直接适配PCB板焊接或接插件对接，减少现场接线的适配难度。元件主体金属外壳采用不锈钢材质加工，兼顾结构强度与介质兼容性，可适配多数常规工业介质的接触使用需求，内部芯体做灌封密封处理，可抵御工业场景常见的振动、潮湿等工况干扰。

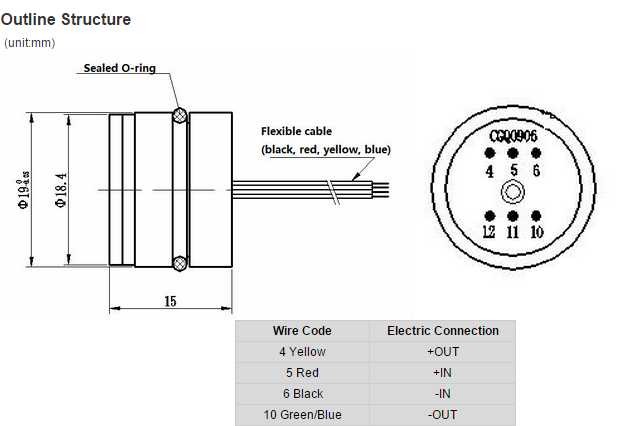

从安装边界来看，元件整体为圆柱形结构，外径适配常规压力变送器的标准安装腔尺寸，轴向长度控制在紧凑范围内，安装时仅需在安装位预留对应直径的圆柱腔，配合O型圈完成端面密封即可，无需额外设计复杂的固定结构，感应膜片端面需与被测介质腔直接连通，避免出现压力传导阻尼过大影响检测精度的问题，引脚端需预留足够的接线空间，避免引脚与周边金属结构出现短路问题，整体安装适配性强，可快速替换同规格的同类压力敏感元件，降低设备维护的替换成本。
