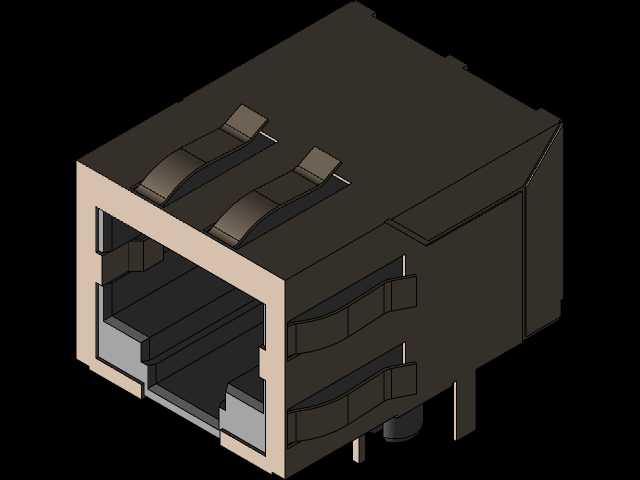

集成阻抗元件的RJ45网口连接座

这款RJ45连接座是面向有线网络通讯场景设计的板载接插部件，广泛应用于工业控制主板、网络交换机、路由器、服务器板卡、安防监控设备、智能家居主控单元等需要以太网接入的电子设备中，承担网线物理连接、网络信号稳定传输的核心作用，同时集成了阻抗匹配电阻、高压电容与信号变压器元件，无需在电路板额外布置分立的信号调理元件，可有效缩减PCB板的布线空间，降低信号传输过程中的串扰、回波损耗问题，同时具备高压隔离、浪涌抑制的防护能力，可抵御网线端引入的瞬时高压冲击，保护后端核心电路不受损坏。从设计思路来看，这款连接座采用卧式板载安装结构，外壳采用耐高温绝缘工程塑料塑压成型，内部接触端子采用高弹性铜合金材质，表面做镀金处理，既保证多次插拔后的接触可靠性，降低接触电阻，也能抵御日常使用环境中的氧化腐蚀，延长接插件的使用寿命；内部集成的元件采用模块化封装布局，在有限的壳体内完成信号变压、阻抗匹配、滤波防护的功能整合，信号引脚按照标准RJ45引脚定义排布，兼容常规百兆、千兆以太网的信号传输规范，无需额外做引脚定义适配。外形尺寸方面，这款连接座严格遵循行业通用的RJ45卧式座安装边界，整体长宽高尺寸适配常规板载网口的开孔预留空间，底部引脚采用直插式排布，引脚间距符合标准PCB布线的孔位设计要求，安装时可直接插入对应PCB焊盘完成波峰焊固定，前端插接腔的尺寸完全匹配标准RJ45水晶头的插入公差，插入后卡扣可与水晶头弹片牢固卡合，避免使用过程中网线受拉扯出现松脱、接触不良的问题；壳体两侧设计有固定焊脚，焊接后可增强连接座与电路板的结合强度，承受频繁插拔带来的外力冲击不会出现引脚脱焊、壳体松动的问题。在实际使用中，这款集成式RJ45连接座相比传统分立元件设计的网口电路，可大幅降低生产环节的元件贴装工序，减少电路板上的焊点数量，既提升生产组装效率，也降低了多焊点带来的接触故障概率，同时集成的阻抗匹配元件可保证信号传输的阻抗连续性，在千兆高速网络传输场景下可有效减少信号反射、丢包问题，保障网络通讯的稳定性，内置的高压电容可满足安规要求的强弱电隔离性能，适用于工业环境、户外设备等存在复杂电磁干扰、电压波动的应用场景，可在-40℃到85℃的宽温环境下稳定工作，适配不同工况下的设备使用需求。
