电路板安装用10mm高弹簧卡式支撑柱

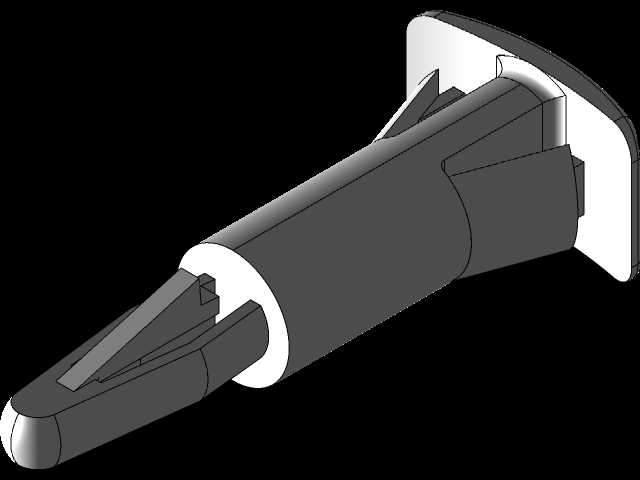

这款支撑固定件主要应用于电子设备内部的印刷电路板装配场景，在消费电子、工业控制板卡、通讯设备主板等产品的组装环节中，承担板体与安装基座之间的间隔支撑、定位固定作用，能够在电路板与安装底座之间预留出足够的布线空间与散热间隙，避免板底焊点直接接触基座造成短路，同时缓冲设备运输、运行过程中产生的小幅振动，降低板卡受外力冲击出现元器件脱焊、板体弯折的风险。产品采用卡扣式快装设计，无需额外螺丝、粘接剂等辅助紧固件，装配时可直接从安装基座的预留孔位底部向上推入，依靠自身弹性卡爪结构自动卡紧锁止，单人即可完成装配操作，能够大幅提升板卡组装的作业效率，适配流水线批量装配的生产节奏。设计过程中充分考虑了实际装配的公差适配需求，针对卡接部位做了导向斜角处理，即使安装孔位存在小幅加工偏差也能顺利完成装配，同时卡爪的弹性形变范围经过反复校核，既保证安装后卡接牢固不会出现松脱，又能在后期板卡检修拆卸时无需借助专用工具即可顺利取下，不会对板体或基座造成不可逆的损伤。产品整体支撑高度为10mm，可在电路板与安装基座之间形成稳定的10mm间隔空间，足够容纳板底低矮贴片元件、走线焊盘，同时保证空气在板底间隙内顺畅流通，带走板卡工作时产生的热量。安装边界方面，适配的基座安装孔直径为5.4mm，卡接固定的印刷电路板对应开孔直径为3.2mm，卡入后上下两端的卡边分别贴合电路板底面与基座顶面，不会出现上下窜动的情况，支撑柱本体采用带加强筋的锥形结构，垂直方向承重能力充足，即使板卡搭载较重的接插件、变压器等元器件也不会出现支撑柱弯折、塌陷的问题，四个支撑柱配合使用即可稳定固定常规尺寸的印刷电路板，完全满足各类中小型电子设备的板卡安装需求。
