双层集成式电子作业操作台结构设计

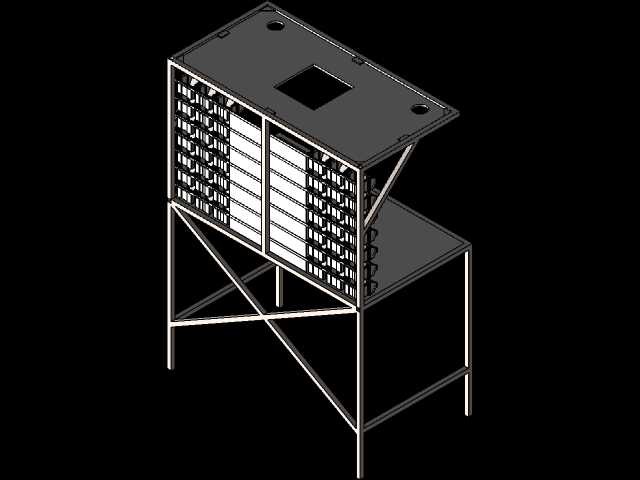

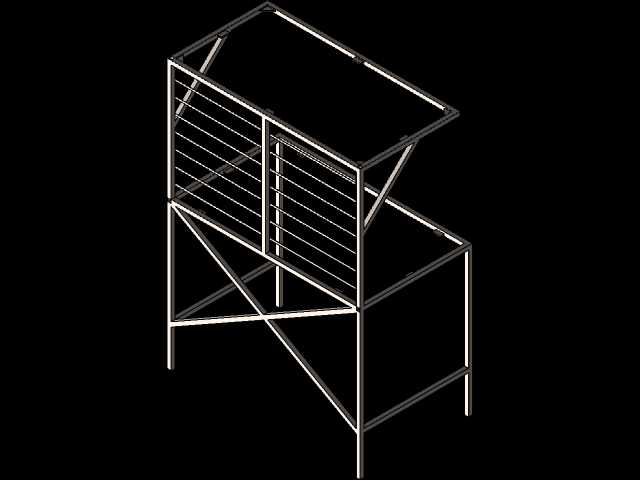

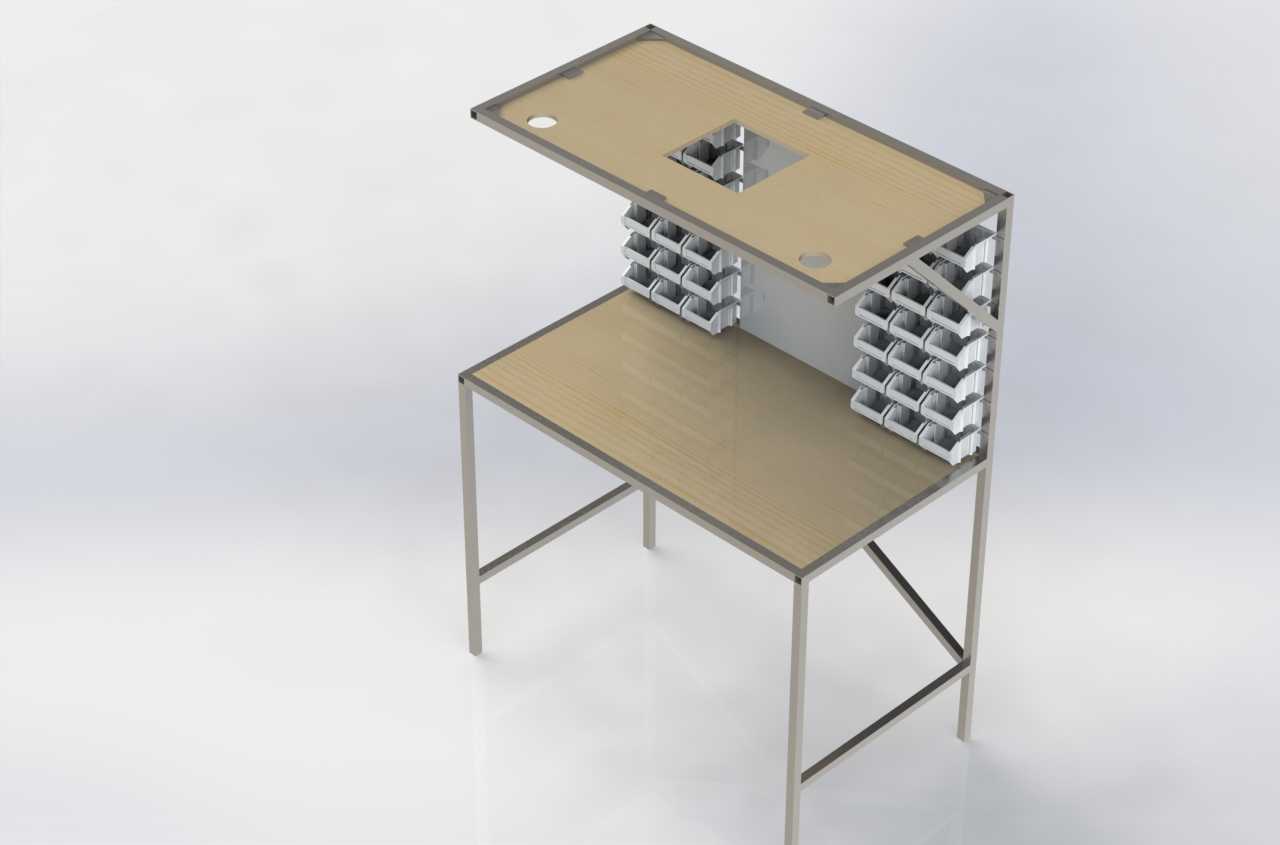

这款双层集成式电子作业操作台，主要面向电子维修、小批量电子组装、手工电子试制类车间工位场景，适配个体维修工坊、小型电子生产班组、创客空间的日常作业需求，可作为固定工位长期布置在生产作业区域，也可根据车间动线调整灵活移位，适配不同的生产排布规划。设备采用上下双层台面的分层布局设计，下层台面为核心作业区域，预留了充足的平面操作空间，可放置电烙铁、万用表、热风枪等常用电子作业工具，也可承载待加工、待检测的电子工件，台面边缘做了圆滑收边处理，避免作业过程中剐蹭操作人员手臂，金属框架搭配斜向支撑结构，保障下层台面承重稳定，即使放置较重的检测设备、工件物料也不会出现台面晃动摇摆的问题。上层台面为功能集成区域，预留了设备安装开孔位，可内嵌安装排烟装置、作业照明灯具，解决电子焊接作业中焊锡烟雾扩散、局部作业光线不足的痛点，无需额外在台面旁架设独立的排烟支架、照明台灯，节省工位的平面占用空间，让作业区域更加整洁有序。上下层台面之间的侧方空间，设置了多格模块化零件存储格架，可分类存放电阻、电容、芯片等小型电子元器件，也可放置螺丝刀、镊子等小型手动工具，作业时无需起身往返物料架取放零件，伸手即可拿到所需物料，大幅缩短无效作业动线，提升单人作业效率。整体框架采用薄壁金属方管焊接成型，底部设置横向连接杆强化结构刚性，四条支腿为垂直落地设计，安装时仅需保障地面平整即可放置使用，无需额外打膨胀螺栓固定，设备整体占地宽度适配常规单人作业的工位间距，不会占用过多车间通道空间，支腿底部可加装防滑脚垫，既可以避免刮花车间地面，也能调节微小高度差，让台面始终保持水平状态。设计过程中充分考虑电子作业的实际操作习惯，将常用功能、物料存储都整合在操作人员坐姿可及的范围内，减少作业过程中的多余动作，同时分层结构将功能区与作业区明确划分，避免工具、物料杂乱堆放在作业台面上影响操作空间，排烟装置的内嵌设计也能让焊锡烟雾在产生位置就近被抽排，更好地保护作业人员的职业健康，照明设备的内嵌安装可让光线直接投射到作业核心区域，避免人员身体遮挡光线形成作业阴影，提升精细电子操作的准确度。
