开放式网络布线机架设备装配结构

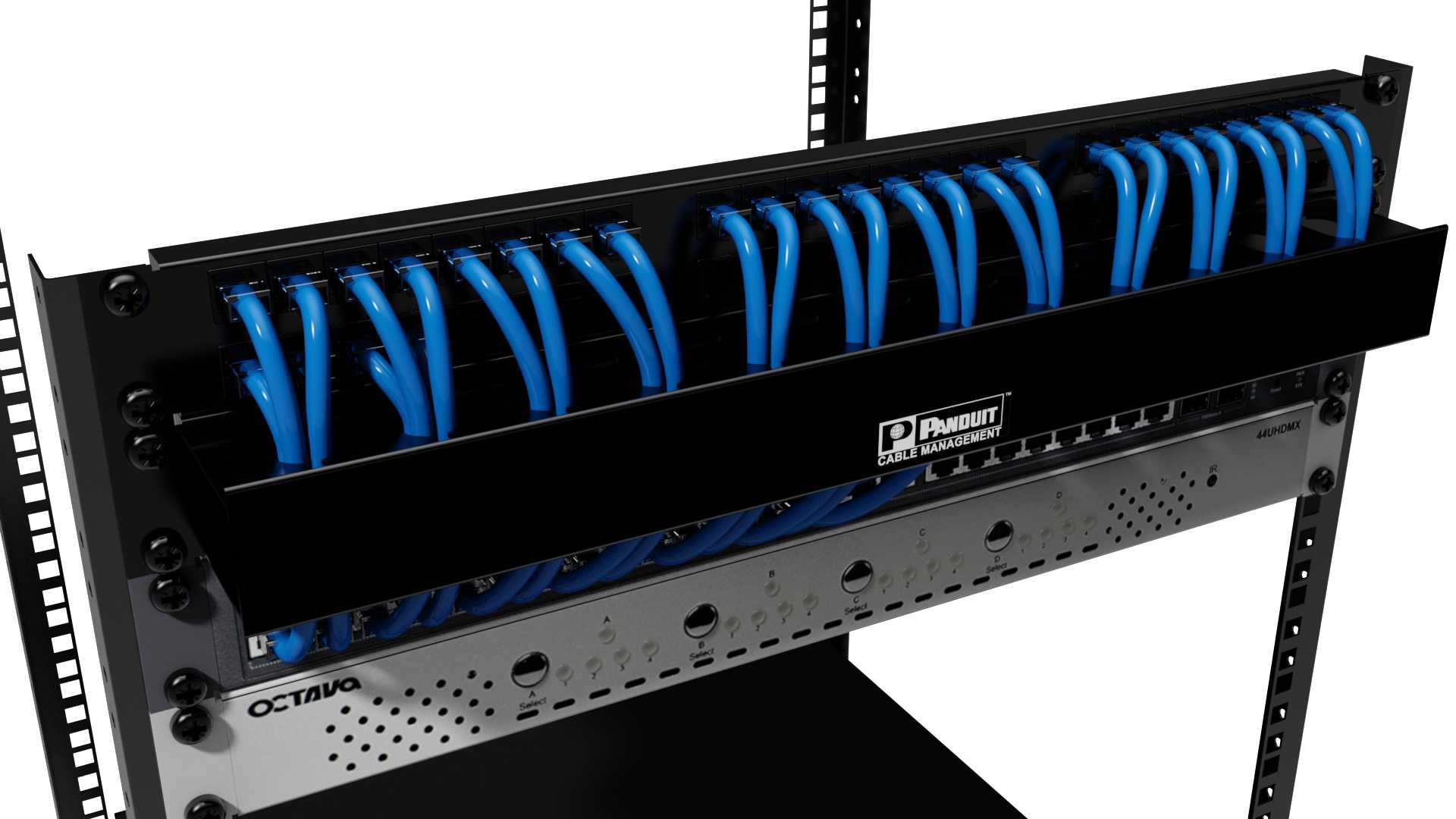

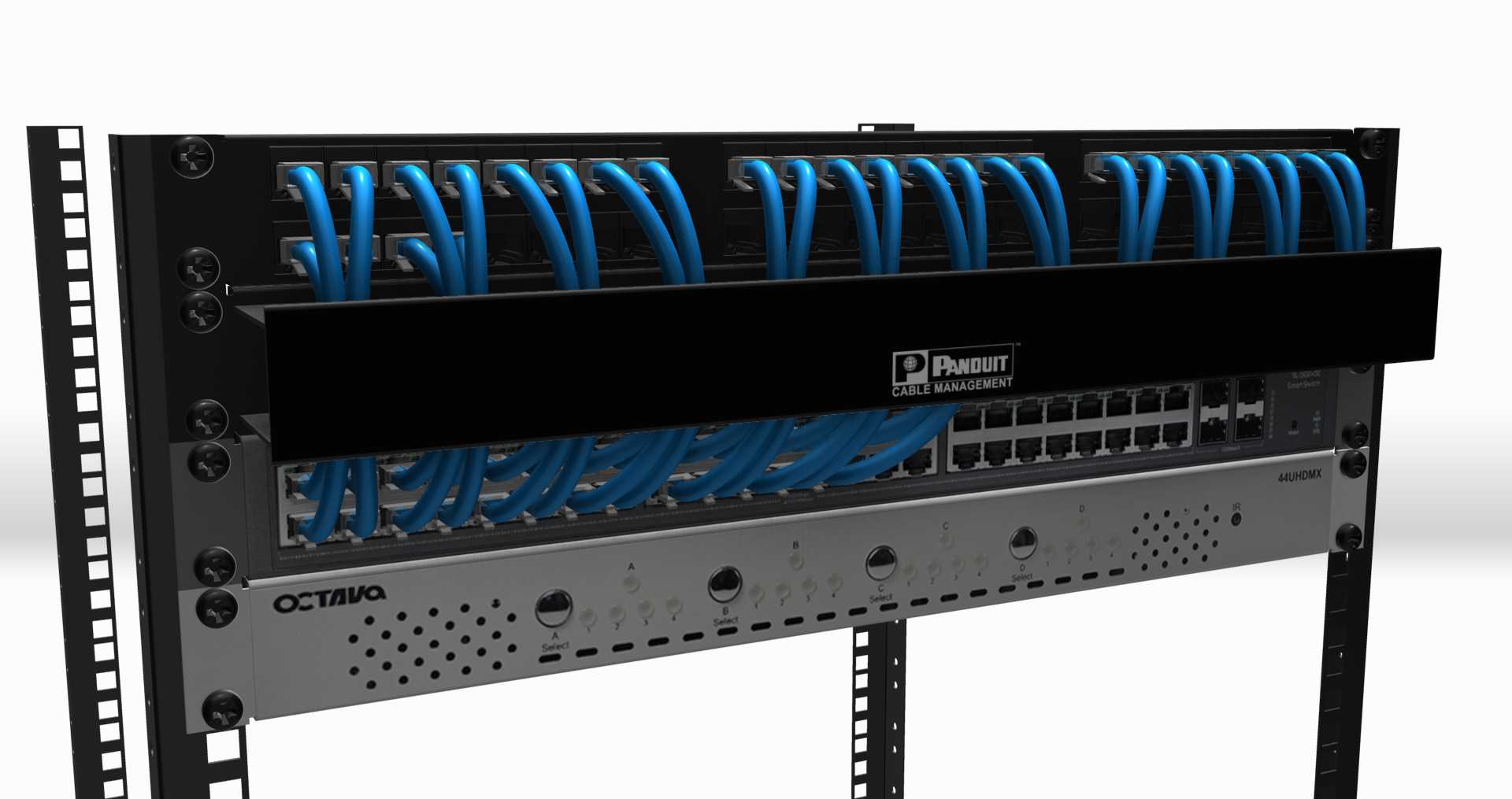

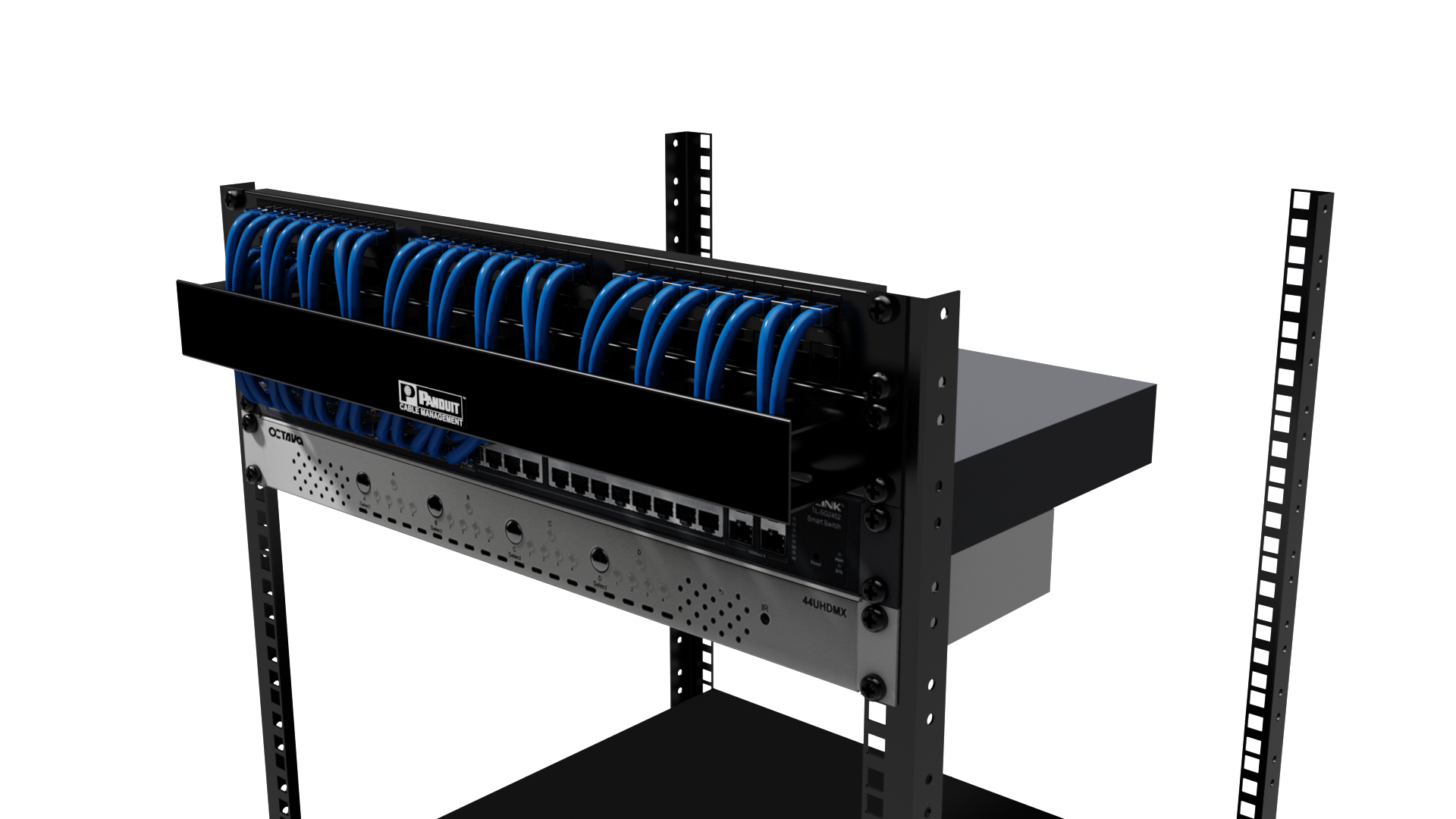

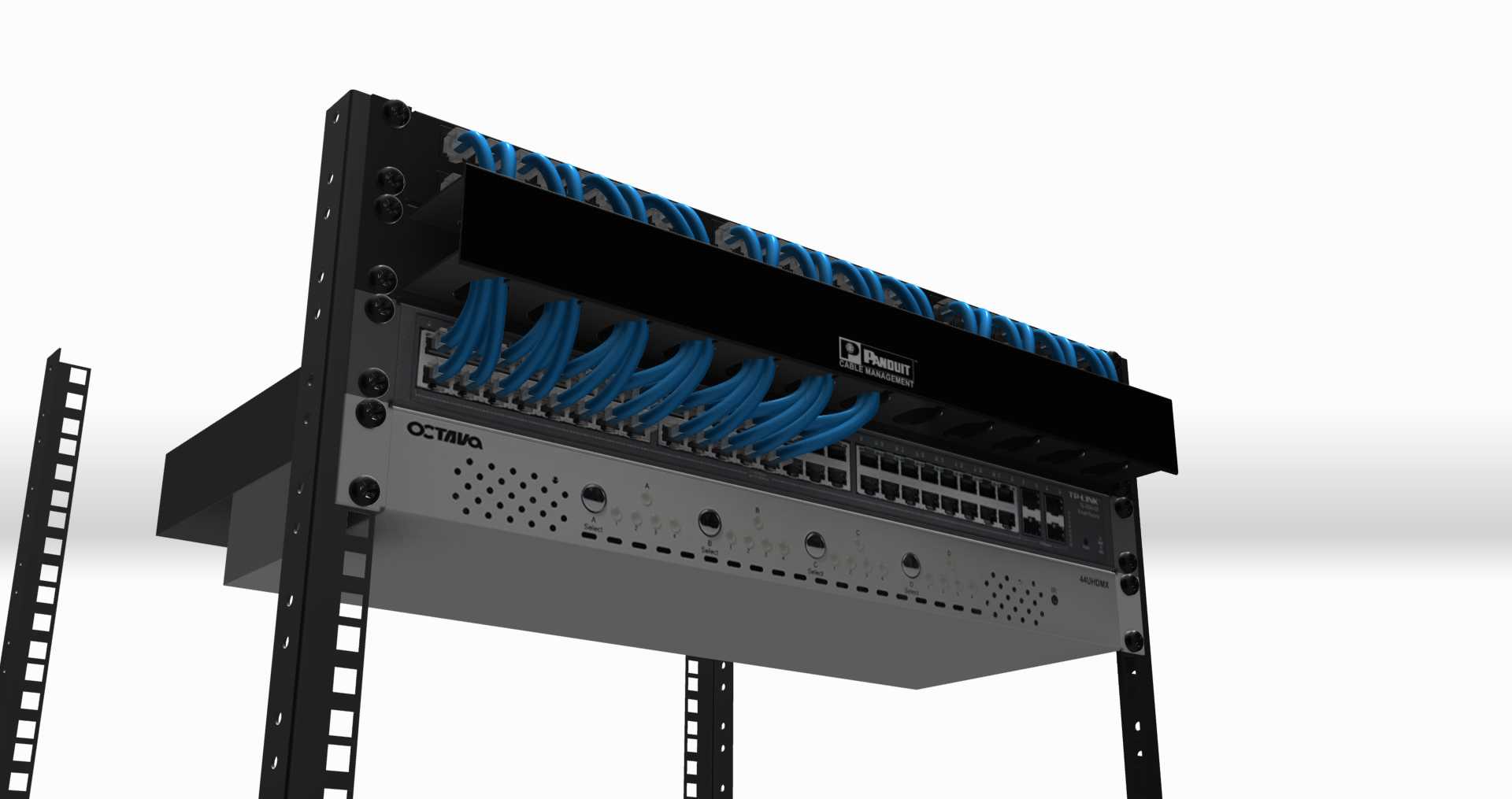

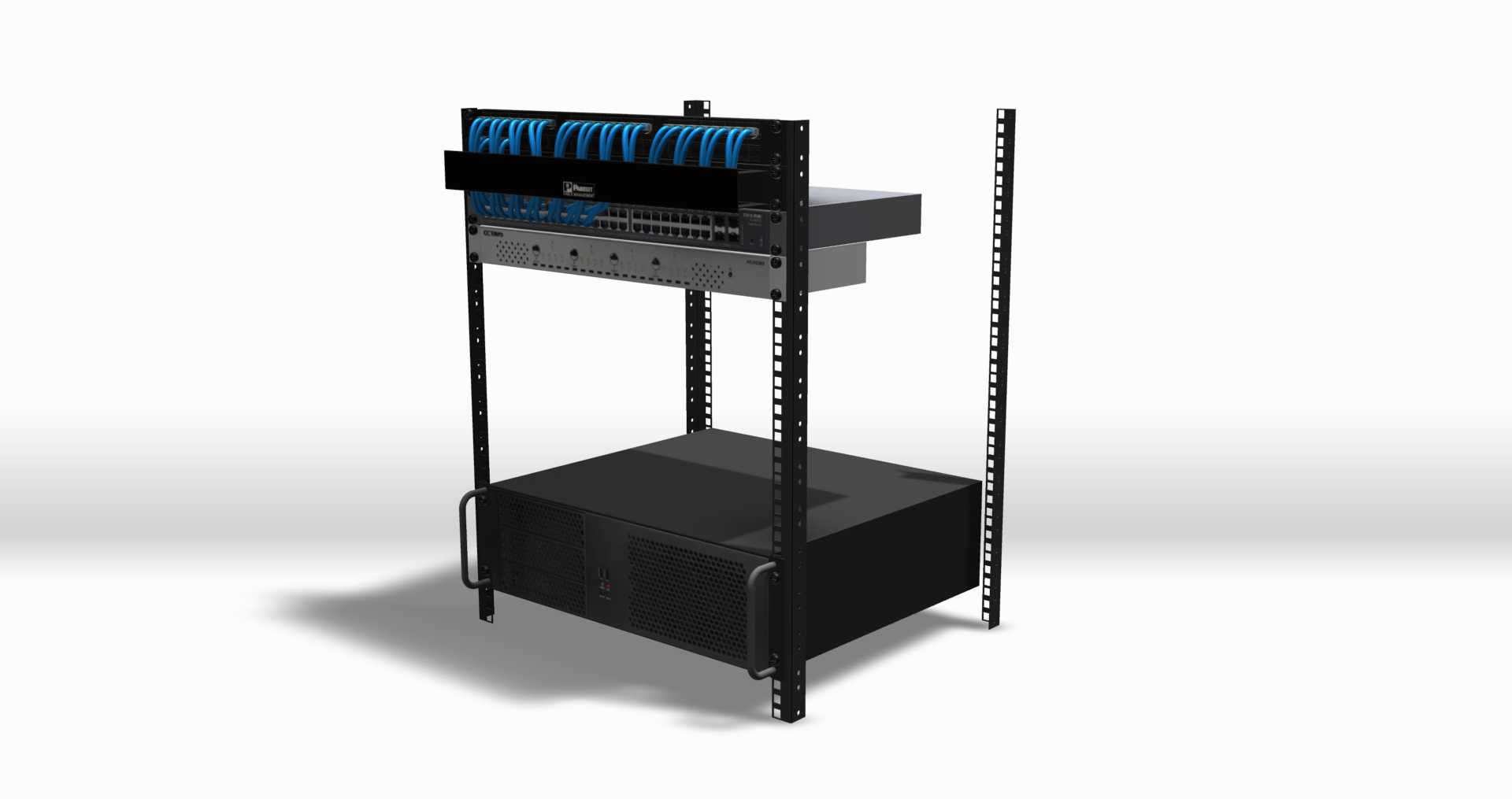

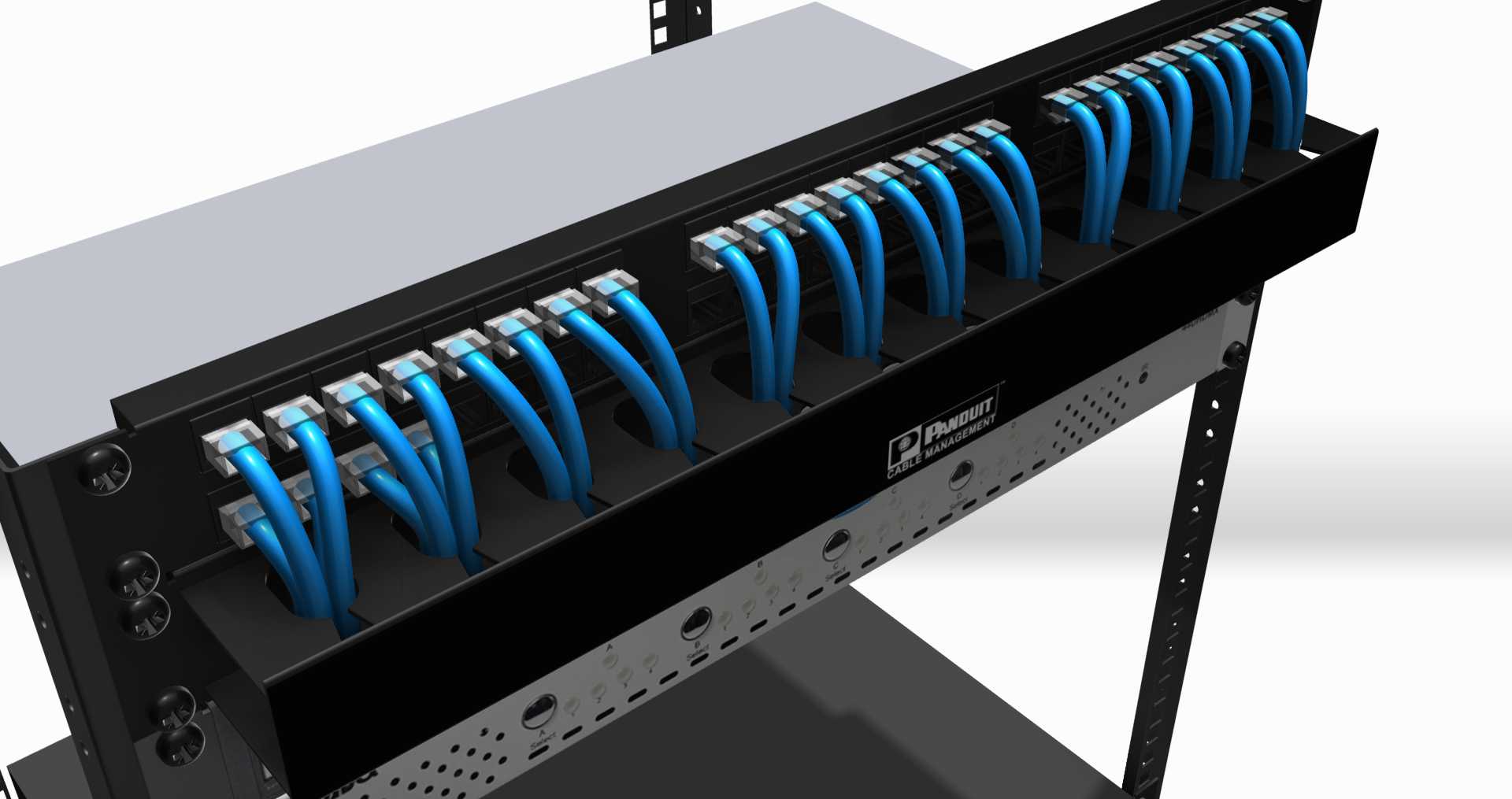

该开放式网络机架主要面向小型机房、家庭影音中枢、小微企业办公网络布线场景使用，作为弱电系统的承载安装载体，可同时容纳多类网络传输、信号切换设备，满足小空间内的弱电设备集中部署需求，相比封闭式机柜具备更高的布线操作自由度，日常理线、设备插拔维护无需拆卸柜门，适配设备调试频繁、布线调整周期短的使用场景。机架整体采用标准19英寸安装立柱设计，立柱上预留等距排列的方形安装孔位，孔位间距严格遵循通用弱电设备安装规范，所有搭载的组件均为独立模块化设计，可沿立柱垂直方向以44.45mm的标准U距为增量上下调整位置，使用者可根据接入设备的实际高度、散热需求灵活规划安装区间，避免设备堆叠造成的通风间隙不足问题。机架上搭载的组件包含48端口RJ45型配线架，用于端接水平布线链路的双绞线，实现前端网络点位与核心交换设备的链路转接；配套的泛达品牌理线器设置于配线架前方，可将跳线按端口顺序梳理固定，避免多根蓝色跳线交叉缠绕，既维持布线外观规整，也能减少跳线弯折导致的链路传输损耗；搭载的48端口千兆网络交换机可提供局域网内的数据交换转发能力，满足多终端同时接入网络的传输需求；Octava品牌44UHDMX型4x4 HDMI矩阵可实现多路高清音视频信号的输入输出切换，适配家庭影院、小型会议室的多屏信号分发需求；预留的3U安装位可搭载标准尺寸计算机机箱，满足小型网关、本地存储服务器的部署需求。在设计过程中，机架整体采用开放式框架结构，取消了封闭式机柜的侧板与前后门，最大化降低设备自重，同时减少金属板材对无线信号的屏蔽影响，立柱采用加厚冷轧钢成型，保证多设备挂载后的结构刚性，避免长期承重出现立柱变形、安装位错位问题；各设备模块的安装接口均对齐标准安装孔位设计，无需额外打孔改造即可直接固定，理线器的卡槽深度可容纳常规直径的六类非屏蔽跳线，跳线弯曲半径符合布线规范要求，不会因过度弯折影响线缆使用寿命；机架底部预留充足的走线空间，强电电源线与弱电线缆可分侧布设，减少信号干扰问题。安装边界方面，机架整体深度可满足常规1U配线架、1U交换机、4U矩阵设备的纵深安装需求，设备前端预留不小于150mm的理线操作空间，后端预留不小于200mm的线缆端接与冗余盘留空间，垂直方向的安装位可根据设备总高度灵活扩展，适配不同规模的弱电系统部署要求，设备安装完成后整体重心位于机架底部支撑范围内，不会出现前倾倾覆风险。
