35单元八木超高频电视接收天线结构

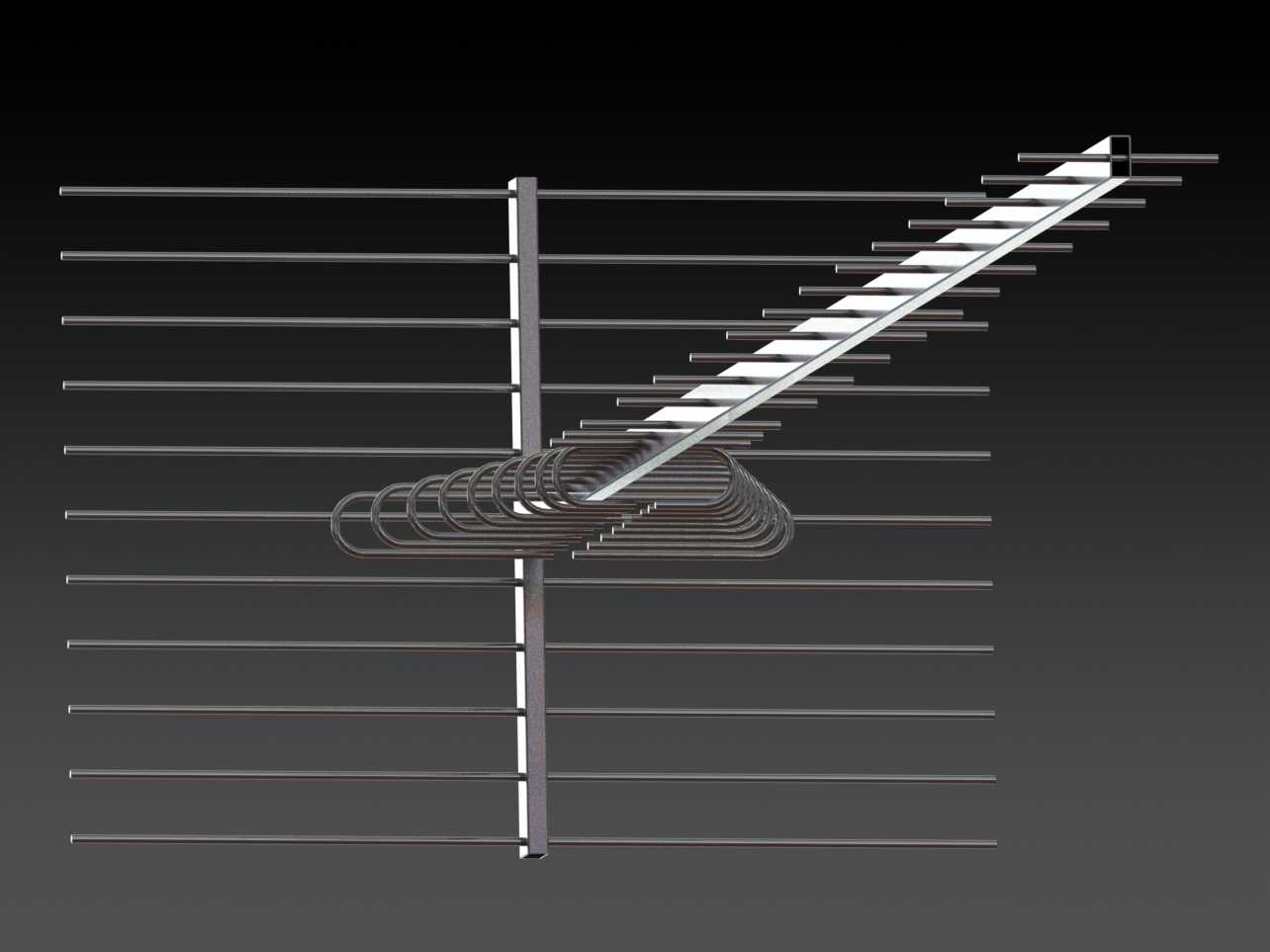

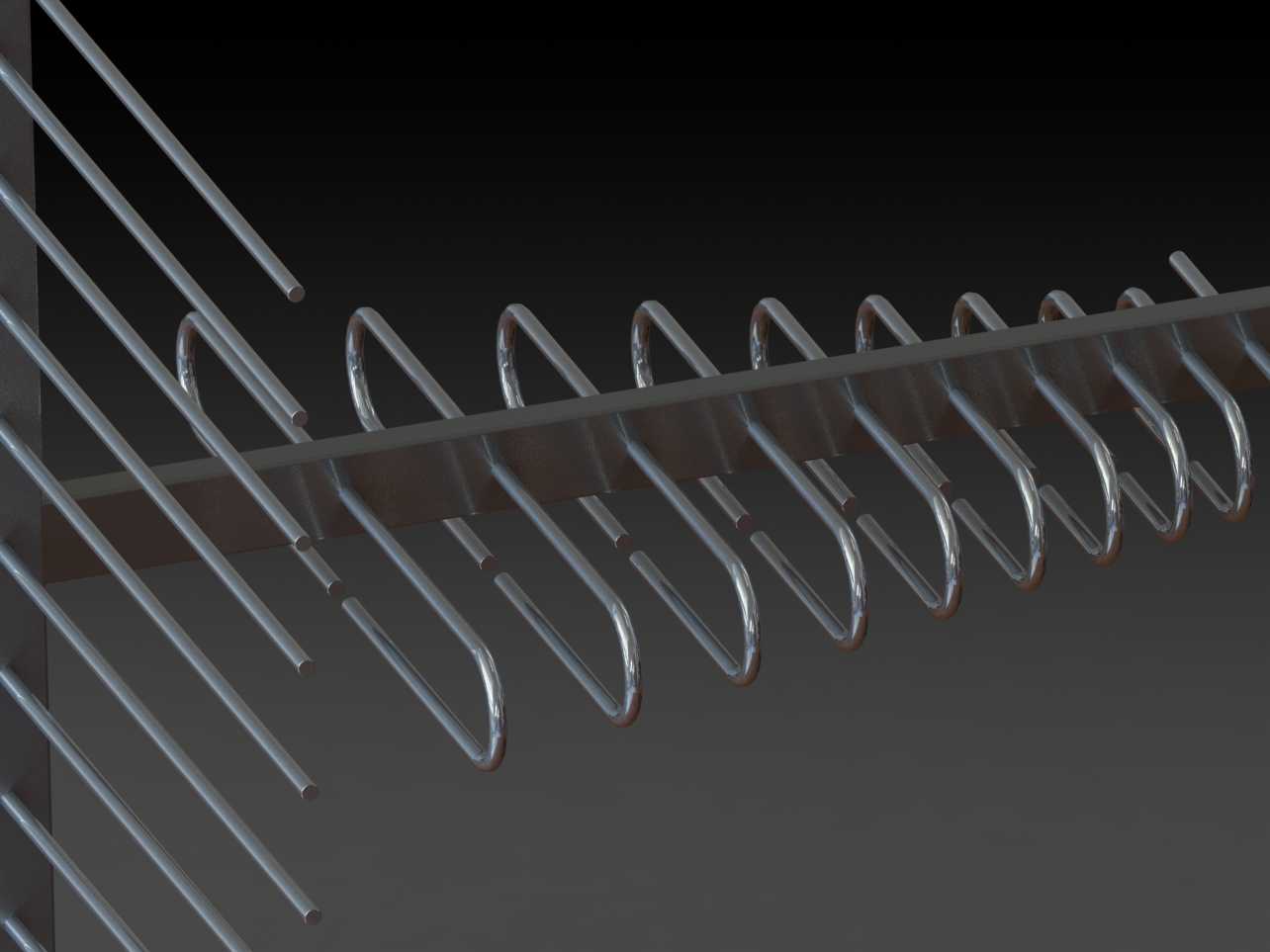

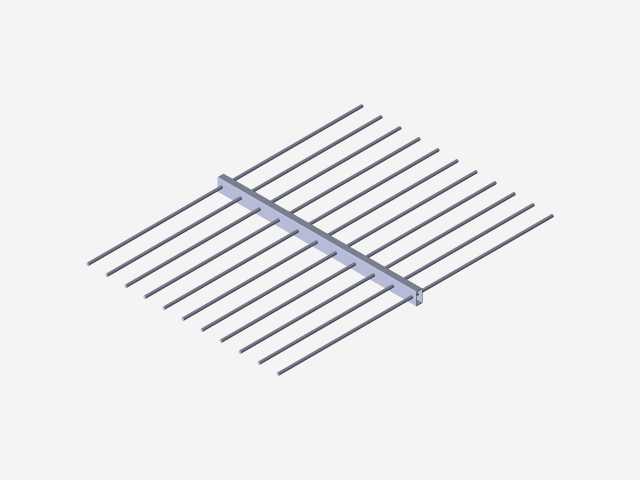

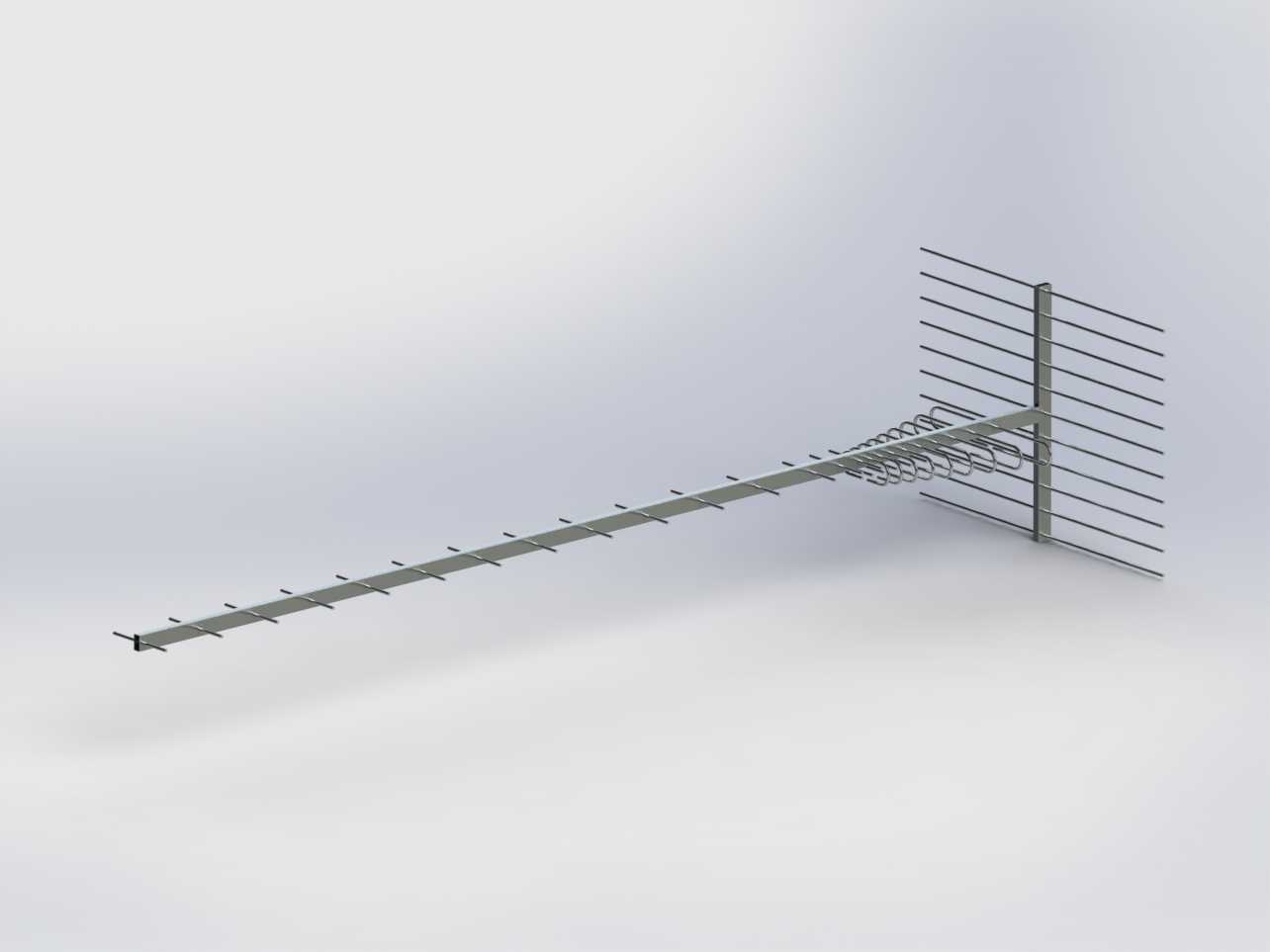

这款八木天线主要面向地面无线广播电视信号接收场景设计，适用于城郊、乡村等有线电视网络覆盖不足的区域，可安装在居民住宅楼顶、室外立杆等开阔位置，为家用电视、信号监测设备提供稳定的超高频段无线信号接收能力，也可在临时通讯保障、业余无线电活动中作为定向信号接收装置使用。天线整体采用经典引向式八木结构设计，核心由一根纵向主支撑主梁、垂直固定在主梁上的反射栅网、以及沿主梁轴向依次排布的多组引向振子构成，反射栅网设置在天线的信号入射对侧，通过密集平行金属杆形成信号反射面，能够有效屏蔽后方杂波干扰，提升主接收方向的信号增益，沿主梁向前延伸的引向振子按照特定间距依次排列，每一组振子的长度、相邻振子的间距都经过匹配计算，能够对470MHz到890MHz频段的超高频信号形成定向引导，让目标方向的电磁波在振子阵列间形成谐振叠加，最终汇聚到主梁中部的馈电结构处，实现信号的高效拾取。在功能特性上，这款天线针对超高频段电视信号的传播特性做了优化，在470MHz频段可实现9dB的信号增益，在890MHz频段增益可达19dB，能够有效提升弱信号区域的接收信噪比，减少画面雪花、卡顿等接收不良问题，相比普通拉杆天线、简易室内天线，定向接收能力更强，抗干扰表现更出色。设计过程中充分考虑了室外安装的实用性，主梁采用长直金属型材作为主体，保证整体结构的直线度与结构强度，所有振子与主梁的连接位置都做了固定强化，能够承受常规室外环境的风力载荷，天线整体长度为2120mm，反射栅网的垂直高度与宽度匹配超高频段的信号波长设计，安装时需要将反射栅网背对信号发射塔方向，引向振子端对准信号来源方向，预留的馈电接口可直接连接同轴馈线，将拾取的信号传输至接收终端，安装边界上需要避开高大建筑物、金属遮挡物，保证信号接收路径无遮挡，同时安装固定位置需要做可靠的紧固处理，避免大风天气下天线移位影响接收效果。
