吉他五档杠杆式拨动开关结构设计

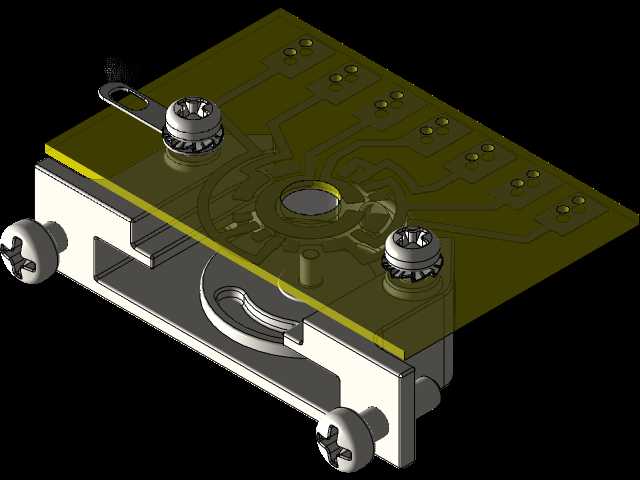

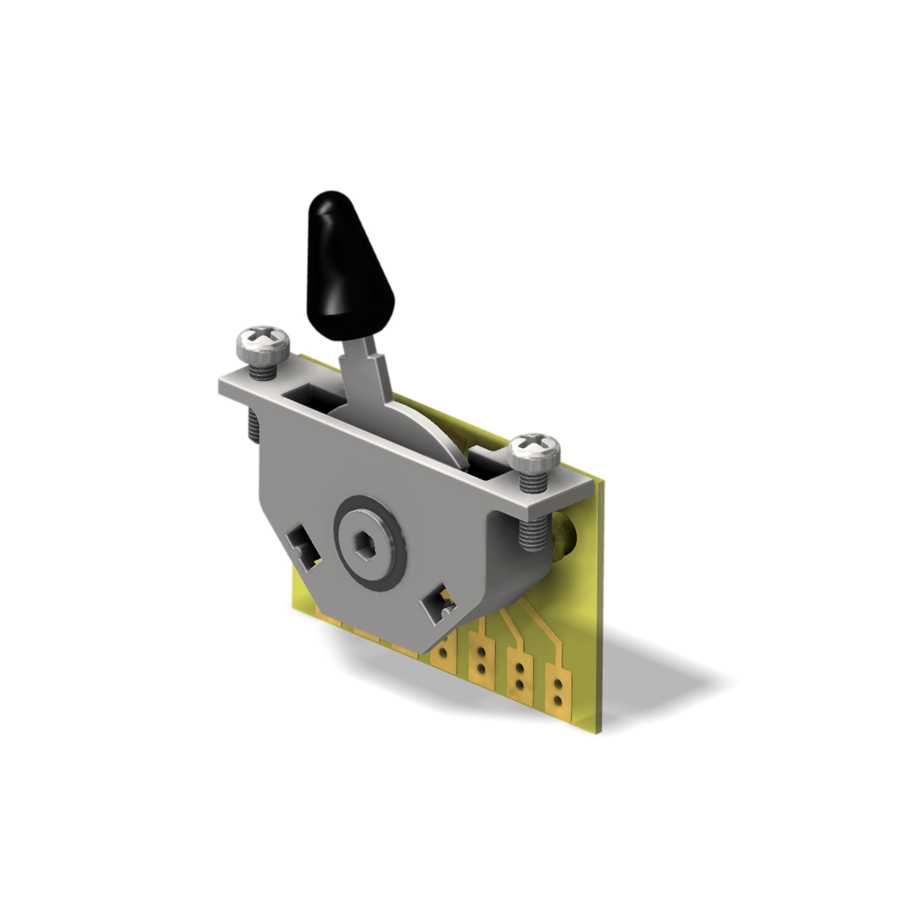

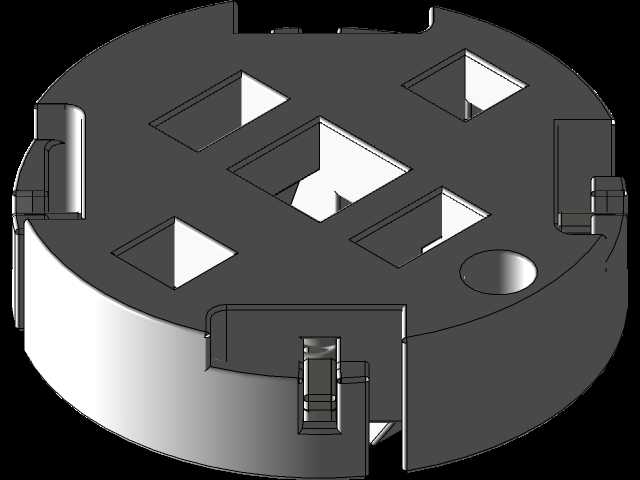

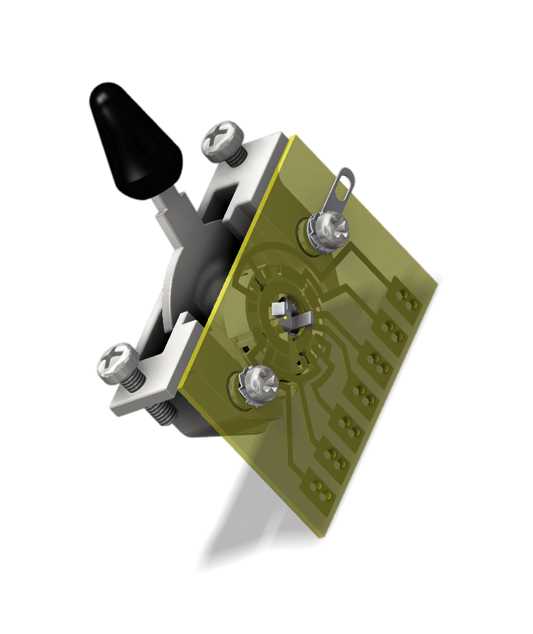

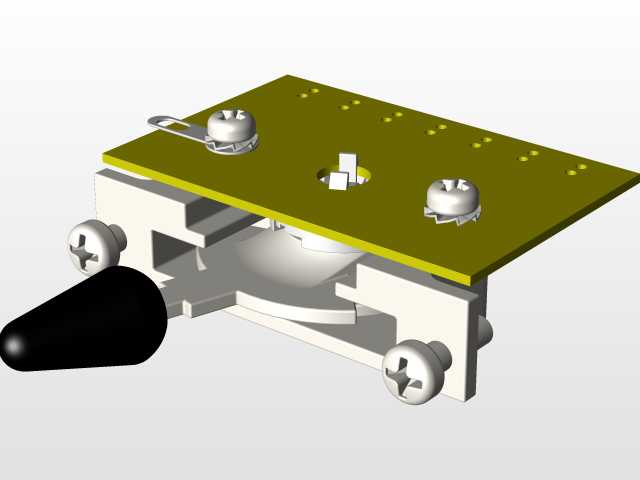

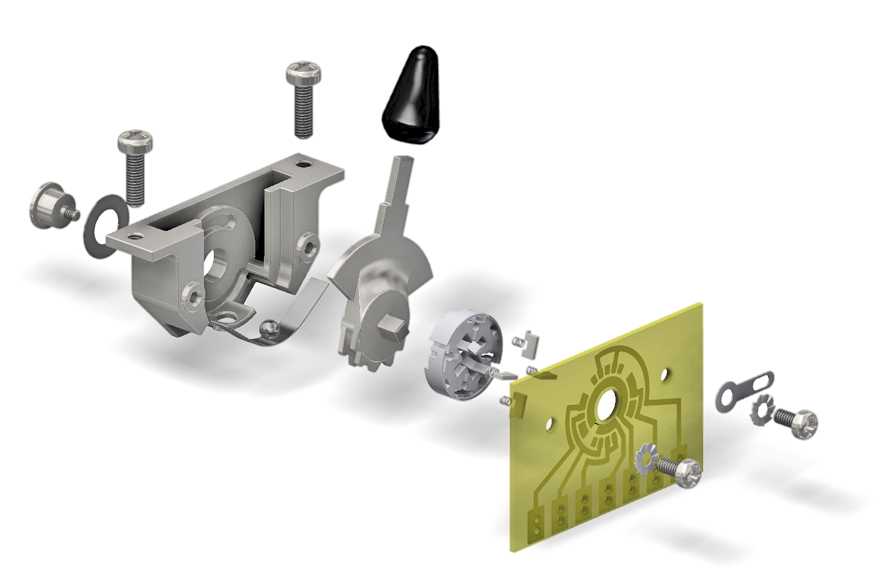

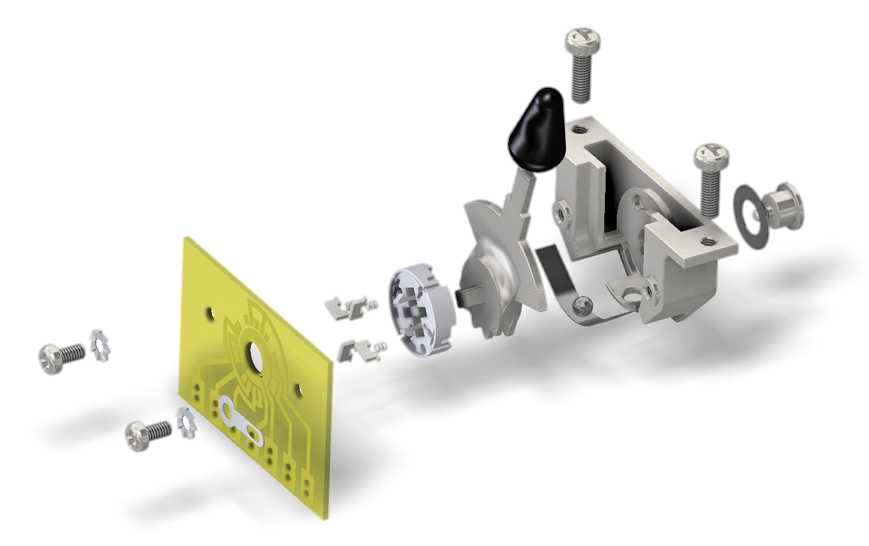

该款杠杆式拨动开关主要应用于电声乐器领域，是电吉他拾音器信号切换的核心控制部件，承担着不同拾音器档位通断切换的功能，演奏者可通过拨动操作快速切换单线圈、双线圈拾音器的工作组合，实现不同音色输出的快速切换，满足演奏过程中丰富的音色切换需求，是量产电吉他、定制改装电吉他上不可或缺的控制元件。从实际使用场景来看，这类开关长期处于高频拨动的工作状态，同时需要适配吉他腔体内部狭窄的安装空间，还要耐受演奏过程中带来的持续振动，因此在结构设计上做了多维度的适配优化。产品整体采用扳杆式操作结构，顶部设置带防滑弧度的绝缘操作拨头，拨头采用耐磨绝缘材质制作，表面做哑光防滑处理，演奏者快速拨动手感清晰，档位定位感明确，不会出现误触跳档的问题。底座部分采用金属冲压支架搭配绝缘基板的组合结构，金属支架采用镀锌钢板冲压成型，预留两个对称的螺丝安装孔位，可直接通过标准螺丝固定在吉他琴身的控制仓内，安装孔位间距符合行业通用安装尺寸标准，可直接替换同规格的传统五档开关，无需额外对琴身进行扩孔或改装。绝缘基板采用耐高温玻纤板制作，基板上排布多组静触点与动触点结构，扳杆转动时带动内部滑动的动触片与对应位置的静触点接触，实现电路通路的切换，触点部分采用镀银处理，降低接触电阻，避免长期使用后出现触点氧化导致的信号杂音、接触不良问题。设计过程中充分考虑了安装边界的适配性，整体结构厚度控制在较低范围，可适配不同厚度的吉他护板安装需求，扳杆的伸出长度经过反复调校，既保证拨动手感的舒适度，又不会因为伸出过长导致运输、使用过程中出现磕碰断裂的问题。侧边的接线端采用焊片式设计，接线端排布整齐，预留充足的焊锡附着空间，方便制琴师、改装爱好者进行线路焊接操作，每个接线端对应明确的触点通路，接线逻辑清晰，无需额外对照复杂的接线说明即可完成装配。内部的档位定位结构采用弹性钢珠配合定位凹槽的设计，五个档位的定位阻尼均匀，扳动过程中反馈清晰，长期使用后定位结构不会出现松垮、档位模糊的问题，弹性部件采用抗疲劳弹簧钢制作，可承受数万次的拨动操作，满足乐器全生命周期的使用需求。金属支架的边缘做了钝化倒边处理，安装过程中不会划伤琴身漆面或者导线绝缘层，整体结构没有突出的尖锐边角，适配吉他控制仓内紧凑的布线空间，不会和仓内的电位器、导线等部件产生结构干涉。
