双线圈Humbucker电吉他拾音器结构设计

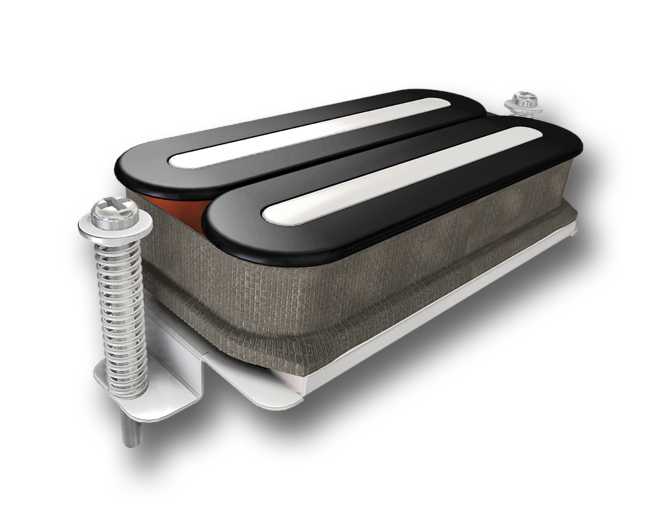

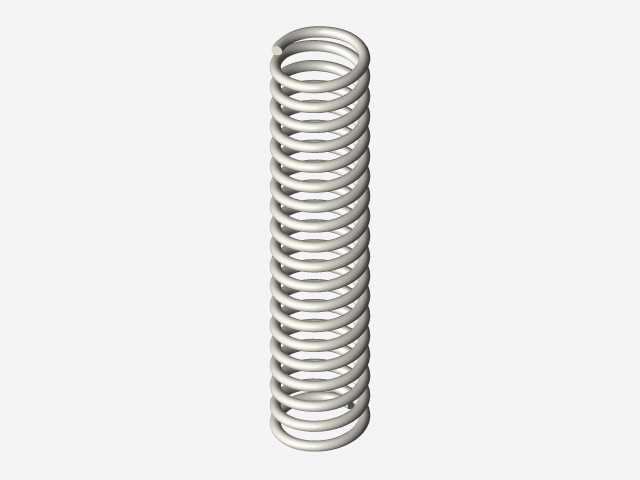

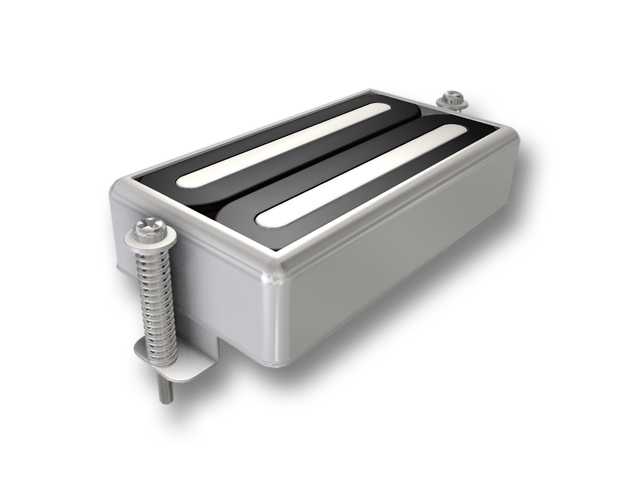

本次设计的双线圈Humbucker拾音器是电声乐器领域的核心功能配件，主要应用于电吉他、电贝斯等弦鸣电声乐器的信号拾取环节，是连接琴弦机械振动与电声信号输出的核心转换部件，广泛适配实心电吉他、半空心电吉他的琴颈、琴桥安装位，可满足布鲁斯、摇滚、金属等多种音乐演奏风格的音色输出需求。该拾音器的核心功能是通过两组反向绕制的线圈抵消环境电磁干扰，解决传统单线圈拾音器易受工频电流干扰产生底噪的问题，同时输出更饱满厚实的中低频信号，提升音色的失真度与 sustain 延音表现，适配高增益音箱的音色输出需求。从设计思路来看，整体采用上下叠置的双线圈排布结构，两组线圈的绕向相反、磁极极性反向，通过电磁感应的相位抵消原理消除共模干扰信号，同时保留琴弦切割磁感线产生的有效电信号；磁路部分采用长条形磁钢搭配磁极片的结构，确保六根琴弦对应的拾音区域磁场强度均匀，避免不同琴弦输出音量差异过大的问题。外形结构采用长方圆角的主体轮廓，主体外壳采用工程塑料注塑成型，上盖设置两条平行的磁极露出窗口，既可以保护内部线圈与磁路结构不受外力损坏，也能避免金属外壳对磁场造成额外屏蔽影响拾音效率。安装结构部分，拾音器两侧设置带调节螺丝的金属安装支架，配套的调节螺丝搭配复位弹簧，可实现拾音器高度的灵活调整，使用者可根据演奏习惯调整拾音器与琴弦的间距，匹配不同的输出功率与音色表现；安装支架的孔位符合行业通用的安装尺寸标准，可直接替换同规格的传统双线圈拾音器，无需对琴体进行额外开孔改造。主体结构的底部设置金属底板，既可以固定内部线圈与磁钢组件，也能起到磁屏蔽作用，进一步降低外界电磁信号的干扰，提升输出信号的纯净度；线圈部分采用漆包铜线多层密绕工艺，绕制完成后做浸漆固化处理，避免长期使用过程中线圈松动产生微音杂音，提升产品的结构稳定性与使用寿命。整体结构的尺寸边界严格遵循行业通用的双线圈拾音器安装规范，主体长度、宽度、高度参数适配绝大多数标准电吉他的拾音器开槽尺寸，安装支架的调节行程可满足不同琴型的安装高度需求，无需额外定制配件即可完成装配替换。
