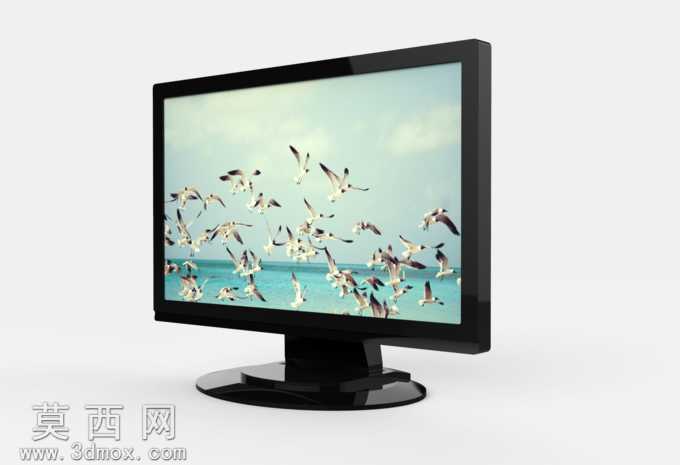

15.6英寸宽屏液晶显示器三维建模作品

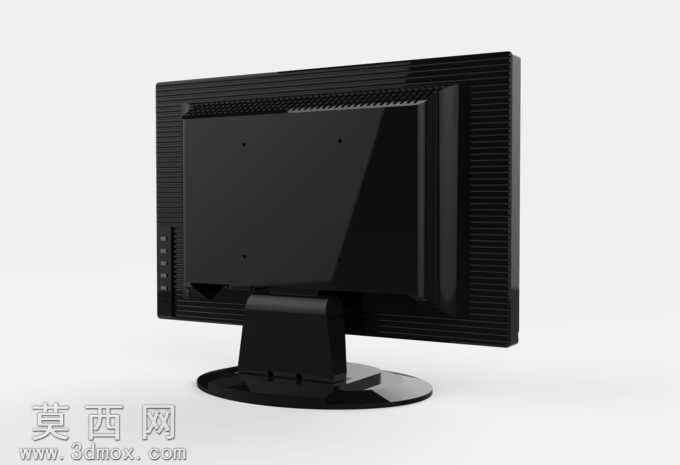

本作品为15.6英寸桌面液晶显示器的三维建模成果，建模过程以SolidWorks为核心工具完成全参数化结构搭建，整体还原了消费级宽屏液晶显示器的完整外观与装配逻辑。建模初期先梳理产品的结构层级，将整体拆分为显示面板模组、前边框、后壳、圆形底座、支撑连接颈五个独立的子部件，分别进行独立建模后再完成虚拟装配，确保各部件的配合间隙符合实际消费电子产品的装配公差要求。显示面板部分采用薄型长方体为基础特征，通过圆角处理模拟面板边缘的倒角工艺，面板正面预留了符合16:9宽屏比例的显示区域，建模时特意区分了面板的非显示黑边区域与有效显示区域的层级关系，还原真实显示器的屏幕占比特征。前边框采用窄边设计思路，通过薄壁抽壳特征完成边框的主体结构，边框边缘做了细微的高光倒角处理，模拟注塑边框的亮边工艺效果，边框底部预留了隐藏式的指示灯与按键安装位，还原常规显示器的功能布局。后壳部分采用流畅的弧面过渡设计，从背部顶部到底部支撑位置做了自然的曲面收窄，通过放样曲面与实体结合的方式完成后壳造型，还原真实显示器背部的散热格栅区域、壁挂安装孔位的结构特征，确保外观曲面的顺滑无破面。支撑连接颈部分采用上窄下宽的流线型造型，上端与后壳的连接位置做了可转动角度的铰接结构模拟，下端与圆形底座衔接，还原显示器俯仰角度调节的结构逻辑；圆形底座采用圆盘式设计，底部做了细微的内凹处理模拟防滑脚垫的安装位置，底座表面做了高光面的质感区分，还原亮面注塑底座的视觉效果。材质与渲染阶段，边框与后壳采用黑色哑光磨砂塑料材质，调整材质的粗糙度参数还原磨砂塑料的漫反射质感，避免过度反光；底座部分采用高光亮面黑色塑料材质，添加细微的环境反射效果模拟亮面烤漆的质感；显示屏幕区域采用半亮面的玻璃材质，添加微弱的环境反光与屏幕发光效果，模拟屏幕点亮时的显示状态，渲染时采用柔和的影棚布光，突出产品的轮廓线条与材质差异，整体模型结构完整，曲面过渡自然，各部件的装配关系清晰，可用于产品展示、结构参考、数码场景搭建等用途。
