电声乐器用6.35mm音频输出连接插孔结构

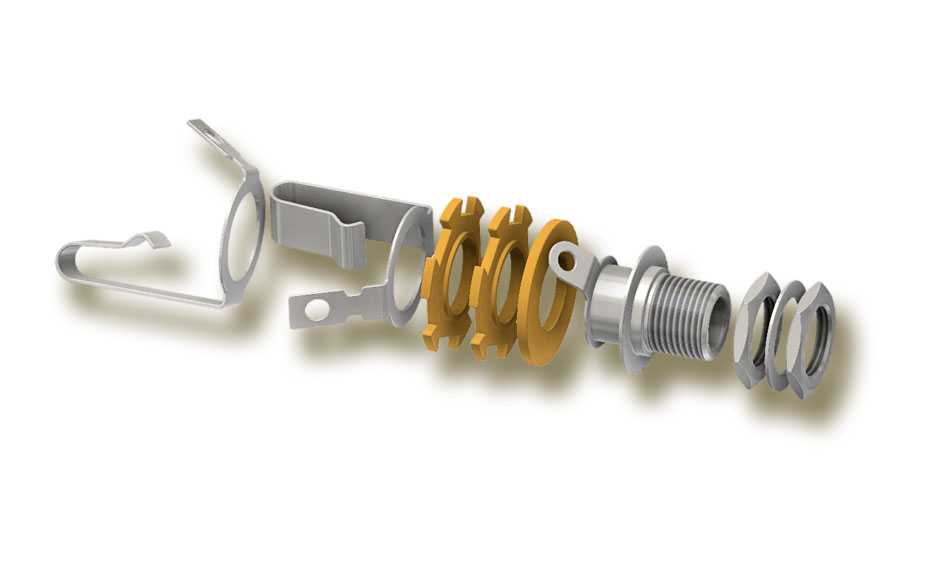

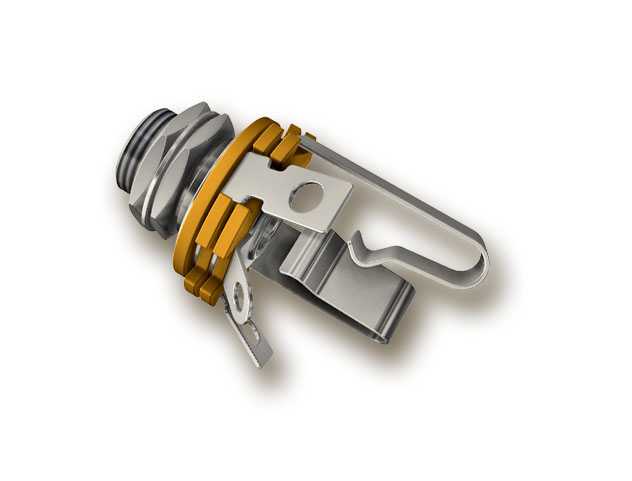

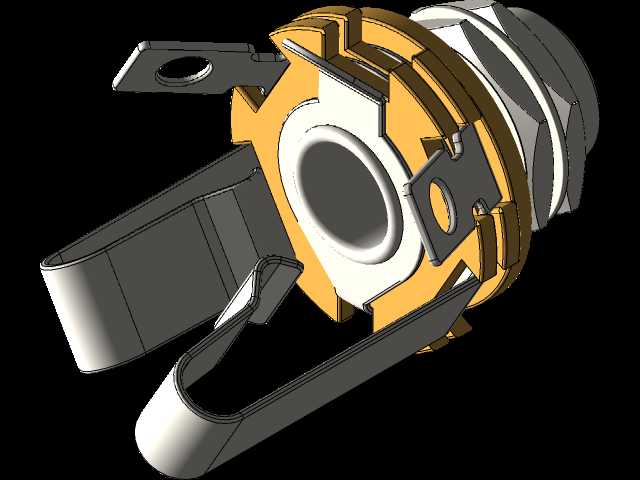

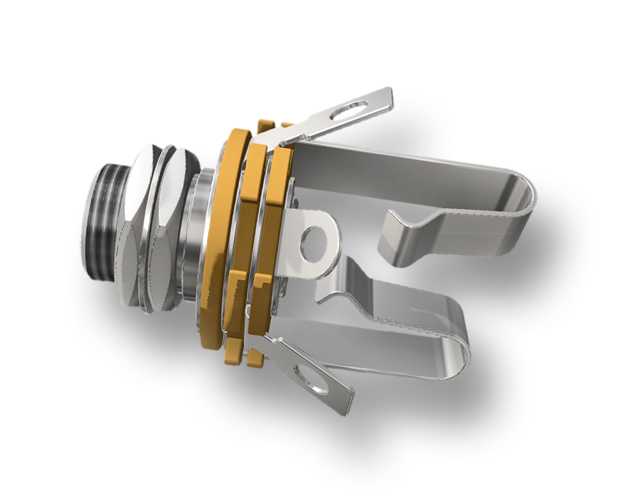

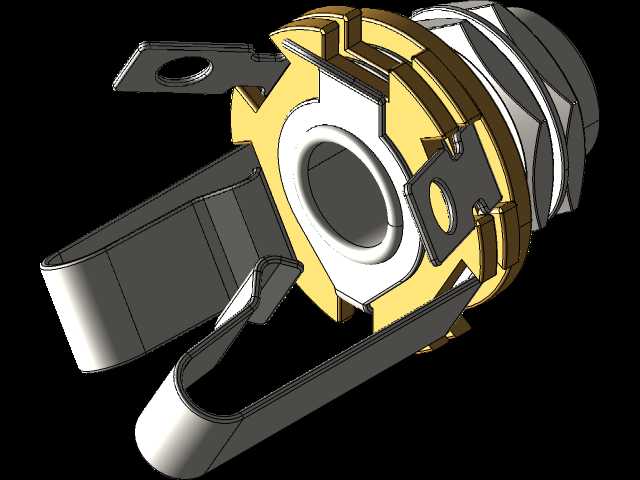

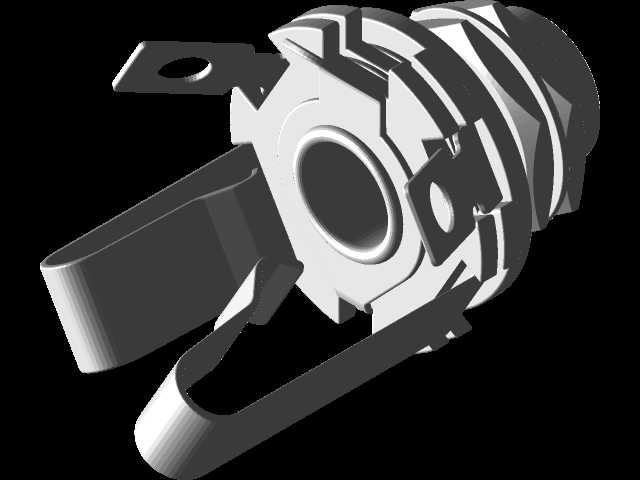

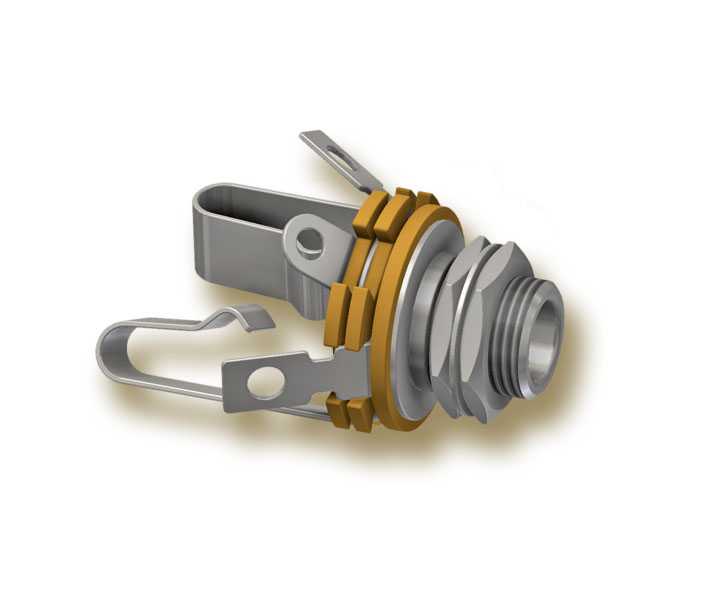

该插孔是电声设备领域常用的音频信号传输接插件，主要应用在电吉他、电贝斯、电子琴、专业调音台、功放设备以及桌面级音频接口上，作为音频信号向外输出或者外部音频信号输入的物理连接载体，承担着模拟音频信号稳定传输、接触导通、屏蔽外界电磁干扰的核心作用，是有线音频连接场景里普及率极高的一类接插件结构。从实际使用场景来看，这类插孔需要适配标准6.35mm大三芯音频插头，日常使用中会面临频繁的插头插拔、设备移动带来的外力拉扯、演出环境下的震动冲击，因此结构设计上充分考虑了长期使用的可靠性。整体结构采用面板穿装式设计，前端带外螺纹的安装段可以穿过设备壳体上的预设安装孔，通过配套的锁紧螺母与绝缘垫圈将插孔牢牢固定在设备面板上，安装边界适配常规12mm直径的面板开孔，安装后插孔前端与设备面板齐平，不会突出过多影响设备整体外观，同时绝缘垫圈可以隔绝插孔金属壳体与设备金属面板的导通，避免形成接地环路引入电流底噪。插孔内部的接触弹片采用高弹性铜合金材质冲压成型，分别对应音频信号的左声道、右声道以及公共接地端，弹片的弯折角度经过反复调校，既可以保证插头插入后有足够的接触压力，避免信号传输出现断续、接触不良的问题，又不会因为插拔阻力过大导致用户操作手感生涩，长期插拔后弹片依然能保持足够的弹性形变量，不会出现松弛失效的问题。插孔外侧的金属壳体采用镀锌钢板冲压成型，除了承担结构固定的作用外，还可以形成完整的电磁屏蔽腔，隔绝外界空间的电磁杂波对内部音频信号的干扰，避免输出的音频出现杂音、电流声等问题，壳体上延伸出的多个焊片引脚，分别对应不同的信号通路，方便生产组装时直接与设备内部的电路板通过导线焊接连通，引脚的位置排布符合常规音频设备的布线习惯，不会出现走线干涉的问题。结构上的多组绝缘隔片采用耐高温绝缘工程塑料制作，将不同信号通路的导电部件完全隔离开，避免不同声道之间出现信号串扰，保证立体声信号传输的分离度，还原音频信号的真实细节。
