四联式3.5mm音频插座接插件结构设计

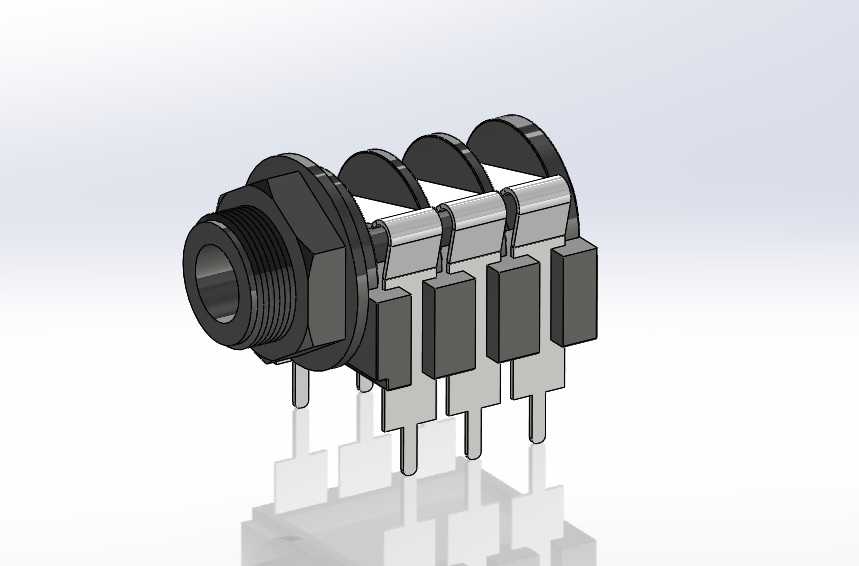

这款四联音频插座是面向音频输入输出场景设计的板载连接部件，主要应用在多媒体功放设备、调音台、电脑声卡、专业音频接口、家用影音播放器等需要多路音频信号接入或输出的电子设备中，承担音频模拟信号的稳定传输、插拔式连接的核心作用，能够同时支持四路独立音频通道的接驳，满足多设备同时接入、多声道信号传输的使用需求。从功能特性来看，该插座采用同轴接触式结构，前端带外螺纹锁紧结构，可通过配套螺母将插座主体固定在设备面板或PCB安装位上，安装后结构稳固，能够承受日常频繁插拔带来的外力冲击，避免长期使用后出现松脱、接触不良的问题。接触弹片采用分层排布设计，每一路插座都对应独立的信号引脚与接地引脚，引脚采用直插式排布，适配常规波峰焊工艺，能够直接焊接在印刷电路板上，引脚间距经过合理规划，焊接时不易出现连锡、虚焊问题，同时每一路的接触弹片都做了弹性优化，插头插入后接触压力均匀，既能够保证插拔手感顺畅，又能确保信号传输过程中接触电阻稳定，减少信号损耗、接触杂音等问题。设计过程中，重点考量了多路集成的空间利用率，将四个独立音频插座单元整合为一体式结构，相比四个独立插座分散安装的方案，大幅压缩了占用的面板空间与PCB布局面积，同时统一了安装定位基准，降低生产装配时的对位难度。插座主体的绝缘部分采用耐温绝缘材质，能够承受焊接过程中的高温，不会出现受热变形、引脚移位的问题，金属外壳部分做了一体化屏蔽设计，能够有效阻隔外界电磁干扰对音频信号的影响，提升信号传输的纯净度。从安装边界来看，前端螺纹部分的外径适配标准面板开孔尺寸，安装后露出面板的部分高度符合常规设备的面板厚度适配范围，后端引脚的伸出长度满足PCB焊接后的余量要求，引脚排布的横向与纵向间距符合常规PCB布局的安全间距规范，不会和周边其他电子元器件产生位置干涉，整体外形的长宽高尺寸经过优化，既满足四路通道的功能需求，又尽可能压缩整体体积，适配紧凑型音频设备的内部空间布局要求。
