钮子式两引脚摇臂拨动开关结构设计

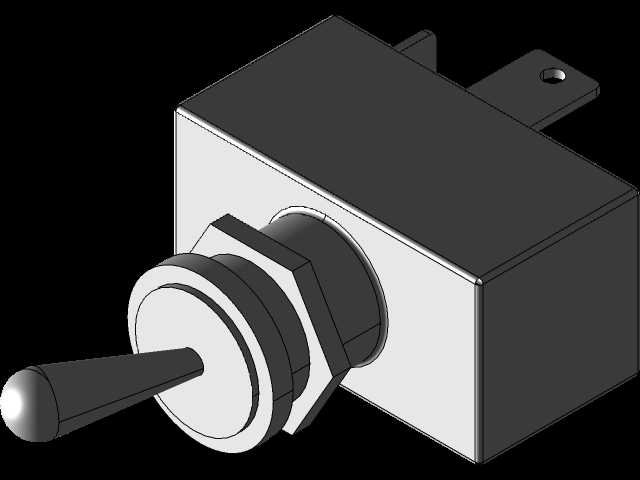

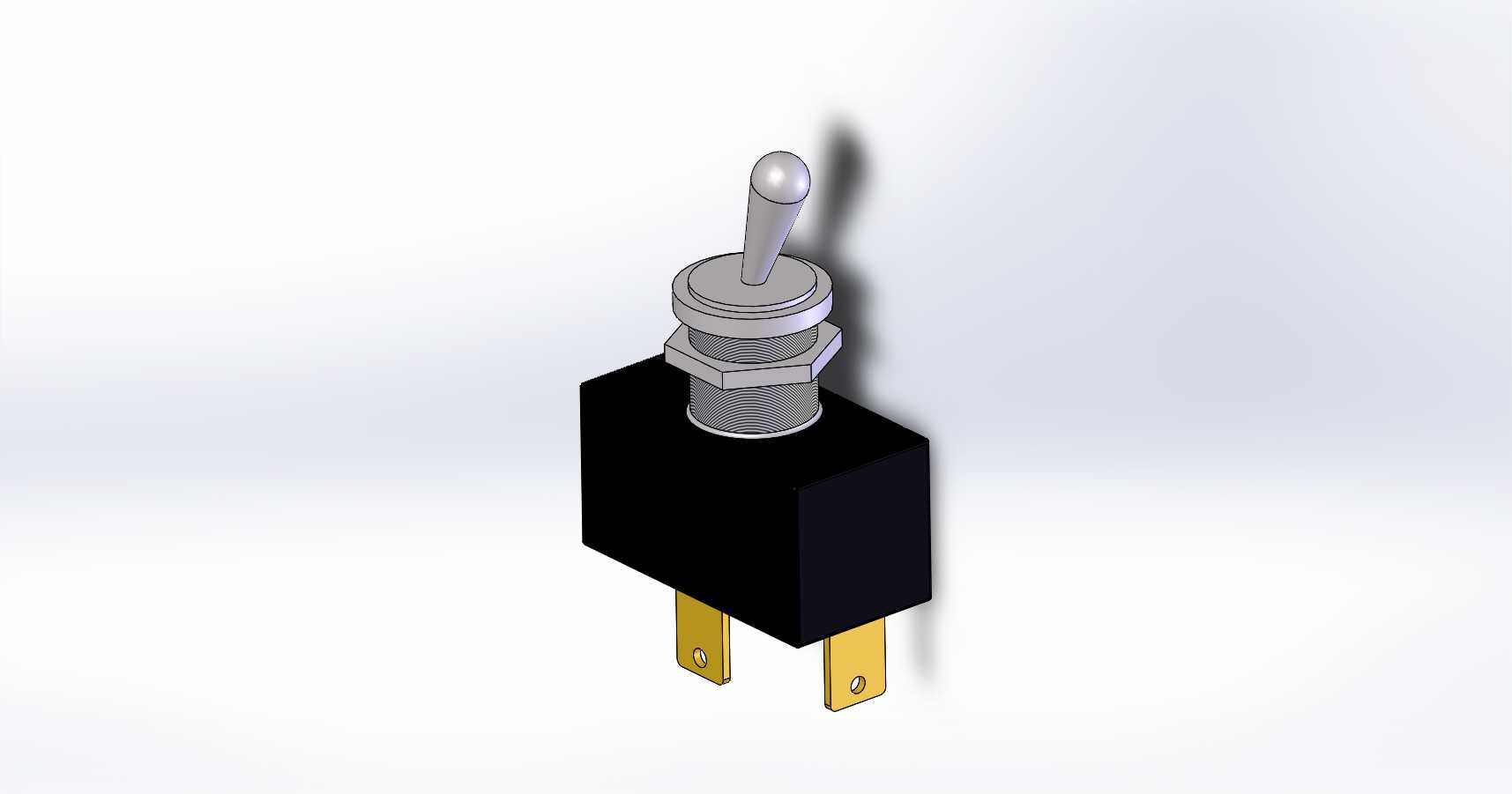

这款钮子式摇臂拨动开关是低压电气控制回路中应用极为广泛的手动操作控件，常见于小型机电设备、工控测试台、电源配电模块、改装车辆电控系统、民用小家电等场景，承担回路通断、档位切换的核心控制功能，相比普通按键开关具备操作反馈清晰、档位定位明确、抗误触性能优异的特点，操作人员通过扳动顶部摇臂即可完成电路状态切换，到位后自带机械卡位保持状态，无需持续施加操作力，适配需要长期保持通断状态的控制场景。从功能特性来看，这款开关采用两引脚接线设计，对应单路单刀通断控制逻辑，额定适配常规低压直流或低频交流控制回路，摇臂操作端做了圆滑球面处理，扳动时贴合指腹触感舒适，操作力矩经过调校，既不会因为力度过轻受振动误触发，也不会因为力度过大造成操作费力，金属螺纹安装座自带六角限位面与配套锁紧螺母，可适配不同厚度的设备面板安装场景，接线引脚为扁平焊片式结构，既可以直接焊接导线，也可以适配标准插簧端子快速接线，降低现场装配的接线难度。在设计思路上，这款开关采用模块化分层结构，顶部操作摇臂与内部动触点组件做联动锁合设计，摇臂扳动时带动内部动触点完成与静触点的接合与分离，触点部位采用导电性能优异的金属材质，接触电阻低、导通发热小，可承载常规控制回路的额定电流；中部螺纹安装座采用金属切削加工结构，强度高、固定牢靠，安装后与面板之间可加装密封垫圈提升防护性能；底部绝缘基座采用高强度工程塑料注塑成型，具备优异的绝缘性能与耐热性能，将带电触点组件完全包裹，避免接线后出现短路、漏电风险，同时基座外形规整，可在面板背部预留充足的接线操作空间。从安装边界来看，这款开关采用面板螺纹安装方式，安装时仅需在设备面板上开设对应直径的圆形安装孔，将开关主体从面板正面穿入后，从背部旋紧锁紧螺母即可完成固定，无需复杂的安装固定结构；开关背部的两个接线引脚平行排布，引脚间距符合通用电气安全间距要求，接线后导线弯折不会触碰到相邻导体，整体背部突出面板的长度经过优化，不会占用过多设备内部的排布空间，适配内部空间紧凑的小型电控设备安装需求，摇臂扳动的摆动范围内无结构干涉，操作时可顺畅完成两个档位的切换，不会与面板表面的凸起结构产生碰撞。
