直升机尾旋翼旋转斜板结构三维建模

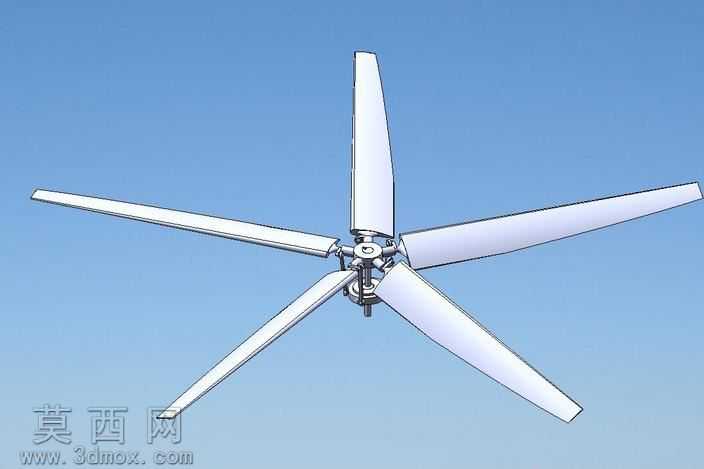

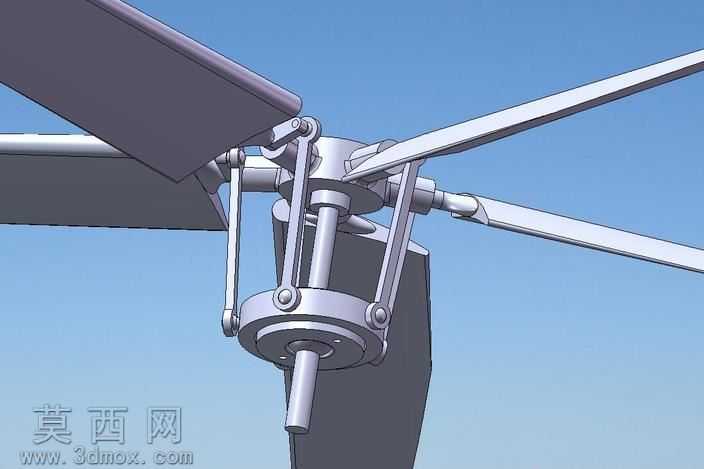

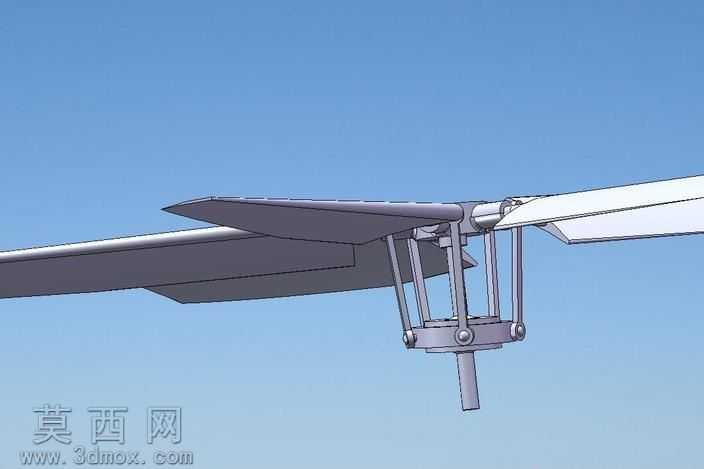

本作品为直升机尾旋翼配套的旋转斜板结构三维建模成果，建模过程以真实直升机尾桨操纵机构的工作逻辑为核心依据，首先梳理尾旋翼变距操纵的运动传递链路，明确旋转斜板作为不旋转操纵输入端与旋转桨毂输出端之间的核心衔接部件的功能定位，在三维建模环境中先完成基准坐标系的搭建，对齐尾桨主轴的旋转轴线，依次构建中心轴套、倾斜环面、变距拉杆铰接座、定位轴承安装位等核心结构。建模过程中严格遵循机械结构的装配逻辑，中心轴套与尾桨主轴采用间隙配合的尺寸设定，倾斜环面的倾角参数参考真实直升机尾桨的变距行程范围设置，保证斜板在偏转过程中可以同步带动五根变距拉杆产生对应位移，进而驱动五片尾旋翼桨叶完成周期变距与总距调整动作。材质渲染阶段，对桨叶主体采用哑光白色航空复合材料材质，还原真实直升机尾桨叶的表面质感，对金属铰接件、轴套、紧固件部分采用抛光铝合金与镀锌钢材材质，区分不同部件的材质属性，添加轻微的环境反射效果提升模型真实感，背景采用淡蓝色渐变模拟高空环境，突出尾旋翼结构的整体形态。结构设计上，五片桨叶沿中心轴套呈等角度圆周均匀分布，每片桨叶的翼型采用低速高升力翼型，适配直升机尾桨的工作转速区间，旋转斜板的铰接点位置与每片桨叶的变距摇臂一一对应，保证操纵输入的线性传递，无运动干涉问题。模型支持角度调整与运动模拟，当保持旋转斜板倾角不变、驱动转子轴旋转时，可以直观呈现一个旋转周期内尾旋翼桨叶的视角变化与变距动作过程，清晰展示尾旋翼旋转斜板的工作原理，可用于直升机尾桨系统的结构教学、原理演示以及相关航空零部件的设计参考，完整还原了尾旋翼操纵机构的核心结构特征与运动逻辑，各部件之间的装配关系清晰，连接结构的细节处理到位，兼顾了结构准确性与视觉呈现效果。
