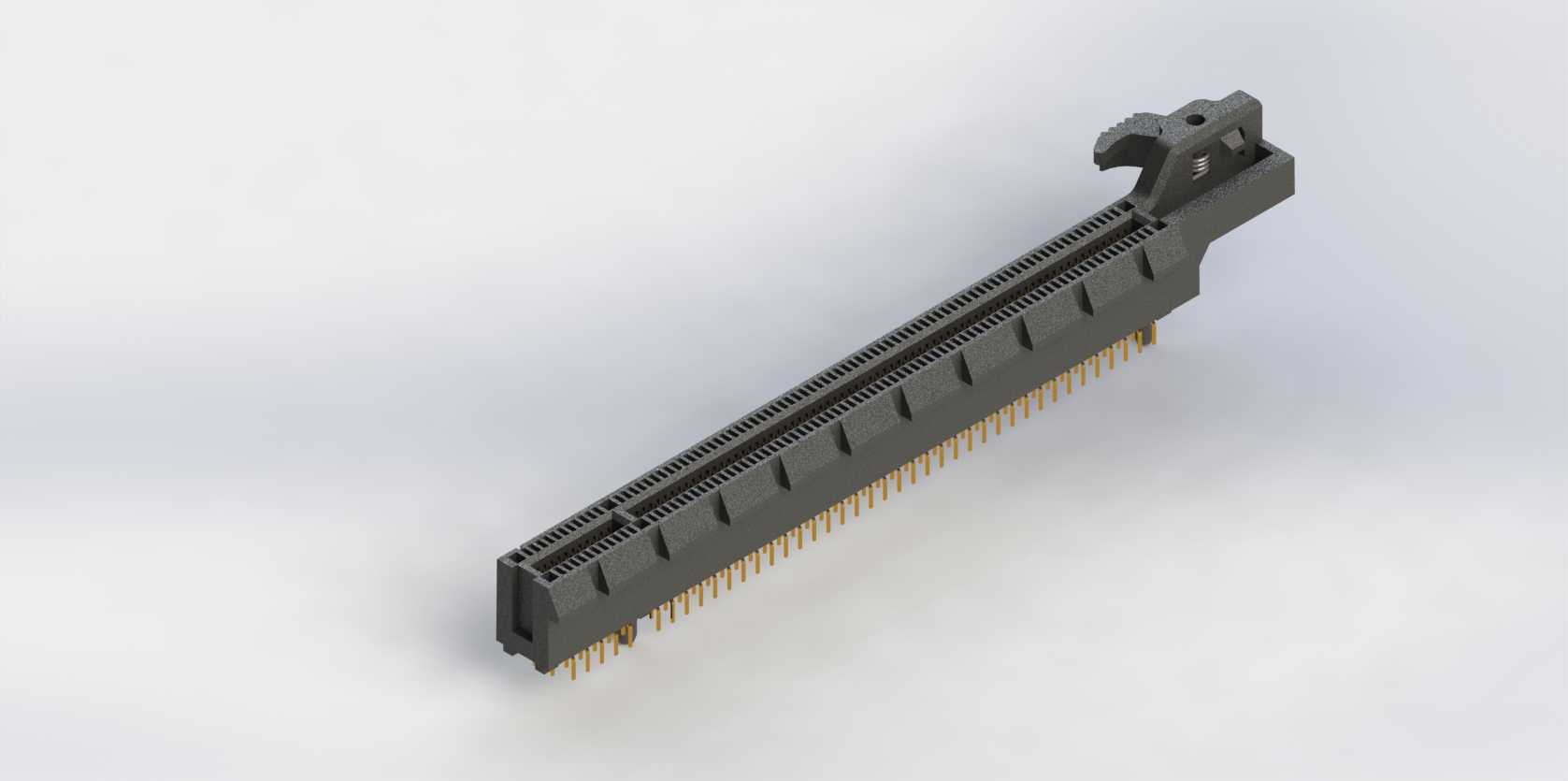

带固定夹结构的PCIe x16插槽连接器

这款带固定夹的PCIe x16连接器，是计算机硬件体系中实现主板与高速扩展卡可靠连接的核心接插部件，广泛应用于台式工作站、高端游戏主机、工业控制计算机、服务器扩展板卡等场景，承担着显卡、高速采集卡、NVMe扩展卡、计算加速卡等外设与主板间高速信号传输、机械固定的核心作用，是保障高速串行数据稳定传输的关键硬件载体。从实际使用场景来看，这类连接器需要长期承受板卡插拔的机械应力、设备运行过程中的振动冲击，同时要满足PCIe 4.0乃至更高版本的高速信号阻抗匹配要求，避免信号反射、串扰带来的传输误码，因此在结构设计上做了多维度的针对性优化。产品的核心功能特性集中在两个维度，一是可靠的电气连接性能，连接器底部的镀金插针按照PCIe x16标准的引脚定义排布，每根插针的长度、间距都严格匹配标准PCB焊盘尺寸，插针表面的镀金层能够降低接触电阻，减少长期使用后的氧化接触不良问题，插槽内部的接触弹片采用弹性合金材质，插拔过程中能够保持稳定的接触压力，保障高速差分信号的传输完整性；二是稳固的机械固定能力，端部集成的固定夹结构是这款产品的核心设计亮点，当扩展卡沿插槽导向结构完全插入后，固定夹能够自动卡入板卡端部的定位缺口，配合机箱尾部的螺丝固定结构，形成双重固定保障，即使在设备运输振动、风扇长期运行带来的持续微振环境下，也能避免板卡松脱、接触偏移的问题，大幅提升设备运行的可靠性。在设计思路上，这款连接器以标准TE规格PCIe连接器为基础，针对特定高端主板的安装空间做了适配调整，整体外形严格遵循PCIe x16插槽的标准外轮廓尺寸，长度方向完全匹配16通道PCIe插槽的标准长度，宽度方向的安装边界控制在主板表层元件的安全避让范围内，不会与周边的内存插槽、电容、散热片等元件产生安装干涉；固定夹的解锁按压位置做了防滑纹理设计，用户拆卸板卡时只需轻按固定夹端部即可解锁，无需借助工具撬动，避免拆卸过程中损坏板卡或插槽本体。连接器的塑壳主体采用耐高温的绝缘工程塑料注塑成型，能够承受波峰焊、回流焊过程中的高温环境，不会出现壳体变形、引脚移位的问题；塑壳内部的引脚分隔槽能够将不同功能的引脚做物理隔离，降低高速信号传输过程中的串扰问题，同时塑壳上的导向筋结构能够在板卡插入时起到导向定位作用，避免插反、斜插导致的插针弯折、接触片损坏问题。从安装边界来看，这款连接器的插针焊接端采用标准的通孔焊接尺寸，引脚伸出PCB背面的长度符合常规主板的焊接工艺要求，不会与主板背面的元件、机箱背板产生干涉；插槽顶部的板卡插入导向面做了倒角处理，能够降低板卡插入时的对位难度，即使是没有装机经验的用户也能快速完成板卡安装。固定夹的旋转转轴做了耐磨结构设计，经过数百次插拔解锁循环后依然能够保持足够的卡紧力，不会出现固定夹松动、断裂的问题，完全满足消费级电子、工业级设备的长期使用寿命要求。
