9C系列贴片式石英晶体谐振元件结构

这款贴片石英晶体是电子电路领域核心的频率基准元器件，广泛应用在消费电子、工业控制、通讯终端、车载电子等各类需要精准时钟频率的电路场景中，小到智能穿戴设备的计时模块、家用路由器的信号同步单元，大到工业PLC的时钟基准电路、车载导航的频率校准模块，都需要这类晶振元件提供稳定的频率输出，保障电路系统的时序同步与信号传输准确性。

从实际用途来看，该元件核心作用是利用石英晶体的压电效应，在电路中产生高度稳定的谐振频率，为整个电路系统提供精准的时钟基准，相比传统直插式晶振，这款贴片封装的元件更适配当前高密度SMT贴片加工工艺，能够大幅提升电路板的组装效率，缩小成品电路的整体体积，适配当下电子产品轻薄化、小型化的设计趋势。

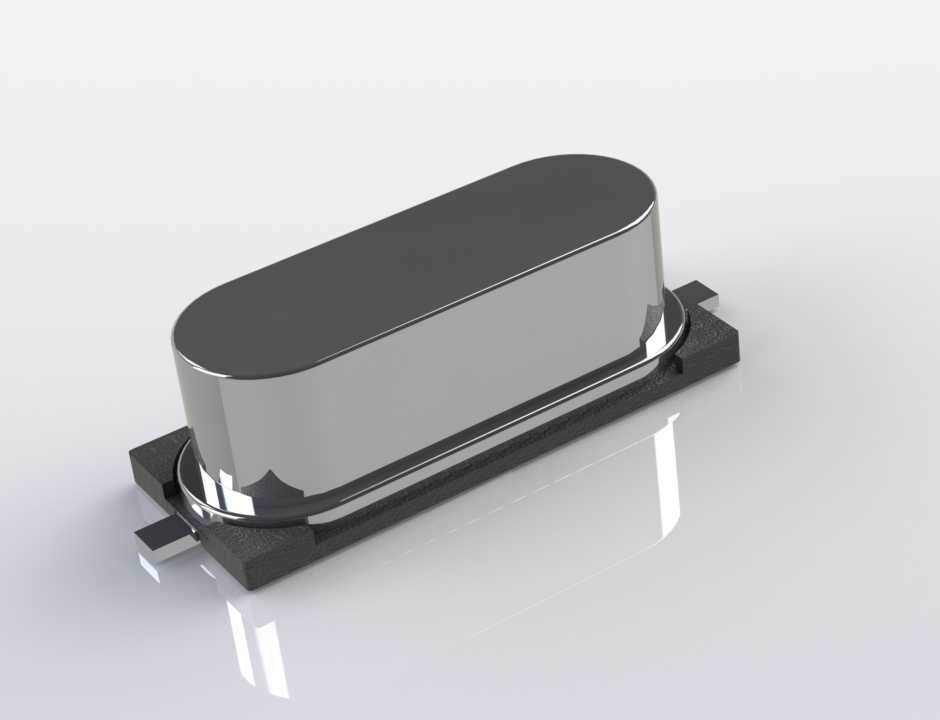

在功能特性设计上，这款9C系列贴片晶振采用全金属密封外壳结构，外壳采用亮面金属冲压成型，搭配黑色绝缘基座，既可以屏蔽外界电磁信号对晶体谐振工作的干扰，提升元件在复杂电磁环境下的工作稳定性，也能隔绝外界水汽、粉尘侵入内部晶体坯件，延长元件的使用寿命，降低环境因素对频率精度的影响。两端伸出的贴片焊端经过平整度优化设计，能够完美适配回流焊工艺要求，焊接过程中不易出现虚焊、立碑等贴片加工常见问题，保障批量生产的良率。

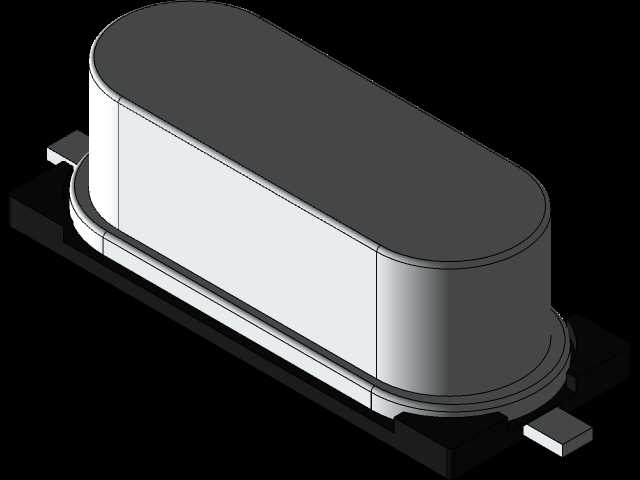

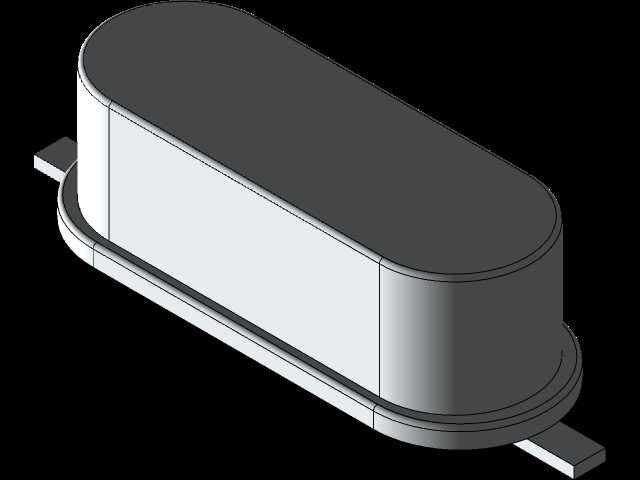

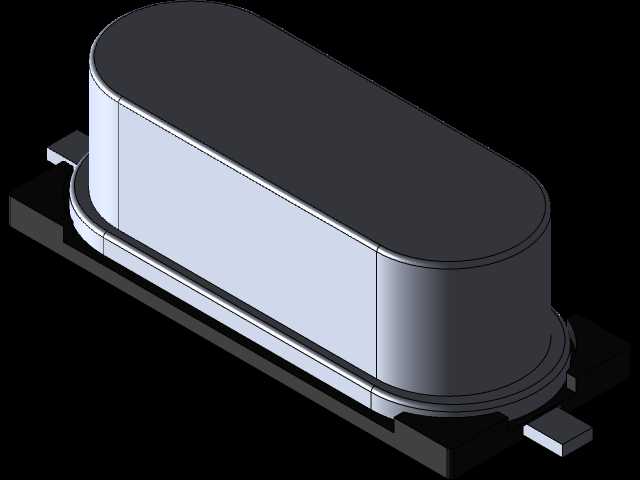

设计思路上，这款元件采用长椭圆形的外壳轮廓，相比传统矩形贴片晶振，在相同的内部晶体容置空间下，椭圆形外壳的边角应力分布更均匀，在电路板受到外力冲击、产生温变形变时，外壳传递到内部晶体的应力更小，能够更好地保障晶体谐振频率的稳定性，降低应力带来的频率偏移问题。基座部分采用耐高温绝缘复合材料制作，能够耐受SMT加工过程中的高温环境，不会在焊接高温下出现形变、绝缘性能下降的问题。

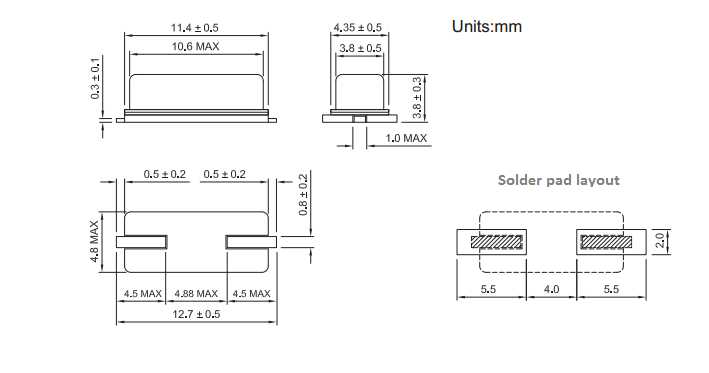

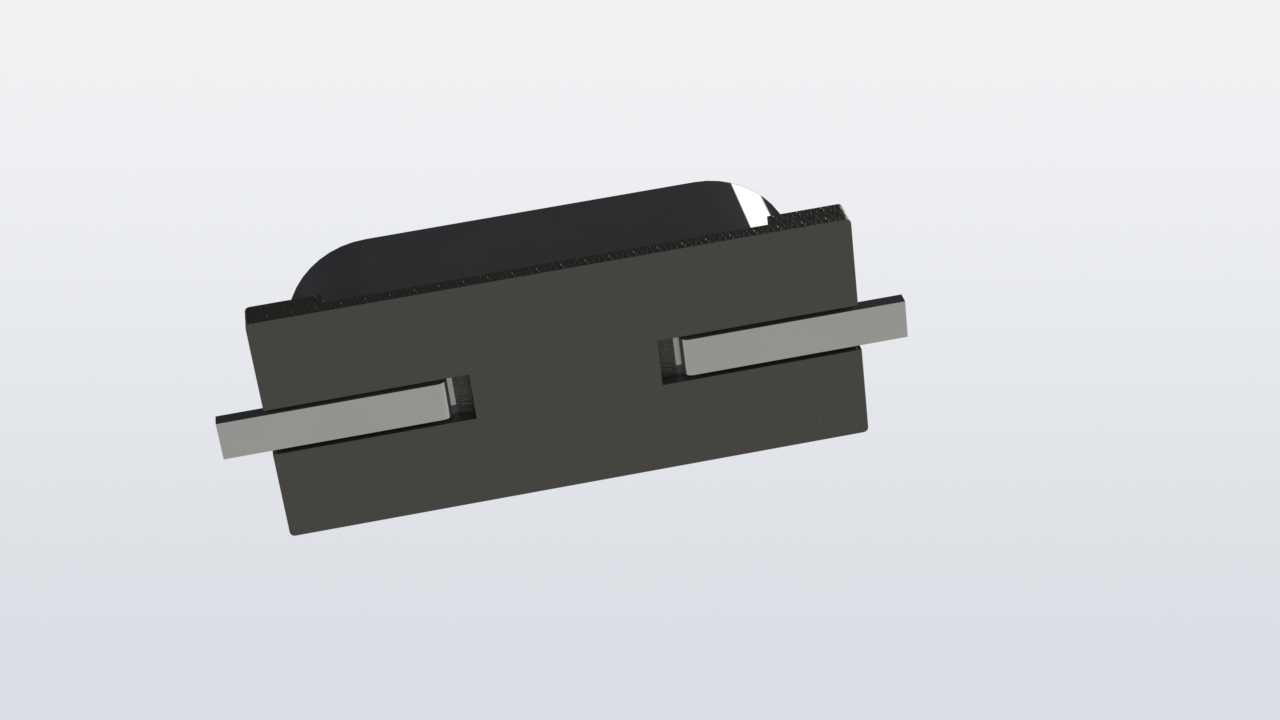

从安装边界来看，这款贴片晶振的焊端位置严格遵循行业通用的贴片元件封装尺寸规范，两个焊端分别位于元件长度方向的两端底部，在PCB Layout设计时，只需按照对应封装尺寸预留焊盘位置即可，不需要额外预留过大的安装避让空间，元件整体高度较低，适配各类薄型电子产品的内部堆叠要求，不会因为元件高度问题影响产品的外壳装配。在电路板布局时，该元件应尽量远离发热量大的功率元件，避免长期高温环境加速元件老化，同时尽量布置在信号处理芯片的就近位置，缩短时钟信号的传输路径，减少信号传输过程中的干扰与衰减，更好地发挥其频率稳定的特性。
