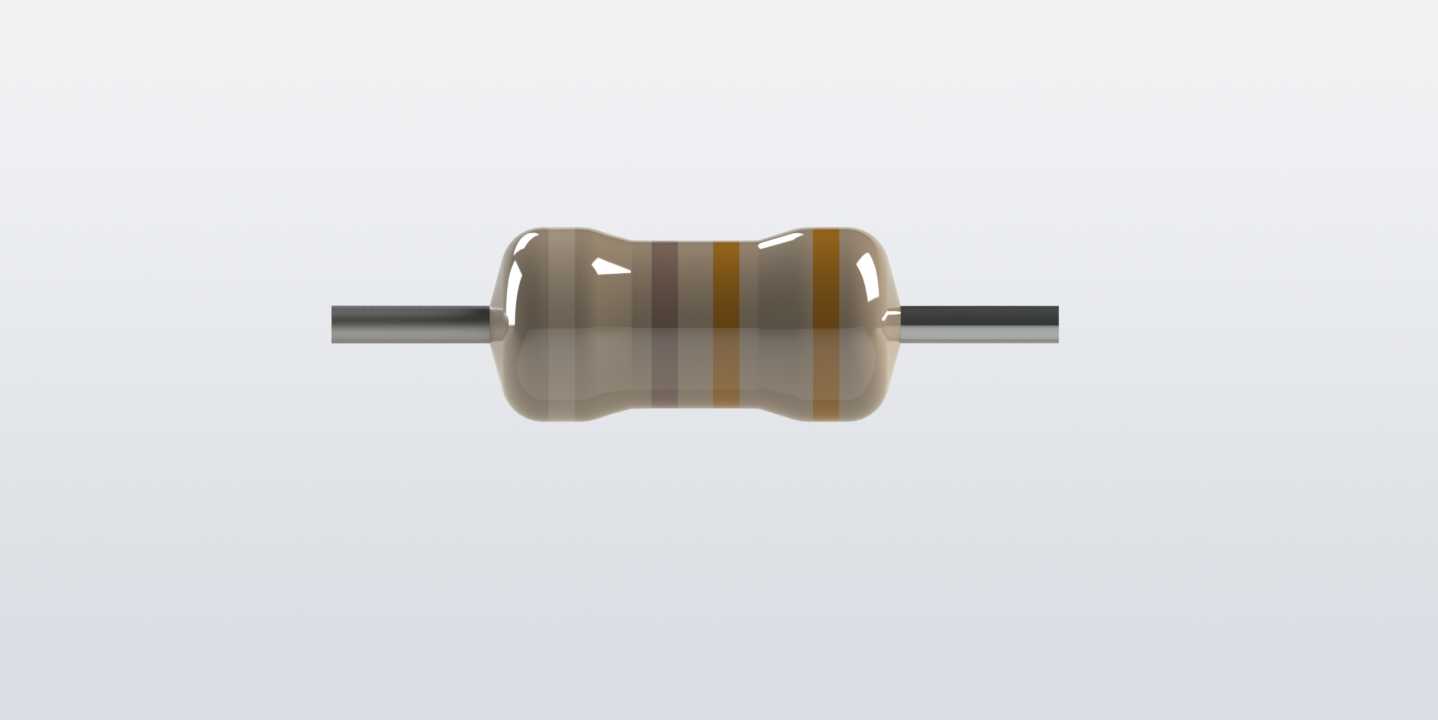

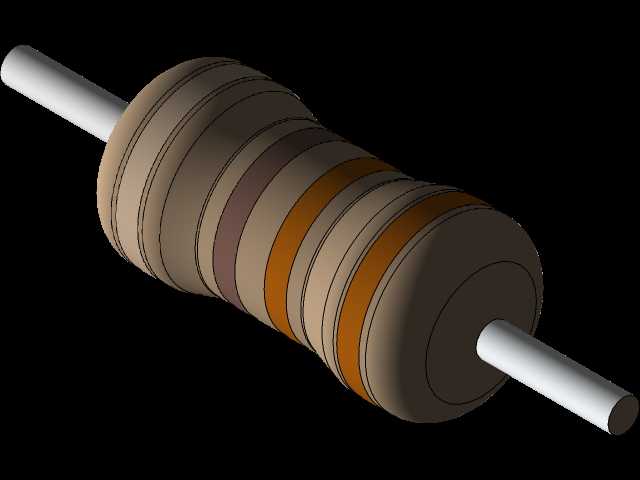

1/8W直插碳膜固定电阻器三维结构

这款直插碳膜固定电阻是电子电路领域应用最广泛的无源基础元件之一，日常在消费电子、工业控制板卡、家电控制板、电源模块、教学实验电路、小型仪器仪表等场景中承担核心的分压、限流、负载匹配、信号衰减等功能，是各类通孔插装电路板上不可或缺的基础元器件。该款电阻额定功率为1/8W，阻值覆盖1欧姆到10欧姆区间，属于小功率低阻值碳膜电阻，主要适配小电流回路的电流限制、采样电阻、线路阻抗匹配等使用需求，能够在常规民用级工作温度范围内保持稳定的阻值表现，满足一般民用、工业级非高精密场景的电路使用要求。

在产品设计思路上，这款电阻采用经典的轴向直插结构，主体为两端收窄的陶瓷基体，表面通过真空镀膜工艺沉积碳膜作为电阻层，通过调整碳膜的厚度与刻槽长度精准控制目标阻值，外部包裹高绝缘性的防潮涂覆层，既可以隔绝外界水汽、灰尘侵蚀内部碳膜层，也能避免电阻在焊接、工作过程中出现相邻元件短路的问题。两端的金属帽与轴向引出镀锡铜引脚采用压接工艺紧密结合，保证引脚与电阻膜层的可靠电气连接，引脚采用标准直径的镀锡铜线，具备良好的可焊性与机械强度，能够适配波峰焊、手工焊等常见的通孔焊接工艺。

从外形尺寸与安装边界来看，这款电阻主体最大外径符合1/8W碳膜电阻的通用尺寸规范，轴向总长度、引脚直径与伸出长度均遵循行业通用的插件电阻尺寸标准，在PCB布局时，两个引脚的安装孔间距可以按照标准轴向元件间距设置，安装后主体与PCB板面的预留间隙满足常规板卡的安规距离要求，不会与周边低矮元件发生空间干涉。涂覆层采用的色环标识遵循通用电阻色环标注规则，能够让生产、调试人员快速识别电阻的阻值与精度参数，无需借助测量工具即可完成元件核对，大幅提升板卡装配、调试、维修环节的工作效率。在实际电路应用中，这类小功率碳膜电阻成本低廉、性能稳定，能够满足绝大多数非高精密、非高功率场景的使用需求，是通孔插装电路方案中性价比极高的基础元件选择。
