单数字七段数码显示元件结构设计

　　这款单数字七段显示元件，是工业控制、消费电子、仪器仪表领域最基础也最常用的数字可视化指示部件，从生产线的工位计数看板、小型设备的参数显示面板，到家电的状态指示、实验仪器的数值输出模块，几乎所有需要直观展示0-9阿拉伯数字的场景，都能见到这类元件的身影。不同于多联数码管的集成式设计，单数字款的灵活度更高，既可以单只使用完成单一位数的状态指示，也可以多只并排拼接组成多位数字显示组，适配不同位数的数值展示需求，在小批量定制设备、老旧设备改造、教学实验装置搭建中，这种独立封装的单显示元件选型适配性更强，不需要为了多余的显示位浪费安装空间与接线资源。

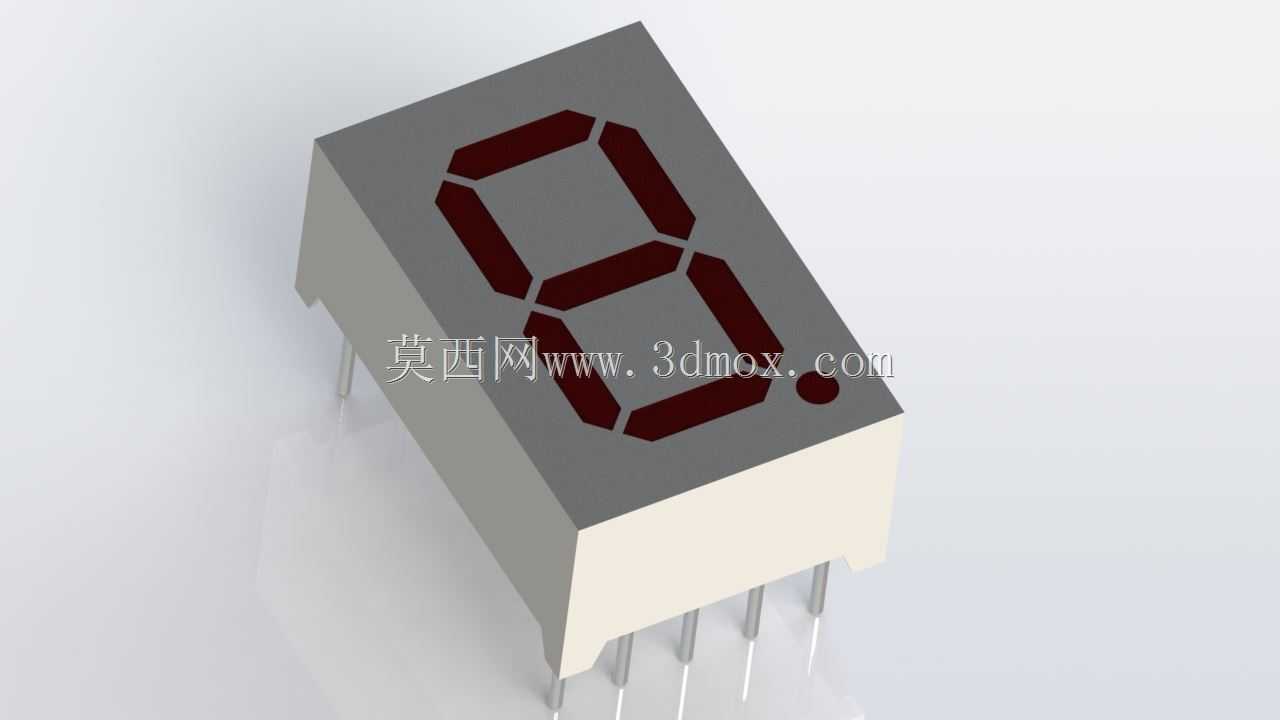

　　从功能特性来看，这款七段显示元件通过七个独立控制的发光段搭配右下角的小数点段，可组合输出0-9全部十个阿拉伯数字，每一段的发光区域都做了均匀化处理，避免出现段边亮度过高、段中心发暗的显示不均问题，日常使用中不管是室内常规光照环境，还是车间内有辅助照明的场景，都能清晰识别显示的数字内容，不会因为反光或者亮度不足出现读数错误。元件的引脚采用直插式设计，每一个发光段对应独立引脚，公共端引脚做了加粗处理，焊接时的结构强度更高，不容易因为插拔或者震动出现引脚脱焊的问题，适配常规波峰焊、手工焊等多种焊接工艺，生产组装的容错率更高。

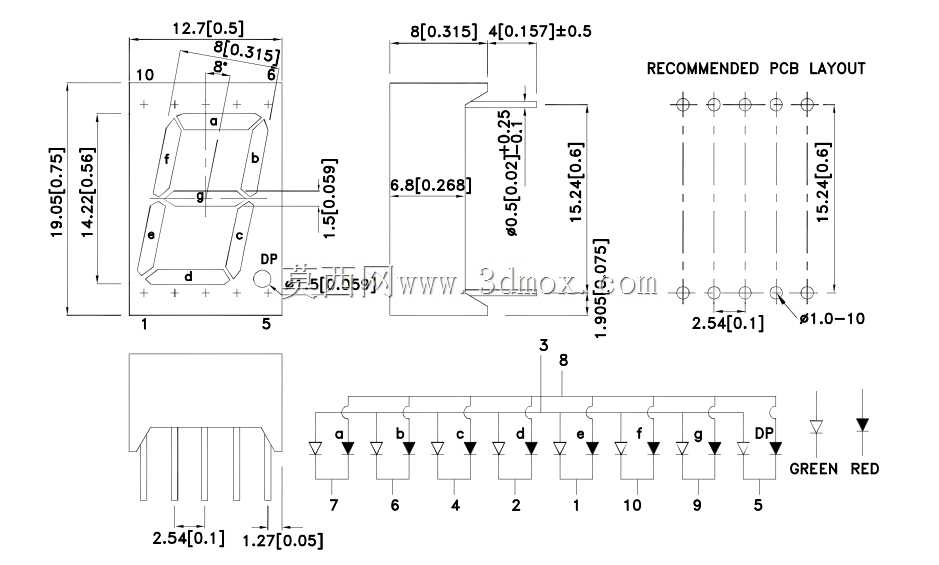

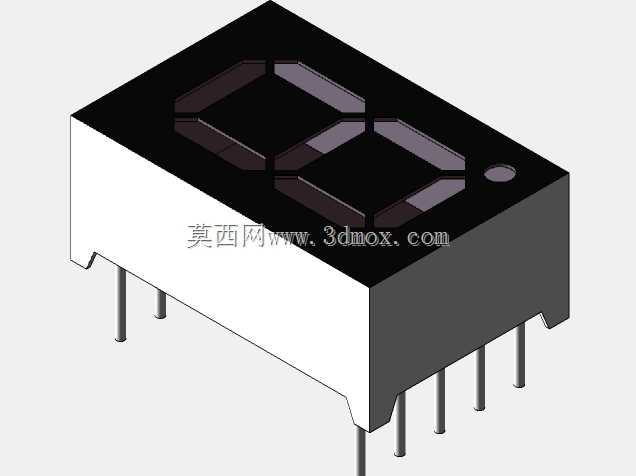

　　设计过程中首先考虑的是安装兼容性，元件的外部封装采用行业通用的外形尺寸，主体显示面为正方形结构，壳体侧面做了微小的导向斜角，多只并排拼接时，相邻元件的显示面可以保持齐平，不会出现高低差或者缝隙不均的问题，不管是嵌入安装在PCB面板上，还是卡在设备的塑料外壳开孔中，都能和安装位紧密贴合，不需要额外做结构修正。引脚的间距遵循标准直插元件的间距规范，和市面上通用的IC座、PCB焊盘尺寸完全匹配，设计电路板时不需要单独定制焊盘封装，直接调用标准封装库即可完成布线，能大幅缩短硬件设计的周期。壳体的材质选用了耐高温的工程塑料，经过波峰焊的高温环境时不会出现壳体变形、显示面雾化的问题，日常使用中也能抵御一定的外力磕碰，不会因为轻微的撞击导致内部发光段移位。

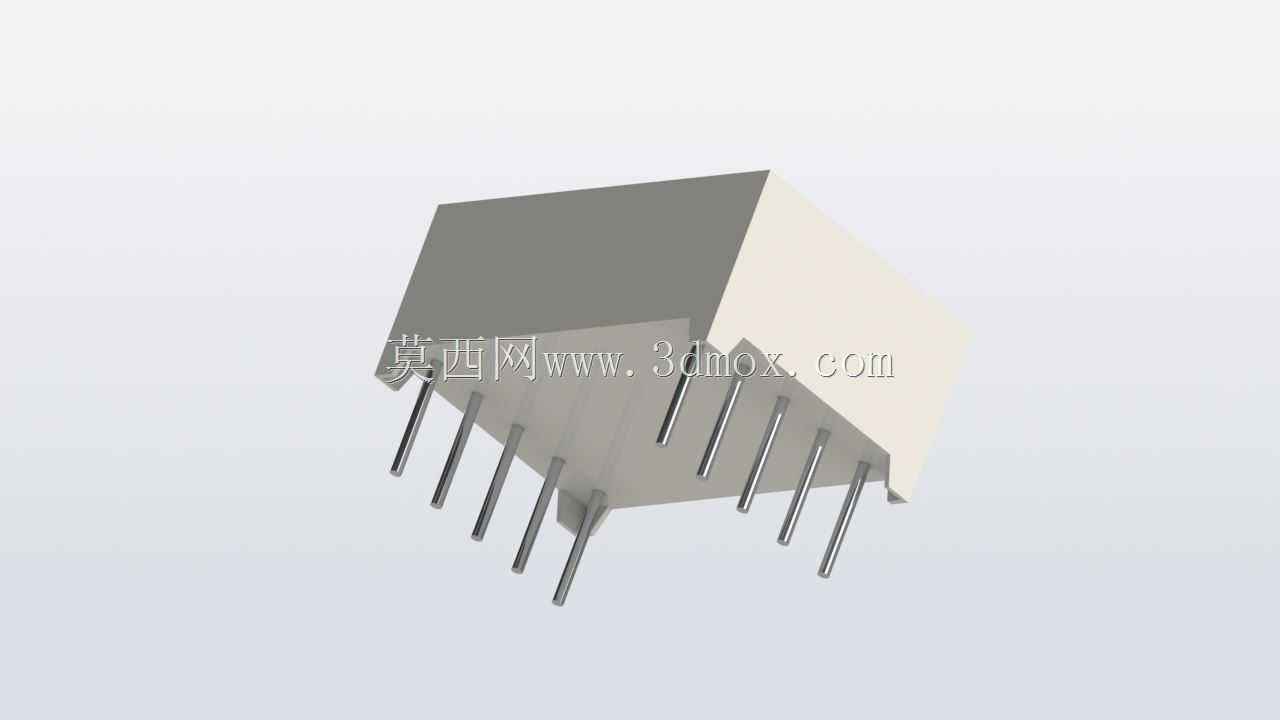

　　在实际选型应用时，需要注意这款元件的安装深度，壳体下方的引脚长度预留了足够的焊接余量，穿过PCB板后露出的长度刚好满足焊锡浸润的要求，不会因为引脚过长导致和底层元件干涉，也不会因为引脚过短出现焊接不牢的问题。显示面的发光颜色采用了辨识度最高的红色，在工业场景中红色数字的远距离识别效果更好，操作人员在距离设备1-2米的位置就能快速读取出显示的数值，不需要凑近查看，能提升设备操作的效率。元件的功耗控制在较低水平，长时间点亮也不会出现明显的发热问题，适合在需要持续显示数值的设备中长期使用，不会因为元件发热导致周边的塑料件老化或者电路板温度异常。

　　不同于贴片式的小型显示元件，这款直插式单数字七段显示元件的结构强度更高，在有轻微震动的工业设备上使用时，不容易出现虚焊或者元件脱落的问题，日常维护更换也更方便，不需要使用热风枪，普通电烙铁就能完成拆换，对于现场维护的技术人员来说，备件替换的门槛更低。设计时还特意在壳体的边角做了微小的倒角处理，安装时不会划伤操作人员的手指，也不会刮花设备面板的表面涂层，细节处适配工业场景的实际使用需求。
