SkyZoneTS353FPV图传发射模块结构设计

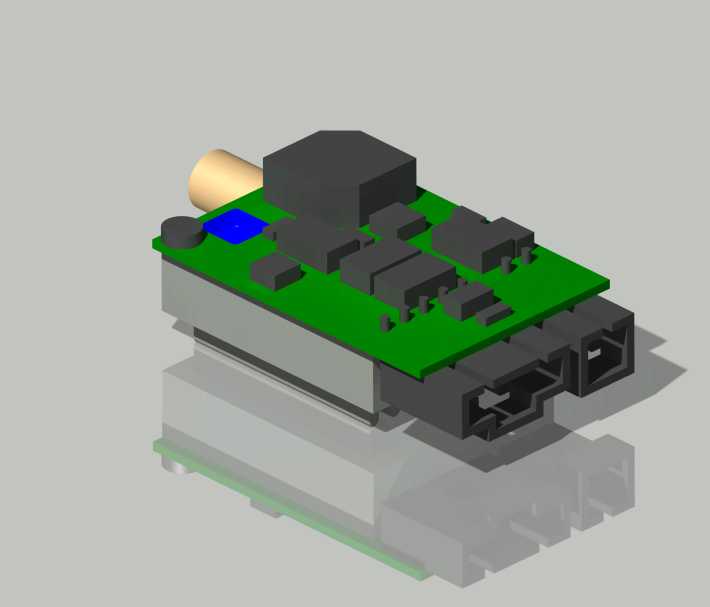

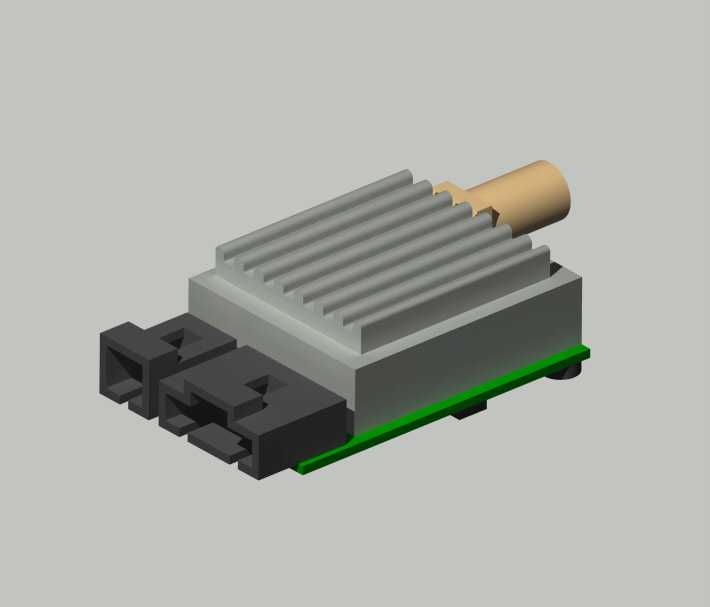

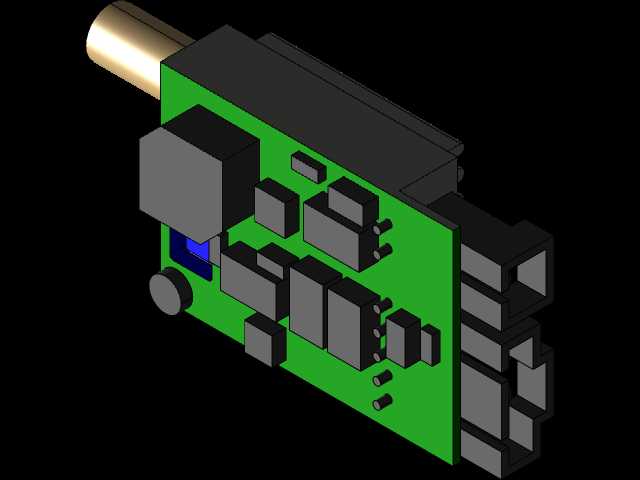

这款FPV发射模块是航模第一视角飞行系统中的核心射频传输组件，主要应用于穿越机、固定翼航模、航拍无人机等空中载具的实时影像传输场景，能够将机载摄像头采集的画面信号稳定传输至地面接收端，为操控者提供低延迟的第一视角飞行画面，支撑竞速飞行、航拍取景、特种作业巡检等多种航模应用需求。从实际用途来看，该模块承担着5.8GHz频段下400mW功率的无线信号发射任务，可在开阔无遮挡环境下实现数公里范围的稳定图传覆盖，满足多数消费级及入门级专业航模的传输距离要求，适配市面主流的FPV摄像头与地面接收设备，具备良好的通用适配性。在功能特性设计上，模块顶部采用多道平行鳍片式散热结构，能够在持续高功率发射状态下快速导出射频电路产生的热量，避免长时间工作出现过热降频、信号衰减甚至器件损坏的问题，保障户外复杂环境下的工作稳定性；前端设置标准SMA天线接口，可根据使用场景更换不同增益的全向或定向天线，灵活调整信号覆盖范围与传输指向性；底部采用PCB直插式安装结构，搭配两侧黑色快插式接线端子，无需额外焊接即可完成电源与信号线路的连接，大幅降低航模组装过程中的接线难度，提升装机与后期维护的效率。从设计思路来看，整体结构采用紧凑化布局，将射频处理电路、功率放大电路、电源管理电路全部集成在金属屏蔽壳体内部，既能够减少外界电磁信号对射频发射的干扰，也可以避免模块自身的射频信号对机载飞控、GPS等其他电子设备造成串扰；壳体底部延伸出的绿色PCB安装边预留了标准安装孔位，可直接通过螺丝固定在航模的设备舱安装位上，适配多数航模机架的通用安装孔距。在外形尺寸与安装边界上，模块整体采用长方体构型，鳍片散热结构未超出主体壳体的宽度范围，接线端子与天线接口分别布置在模块的两个相邻端面，不会在安装时与周边的电调、飞控等其他机载设备产生空间干涉，整体厚度控制在较低水平，能够适配狭窄的航模设备舱安装空间，安装完成后天线接口处于设备舱外侧，方便天线的拆装与角度调整，接线端子朝向机身内侧，便于整理内部走线，避免飞行过程中线路被气流拉扯脱落，整体结构设计充分考虑了航模装机的实际空间限制与使用维护需求。
