FrSky TFR8 SB 2.4G八通道航模接收机结构设计

　　这款FrSky TFR8 SB接收机是航模遥控链路里的核心信号接收部件，主要适配固定翼、多旋翼、直升机等各类遥控航空模型，也可用于小型无人车、无人船的遥控信号接收场景，承担着将遥控器发射的2.4G射频信号解析为通道控制指令，传输给飞控或舵机、电调等执行部件的核心作用，是遥控模型系统里保障操控指令准确传输的关键节点。从实际使用场景来看，这类接收机常被安装在航模机身内部的设备舱中，需要兼顾紧凑的安装尺寸、可靠的信号接收能力以及足够的通道输出能力，满足不同航模的舵面、动力、功能部件的控制需求。

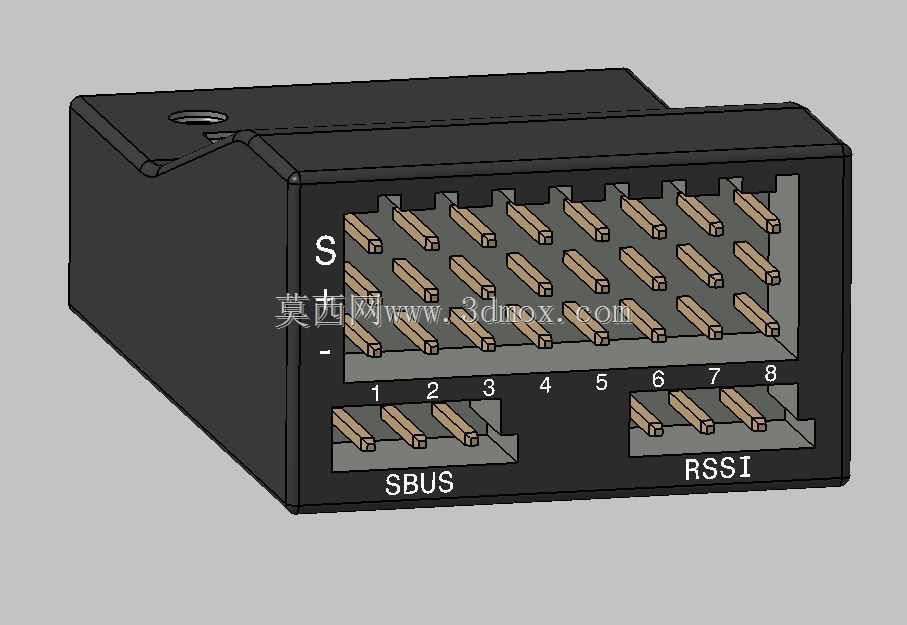

　　从功能特性上看，这款接收机支持8个独立通道输出，同时兼容S.BUS总线输出模式，既可以通过传统PWM信号直连常规舵机、电调，也能通过单根总线连接支持S.BUS协议的飞控系统，大幅减少布线复杂度，尤其适合内部空间紧张的小型航模使用。射频端采用2.4G频段通讯，支持FASST协议适配，跳频通讯机制能有效降低同频段其他设备的信号干扰，在多机同时飞行的航模场地也能保持稳定的信号连接，避免失控风险。接收机的信号输出端采用排针式接口设计，不同通道的信号针脚做了颜色区分，红黑对应电源正负极，白色对应信号输出，接线时可以快速识别针脚定义，减少接线错误的概率，排针的间距采用标准航模舵机接口尺寸，能直接匹配常规舵机插头，不需要额外转接线材。

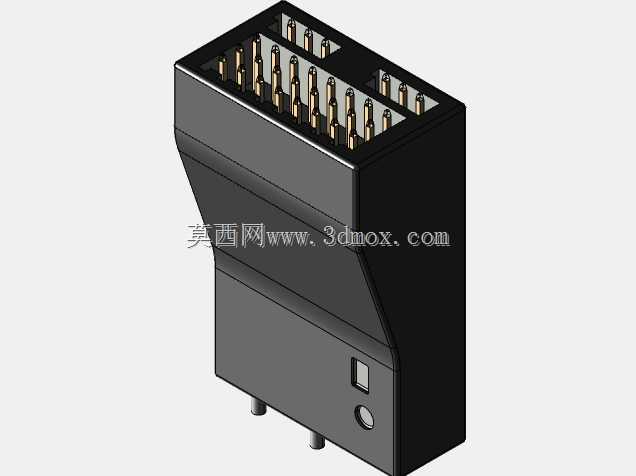

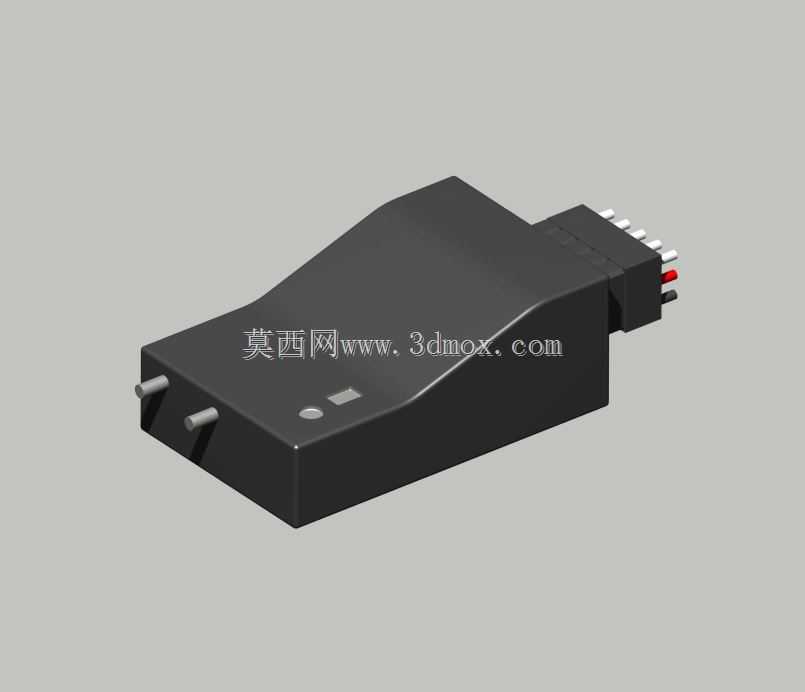

　　从设计思路来看，这款接收机的整体结构采用一体化黑色塑封外壳，外壳做了圆角处理，没有尖锐棱角，安装时不会刮伤航模内部的泡沫或蒙皮结构，外壳表面预留了绑定用的凹槽，可以直接用扎带穿过凹槽将接收机固定在机身设备板上，不需要额外设计安装支架，适配不同的安装空间。内部电路板的布局充分考虑了射频信号的传输需求，天线引出位置避开了金属接插件的遮挡，保证信号接收的灵敏度，电源输入部分做了宽电压适配设计，能兼容航模常用的5V至6V接收供电范围，避免因供电波动导致的接收机重启问题。接插件部分采用沉板式排针设计，排针与外壳端面齐平，既可以保护插针不受外力弯折，也能让插头插入后贴合外壳，减少飞行过程中震动导致的插头松脱问题。

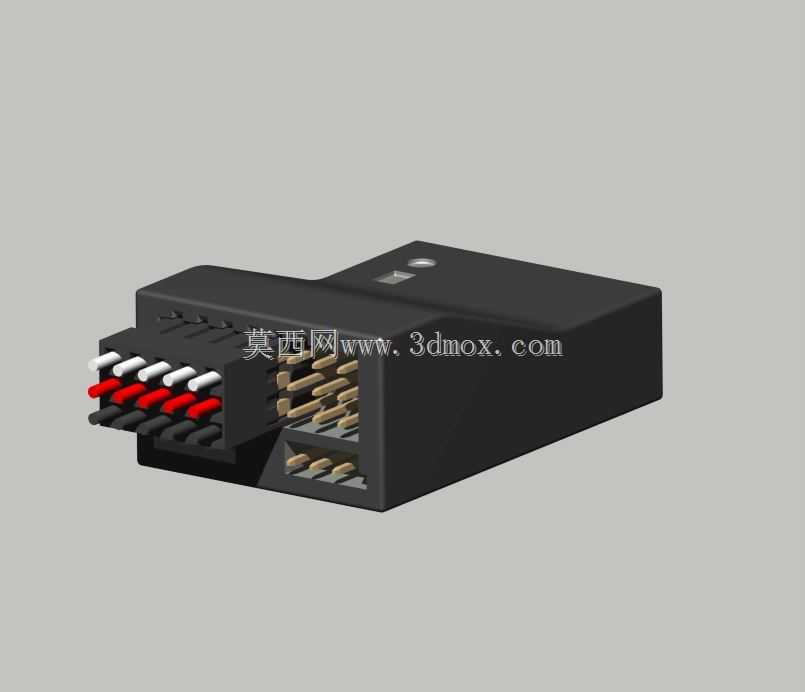

　　从外形尺寸与安装边界来看，这款接收机整体为长方体结构，长度方向适配标准8通道排针的布局宽度，宽度和厚度控制在较小的尺寸范围内，能塞入250级穿越机、小型固定翼的狭窄设备舱中。安装时需要注意接收机的天线部分要尽量远离碳纤维板、金属舵机、大电流电调等会屏蔽射频信号的部件，两个天线尽量呈90度夹角布置，保证不同飞行姿态下都能有良好的信号接收角度。接插件端的伸出长度要预留足够的插头插拔空间，避免安装后插头被机身结构顶住无法插紧，外壳的安装固定位置要避开机身的震动源，比如电机安装座附近，长期高频震动可能导致内部接插件虚焊，影响使用可靠性。在结构建模过程中，需要准确还原排针的针脚间距、外壳的固定凹槽位置、天线的引出方向，方便使用者在航模整体设计时提前预留安装位置，模拟布线走向，避免实际组装时出现空间干涉、接线长度不足等问题。同时模型还原了外壳表面的指示灯位置，实际使用中指示灯可以直观反馈接收机的对频状态、信号强度，建模时保留该细节也能帮助使用者在虚拟装配时确认指示灯的可视角度，方便飞行前的状态检查。
