三旋翼飞控PCB板引脚重定位结构设计

　　做三旋翼航模装机调试的结构工程师多半都遇到过飞控接线乱的问题，常规飞控板的引脚散在板体四周，接完电调、接收机、GPS模块之后，线束横七竖八堆在飞控上方，不仅要额外理线扎带固定，装机时上盖还容易压到线芯导致接触不良，炸机的时候松散的线束还容易勾到机架结构扯断焊盘。这次做的这款飞控板结构调整，核心就是把所有外接引脚全部重新排布到板体后部，从根源上解决三旋翼装机的布线痛点。

　　从实际装机场景来看，三旋翼的机架布局和常规四旋翼有明显区别，尾部舵机的安装座刚好在飞控安装位的后上方，常规飞控的侧置引脚接完线之后，线束要绕开舵机摇臂的运动范围，很容易和舵机拉杆产生干涉，飞行过程中舵机往复动作磨破线皮的故障在三旋翼装机里占比不低。把引脚全部挪到板体后部之后，所有外接接线都可以顺着尾部碳杆方向走线，直接和电调、舵机、接收机的线束汇总到尾部走线槽里，整个飞控安装位的上方没有任何多余线束，机架上盖可以完全贴合安装，不需要额外做避位开槽，也不会出现线束被摇臂剐蹭的问题。

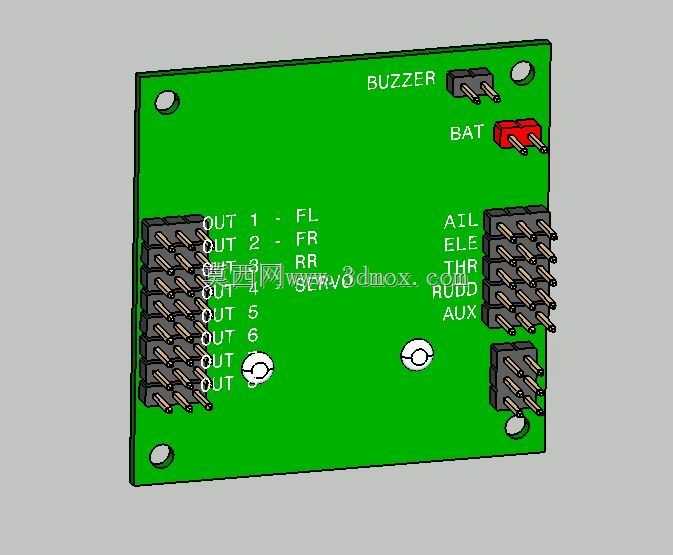

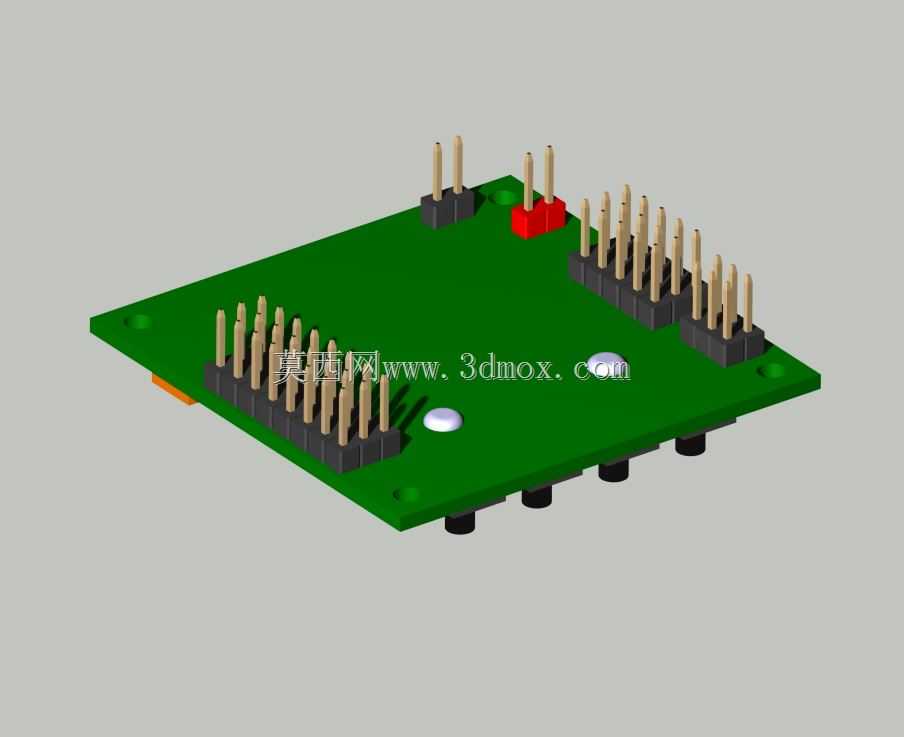

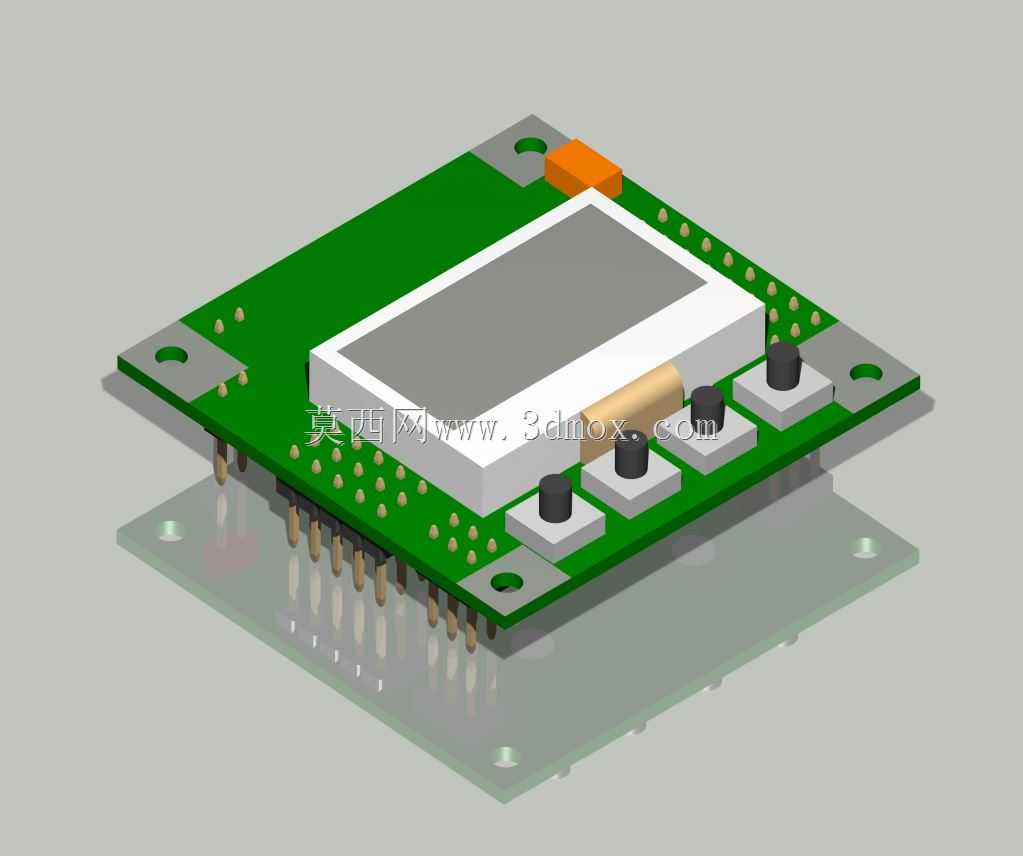

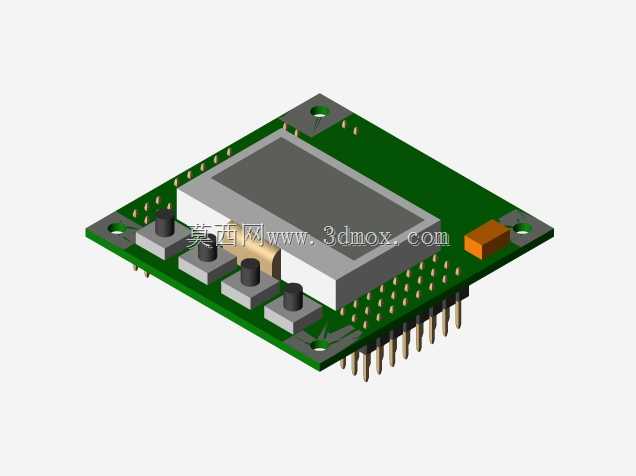

　　结构设计上，板体保留了原KK2.1.5飞控的核心元件布局，显示屏居中放置在板体上半区，四个调节按键排布在显示屏右侧，操作时不会被接线遮挡，板体四个角预留的Φ3.2安装孔位和原版本完全一致，孔位中心距保持45mm标准尺寸，可以直接兼容市面上绝大多数三旋翼、多旋翼的飞控安装减震座，不需要重新打孔调整安装位，替换原有飞控的时候直接拧上减震球就能用，不用改动机架结构。板体边缘做了0.5mm的圆角处理，避免装机时锋利的板边割伤线皮，后部的排针采用卧式90度排针，引脚朝向正后方，排针间距保持标准2.54mm，和常规杜邦线接头完全匹配，接线时不需要定制特殊接头，普通航模玩家用常规配件就能完成接线。

　　安装边界方面，板体整体外形尺寸为50mm50mm12mm，其中厚度包含了下方排针的突出高度，安装时飞控板底部和安装板之间预留3mm的减震间隙即可，后部排针突出板体后边缘8mm，布线时只需要在尾部预留10mm的走线空间，不会占用机架两侧的设备安装位，原本用来放GPS或者图传发射模块的侧方空间可以完全保留，不会因为飞控接线挤占其他设备的安装位置。板体上的橙色复位按钮放在板体前侧边缘，装机后即使盖上上盖，也可以通过上盖预留的小孔直接按到复位键，不需要拆开上盖就能操作复位。

　　从实际使用的角度来说，这种引脚后置的布局还有一个额外的好处，就是飞控的校准操作更方便，常规侧置引脚的飞控接完线之后，USB口经常会被线束挡住，校准加速度计或者升级固件的时候要拔掉好几根线才能插上USB，这款布局把USB口也同步放到了后部排针的侧边，接线之后所有接口都在同一侧，插USB的时候不需要动其他接线，调试效率高很多。板体下方的排针长度控制在6mm，刚好可以穿过两层减震板的安装位，不会因为排针过长顶到下方的安装板导致飞控倾斜，影响陀螺仪的校准精度。

　　做这类航模电子配件的结构设计，很多时候不需要改动核心电路，只需要根据实际装机的场景调整接口和元件的布局，就能大幅降低装机难度，减少飞行故障的概率。这款引脚重定位的飞控结构，完全适配三旋翼的装机空间，在不改变原有飞控功能和安装兼容性的前提下，解决了布线干涉、线束杂乱、调试不便的实际问题，不管是新手装机还是老玩家做轻量化装机，都能省去不少理线和避位的麻烦。
