冷冻室电气控制柜体内部布线结构设计

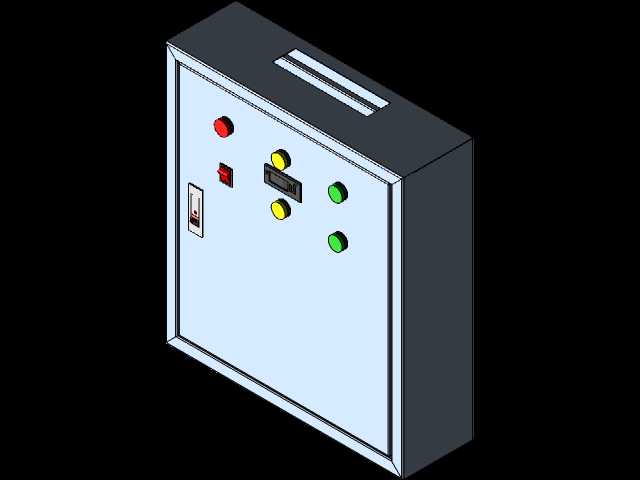

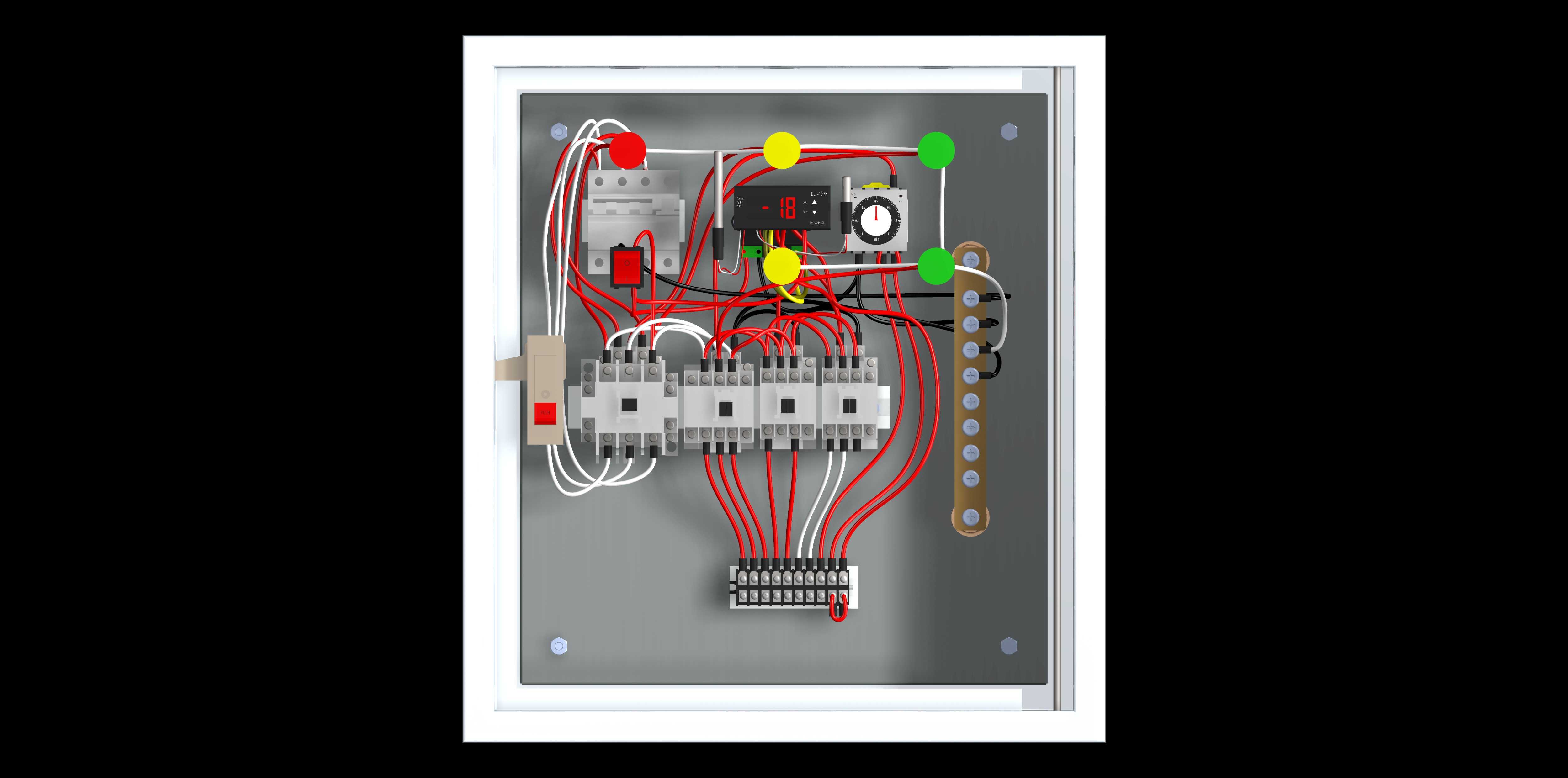

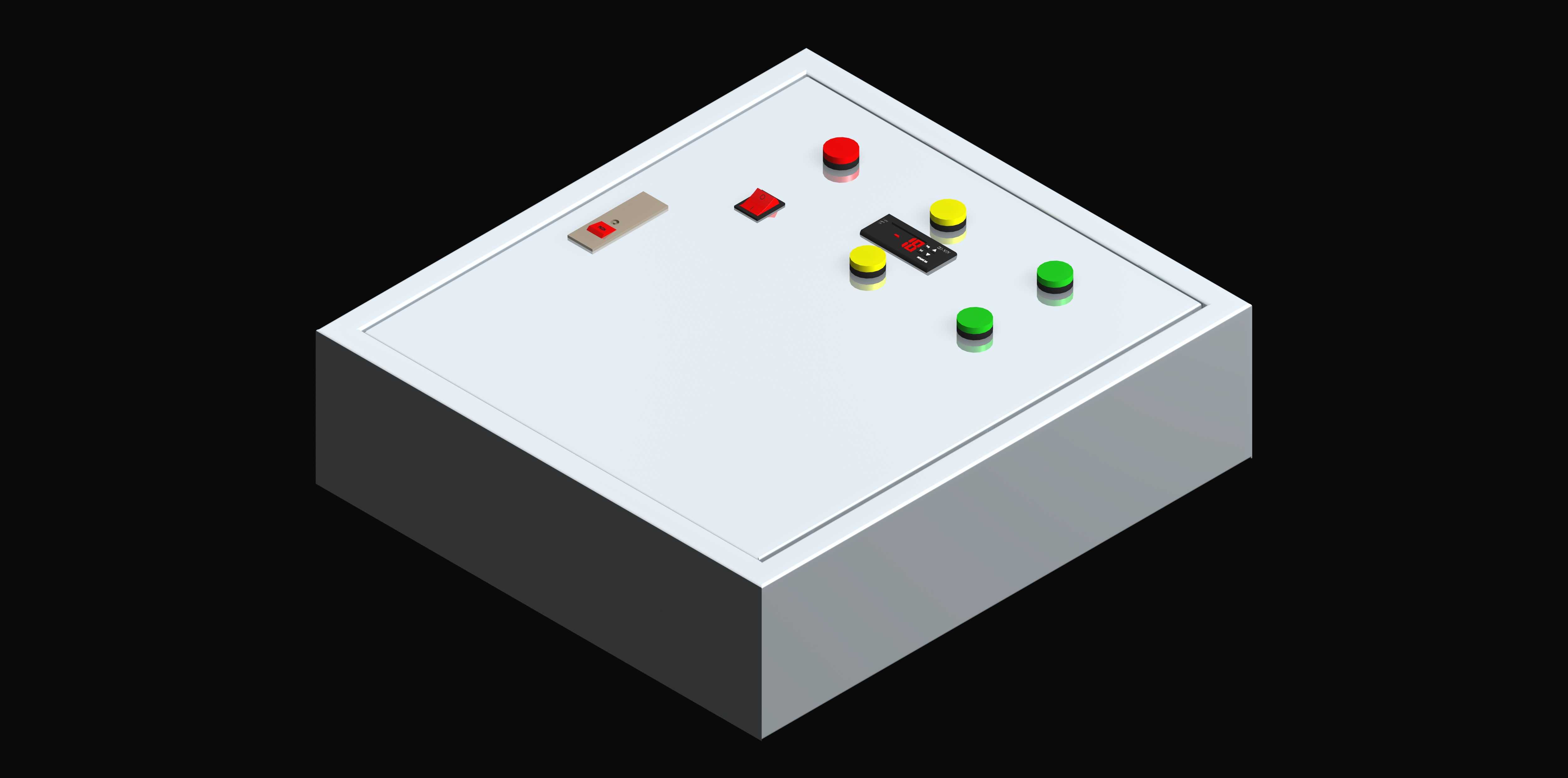

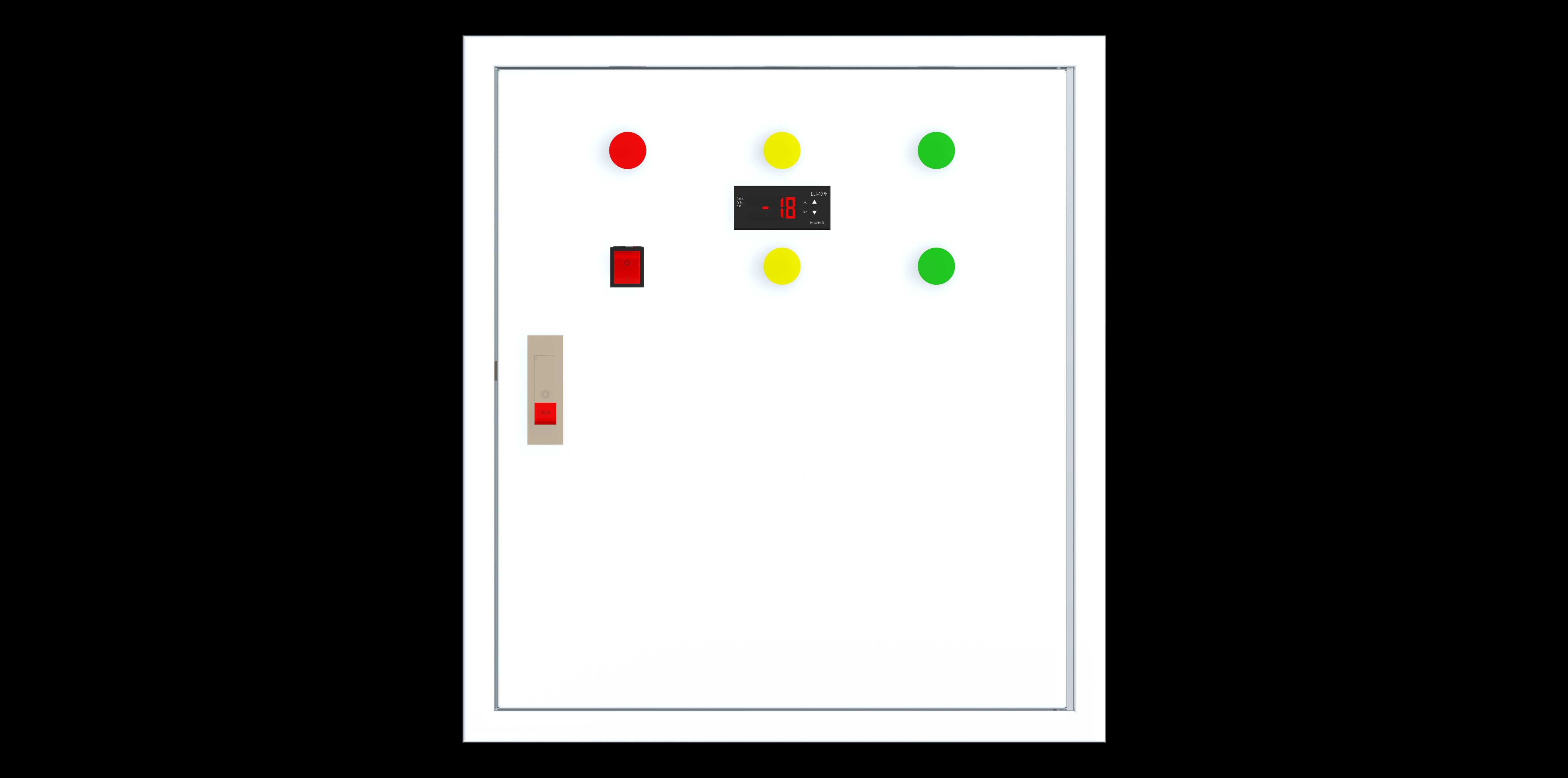

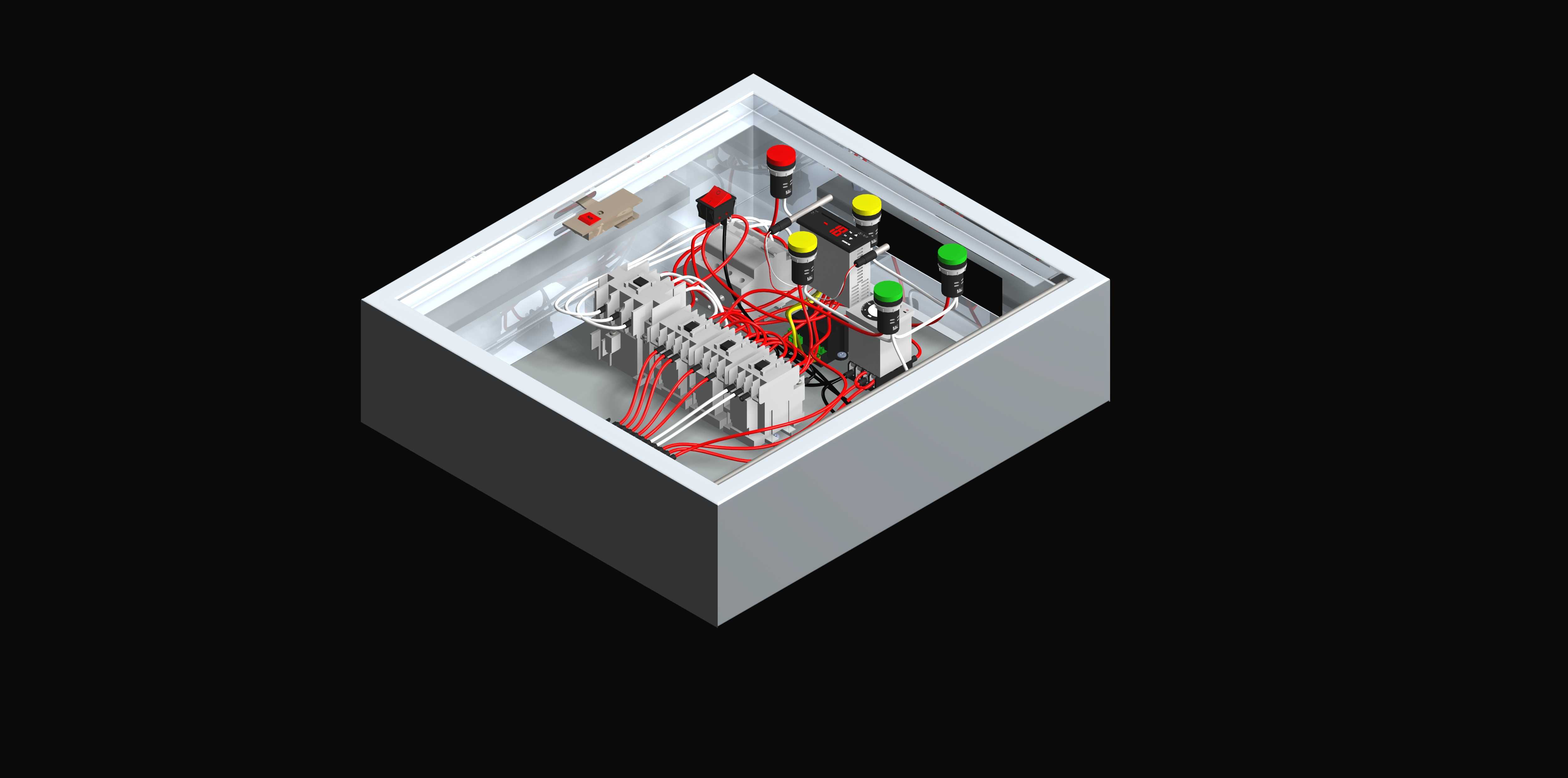

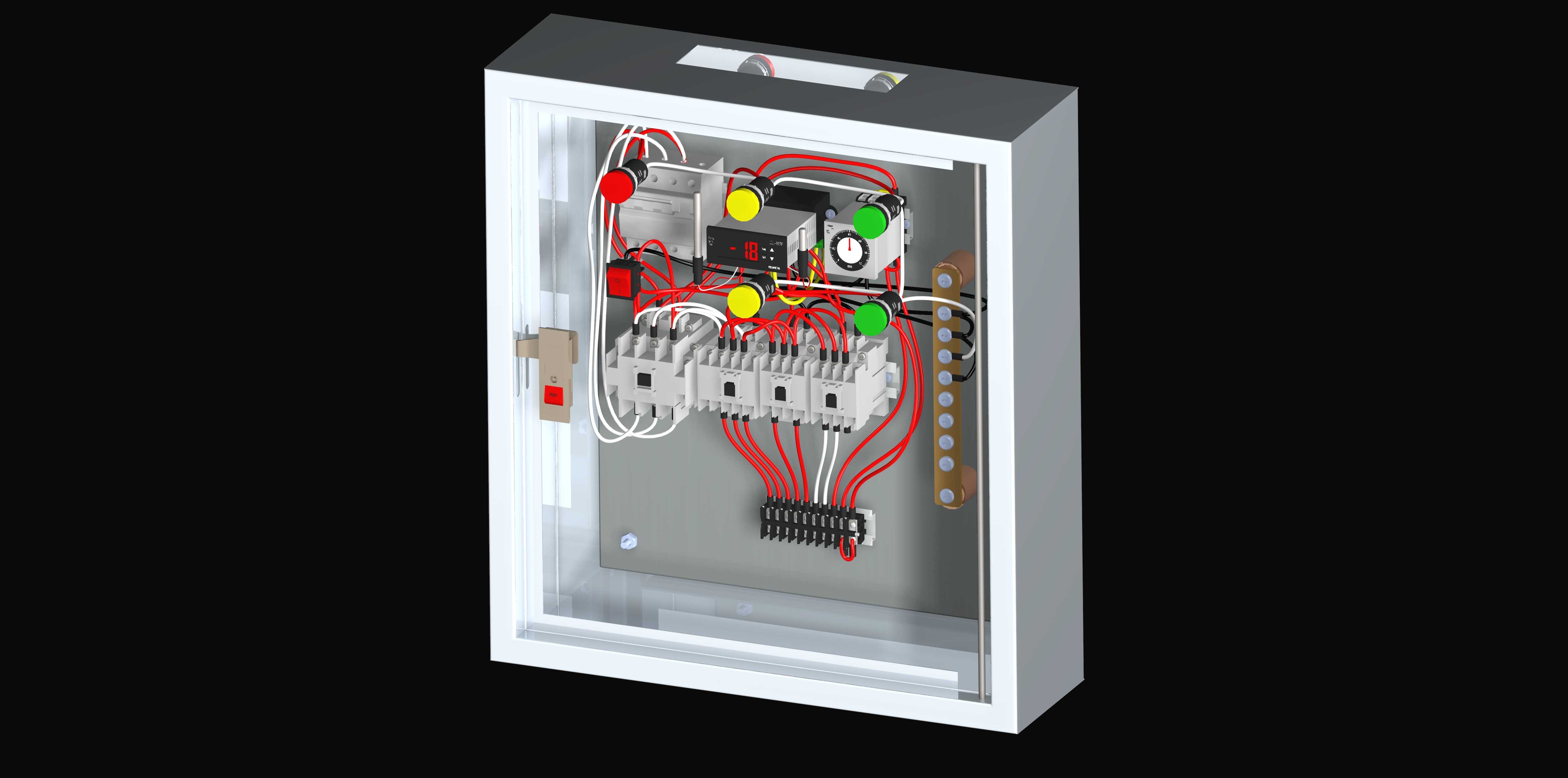

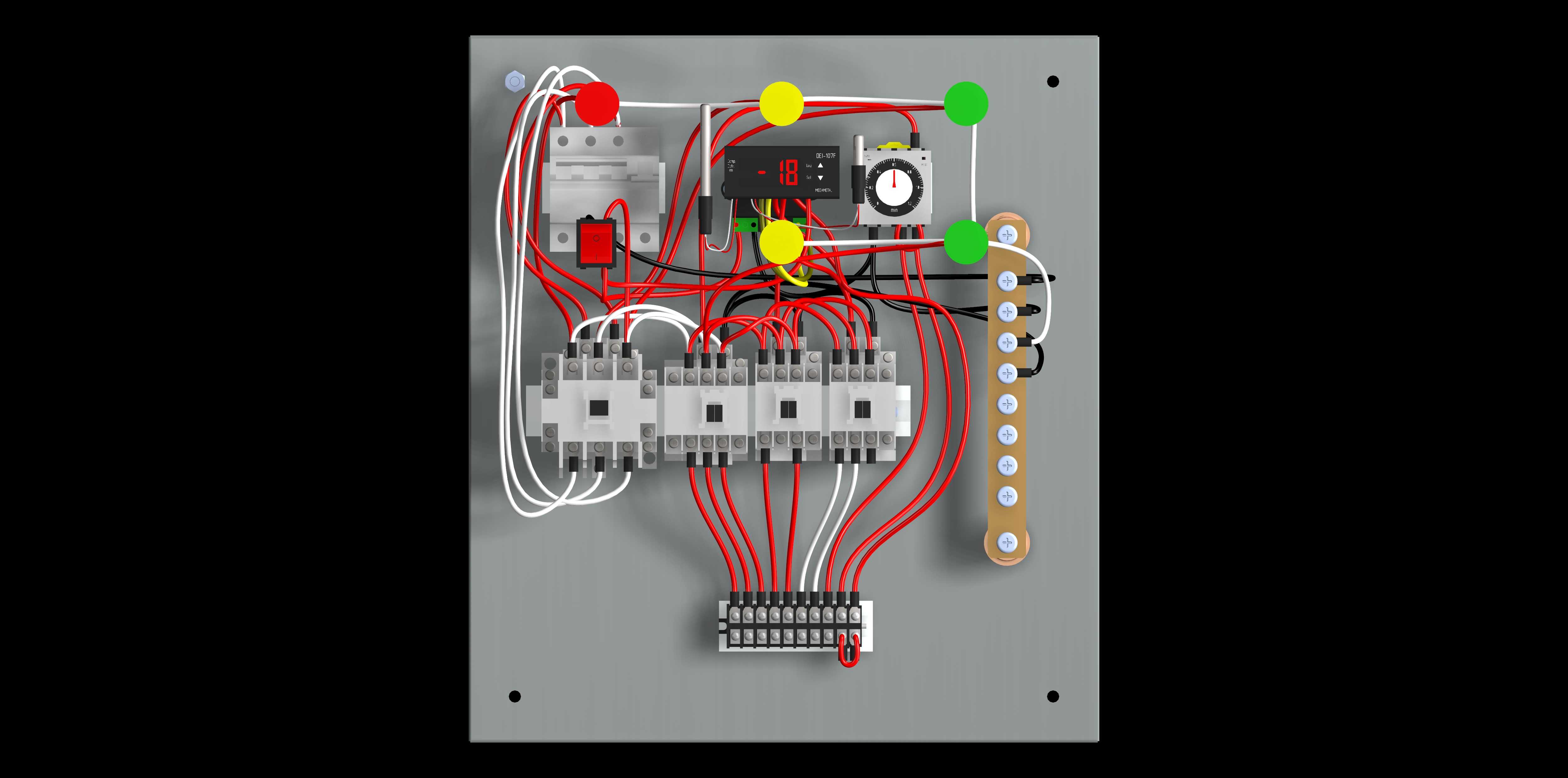

这款冷冻室电气控制柜体主要应用于商用冷链冷冻存储场景，适配中小型低温冷冻库房、商超立式冷冻陈列柜、餐饮后厨冷冻存储单元的电气控制需求，承担冷冻制冷系统的动力配电、运行逻辑控制、状态指示与故障保护的核心作用，是冷冻设备稳定运行的核心控制载体。柜体采用壁挂式安装结构设计，整体外形方正紧凑，透明防护门板既可以直观观察内部元件运行状态，也能阻挡外界粉尘、水汽侵入内部电气回路，适配冷冻设备周边低温、易结露的特殊使用环境，安装边界预留了充足的墙面固定点位与进出线开孔位置，可适配不同规格的线缆布设需求，无需额外对柜体进行二次开孔改造。内部元件排布遵循强弱电分离、操作路径最优的设计思路，上层区域排布状态指示按钮、功能切换旋钮与控制保护开关，操作人员无需打开柜门即可通过透明门板观察指示灯状态，紧急情况下可直接操作外露的急停元件快速切断回路；中层区域排布多组配电保护断路器，每一组断路器对应独立的制冷回路、化霜回路、照明回路与风机回路，单回路故障时可独立切断不影响其他功能模块运行，降低故障排查与维护的难度；下层区域布设接线端子排与接地铜排，所有外部接入线缆、内部元件连接线均通过端子排规整转接，布线时红白色线路分别对应主回路与控制回路，走线沿柜体侧边线槽规整排布，既避免线路杂乱干扰元件散热，也能防止低温环境下线路硬化弯折造成的绝缘层破损。设计过程中充分考虑冷冻场景的低温运行特性，元件选型预留了足够的温度冗余，接线点位做了防松脱处理，避免长期低温环境下元件触点收缩造成的接触不良问题；柜体内部预留了充足的散热间隙，即使在持续运行状态下也能保证元件工作温度处于合理区间，同时接地铜排与柜体金属结构可靠连接，可在出现漏电故障时快速引导故障电流接入接地系统，保障操作人员与设备的使用安全。
