台达VFD-B系列通用型变频器外观结构

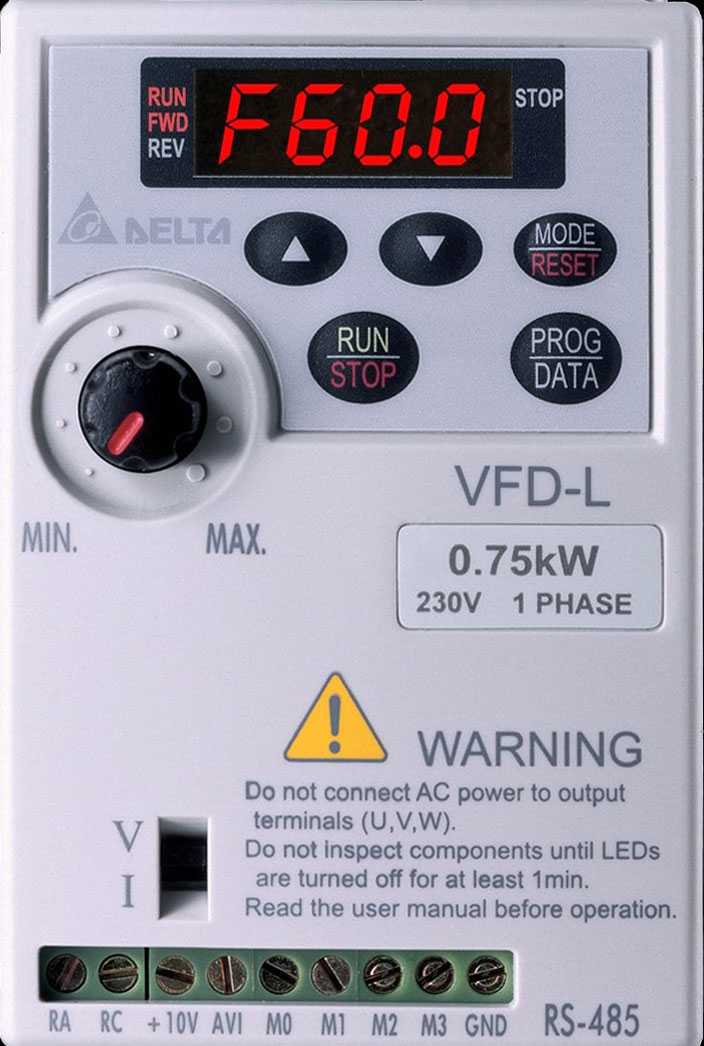

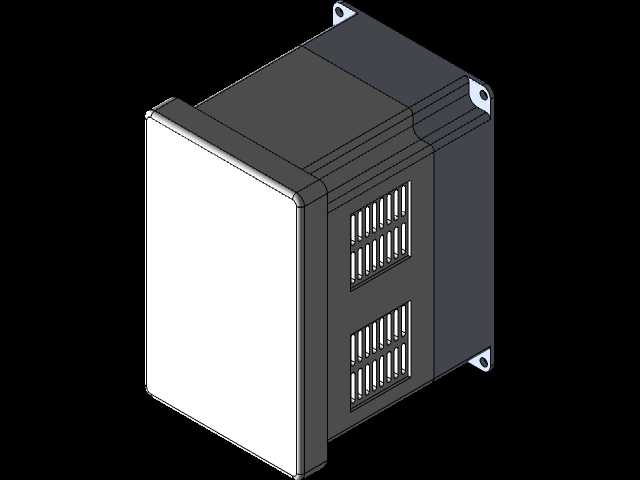

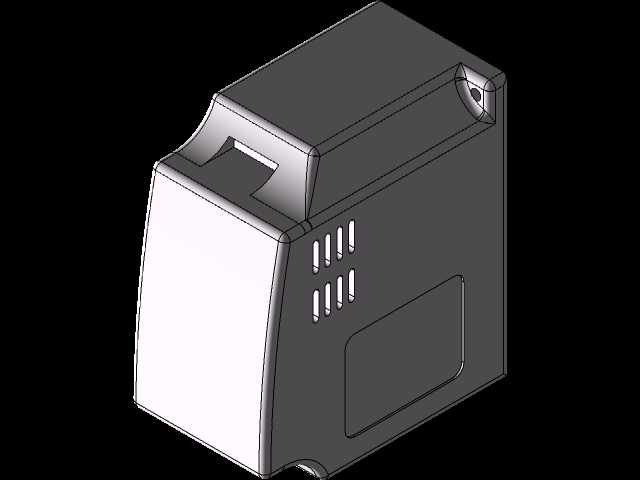

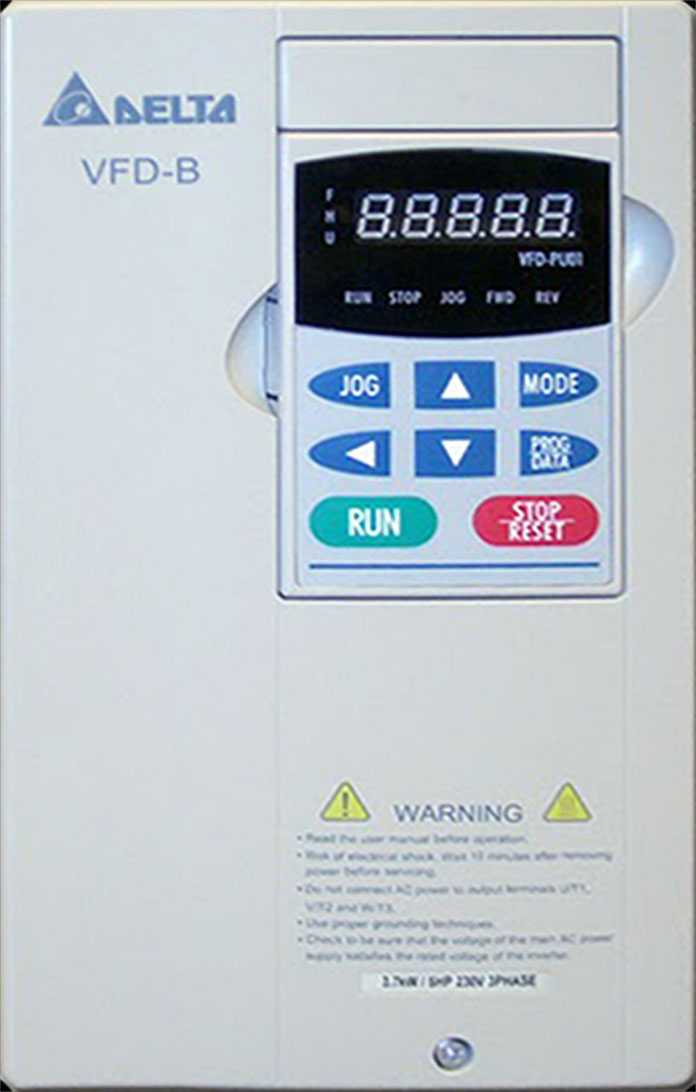

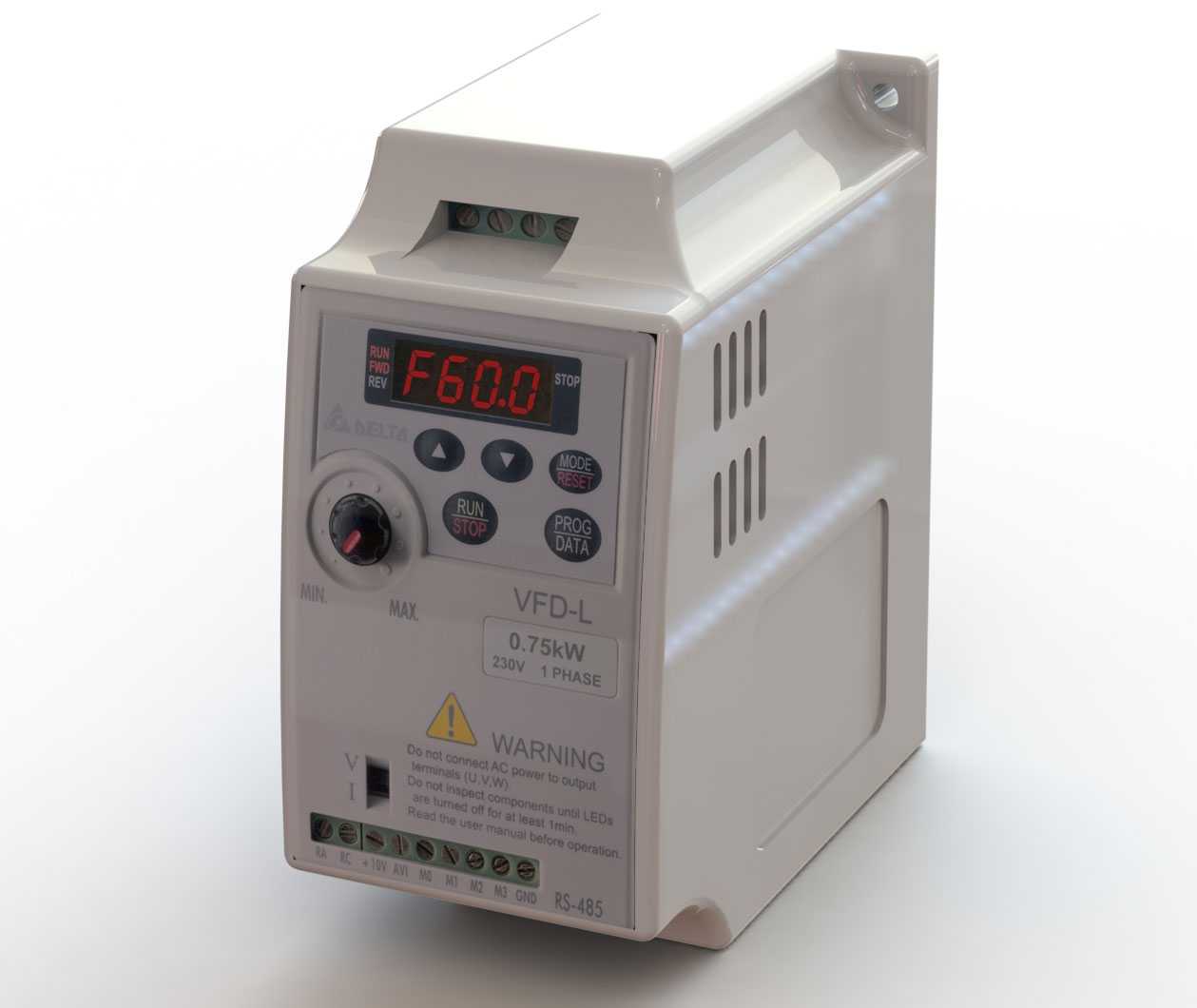

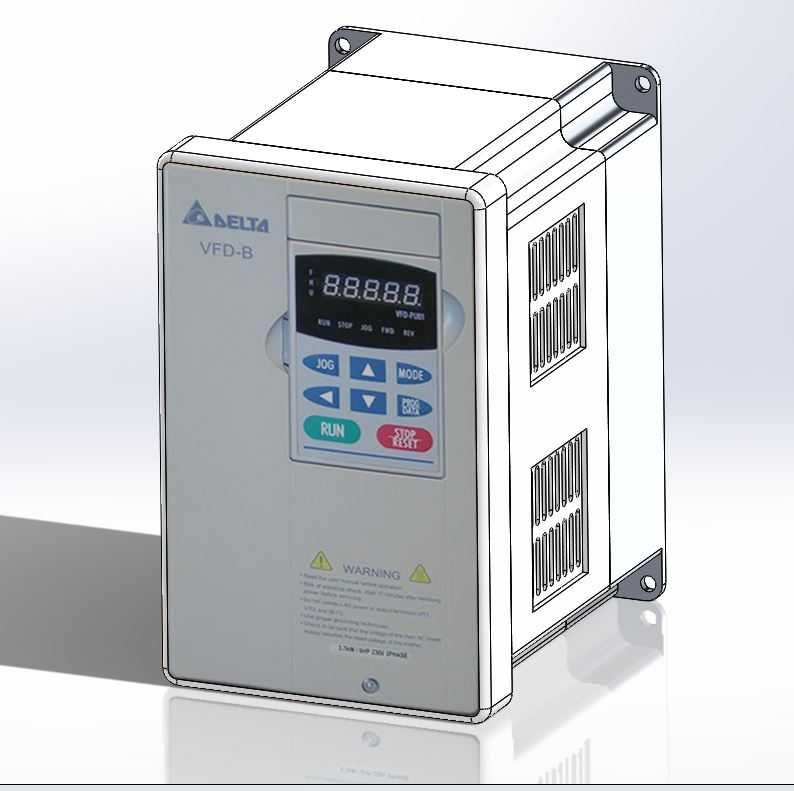

这款变频器是工业传动系统里的核心电控部件，主要应用在各类需要电机调速的生产场景中，比如输送线的转速匹配、风机水泵的流量调节、机床主轴的转速控制、纺织设备的线速度同步等场景，能够通过改变输出电源频率来控制三相异步电机的运转速度，替代传统的风门、阀门节流调节方式，大幅降低设备运行的能耗，同时提升整套设备的运行控制精度。从实际使用需求出发，这款产品的设计充分考虑了工业现场的安装与操作便利性，外壳采用壁挂式安装结构，四个边角预留了带金属衬套的固定安装孔，能够直接固定在电控柜内壁或者设备机架的安装板上，安装时不需要额外定制复杂的安装支架，适配常规的电控柜安装空间预留标准。正面操作区域做了内凹式设计，嵌入了数码显示面板与实体操作按键，显示区域可以实时输出当前运行频率、输出电流、故障代码等关键运行参数，按键区域涵盖了运行、停止、参数调整、模式切换等常用操作功能，操作人员不需要打开柜门就可以完成基础的参数调试与运行状态查看，操作区域的贴膜做了防油污、防泼溅处理，能够适配车间多粉尘、少量油污的复杂使用环境。外壳侧面设计了多组格栅式散热通风槽，对应内部功率模块的散热风道位置，能够保证设备长时间满负载运行时的热量顺利散出，避免高温导致的元件老化加速与故障停机，外壳的边角做了圆弧过渡处理，既可以避免安装过程中划伤操作人员，也能提升外壳整体的结构强度，降低运输、安装过程中磕碰导致的外壳破损概率。接线区域设置在设备的下部，预留了足够的接线操作空间，能够适配不同线径的动力线与控制线接入，接线端子排布清晰，强电与弱电端子做了分区隔离，能够减少强电干扰对控制信号的影响，提升设备运行的稳定性。整体外形尺寸紧凑，不会占用过多的电控柜内部安装空间，安装边界清晰，在做电控柜布局设计时可以直接参考该结构预留安装与走线空间，不需要额外预留过多的冗余位置。
