刚柔结合印制电路板组件结构设计

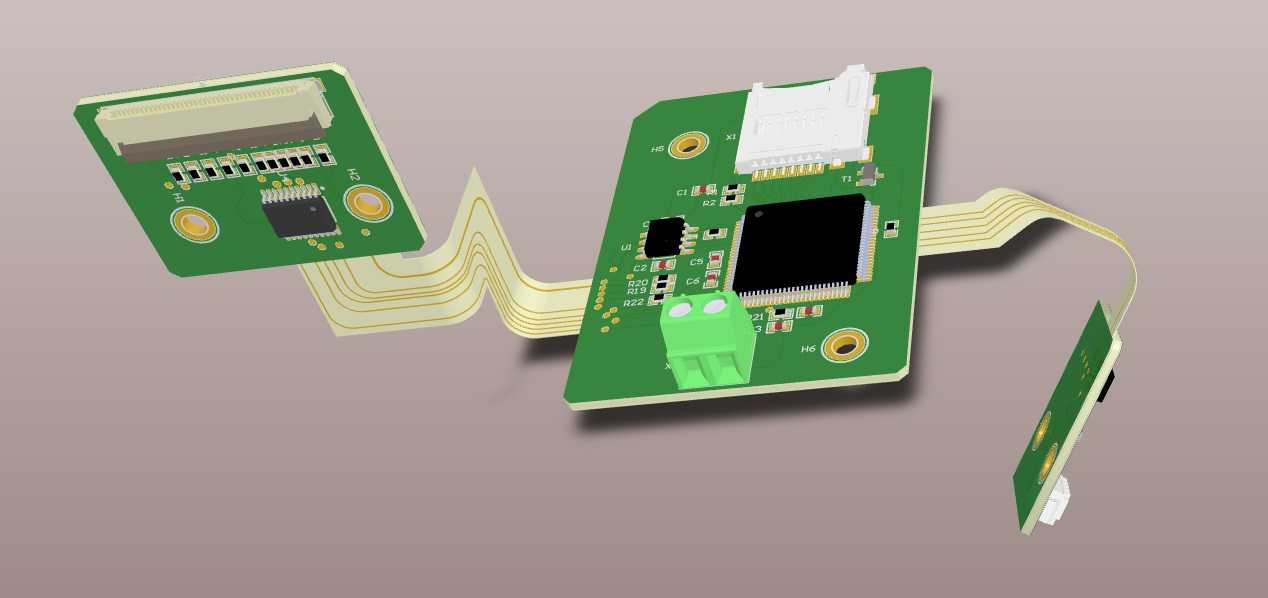

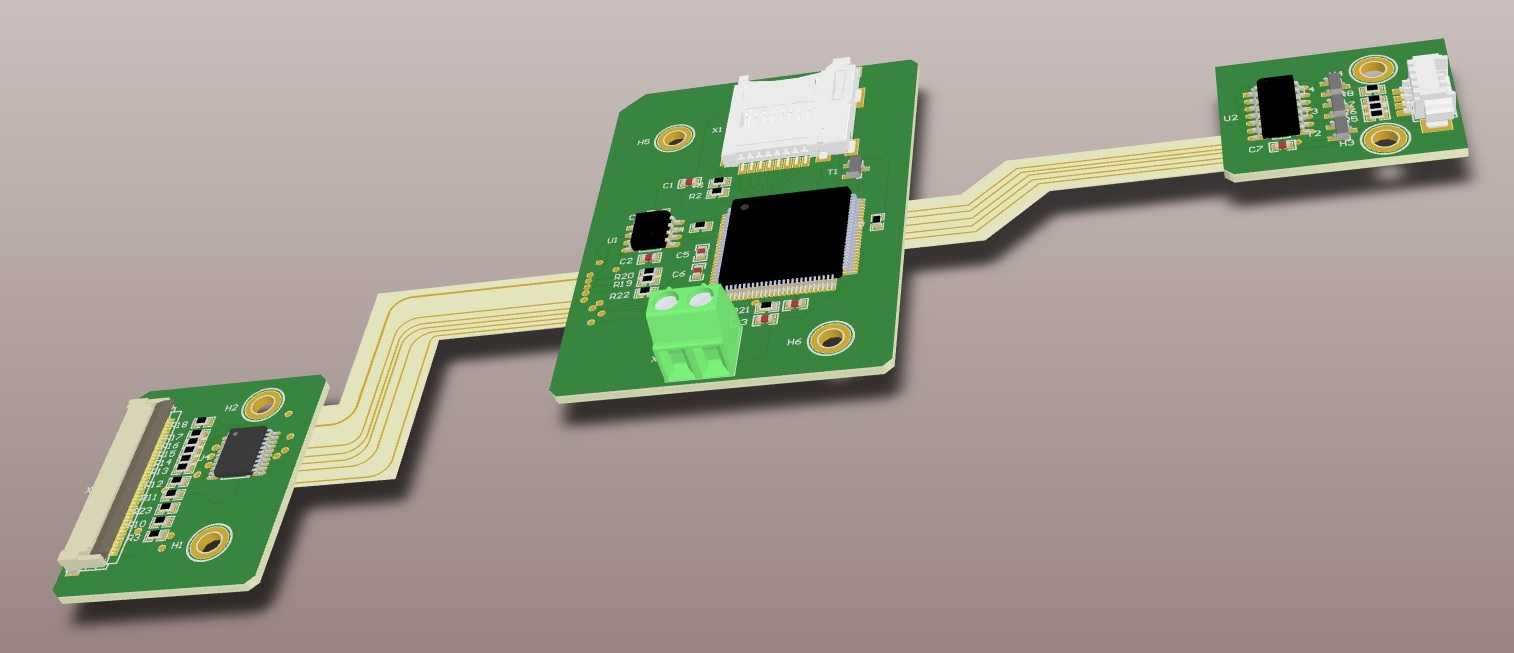

刚柔结合电路板是现代电子设备内部实现立体布线、动态连接的核心电子互联组件，广泛应用于消费电子、工业控制、车载电子、智能穿戴设备等需要弯折布线、节省安装空间、提升连接可靠性的场景中，能够替代传统线束与分离式硬板接插方案，大幅降低设备内部的装配复杂度，减少接插件带来的接触不良风险，同时适配设备内部非平面的安装空间，满足产品小型化、轻量化的设计需求。本次设计的刚柔结合电路板组件，包含两块刚性印制板单元与连接两者的挠性线路部分，其中左侧刚性板集成了板对板连接器与贴片控制芯片，预留两个圆形安装定位孔，可通过螺丝直接固定在设备壳体的安装柱上，板对板连接器用于和其他功能模块实现快速插拔互联；右侧刚性板作为核心功能承载单元，集成了主处理芯片、存储卡座、接线端子与周边阻容、电源类贴片元件，同样预留两个对称的圆形安装孔，安装孔位置与设备内部安装凸台的定位尺寸完全匹配，保证装配后板体无晃动、无应力集中。连接两块刚性板的挠性线路部分采用弯折弧度优化设计，走线区域避开了弯折应力集中的弯折半径拐点，在满足最小弯折半径要求的前提下预留了足够的弯折余量，既可以实现两块刚性板在不同空间平面的安装固定，又能避免反复弯折导致的线路断裂问题，同时额外延伸出的挠性分支可连接侧边的小型功能板单元，实现多模块之间的信号互联。设计过程中充分考虑了安装边界约束，所有板边元件与安装孔的距离满足安规与装配间隙要求，板上元件的高度均控制在设备内部腔体的高度限制范围内，挠性板的弯折走向避开了设备内部的结构加强筋、螺丝柱等干涉区域，接线端子的开口方向朝向设备的走线侧，方便外部线缆的接入操作，存储卡座的插拔方向预留了足够的操作空间，无需额外拆解其他结构即可完成存储卡的更换。整体结构在保证电气连接性能的前提下，最大化压缩了组件占用的空间体积，减少了内部接插件的使用数量，提升了整体连接的抗振动、抗冲击性能，能够适应设备在移动、振动工况下的可靠运行需求。
