巴西标准三极电源插头内部结构设计

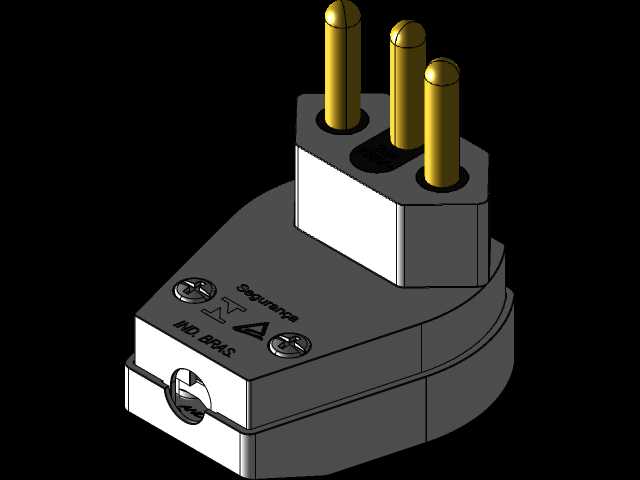

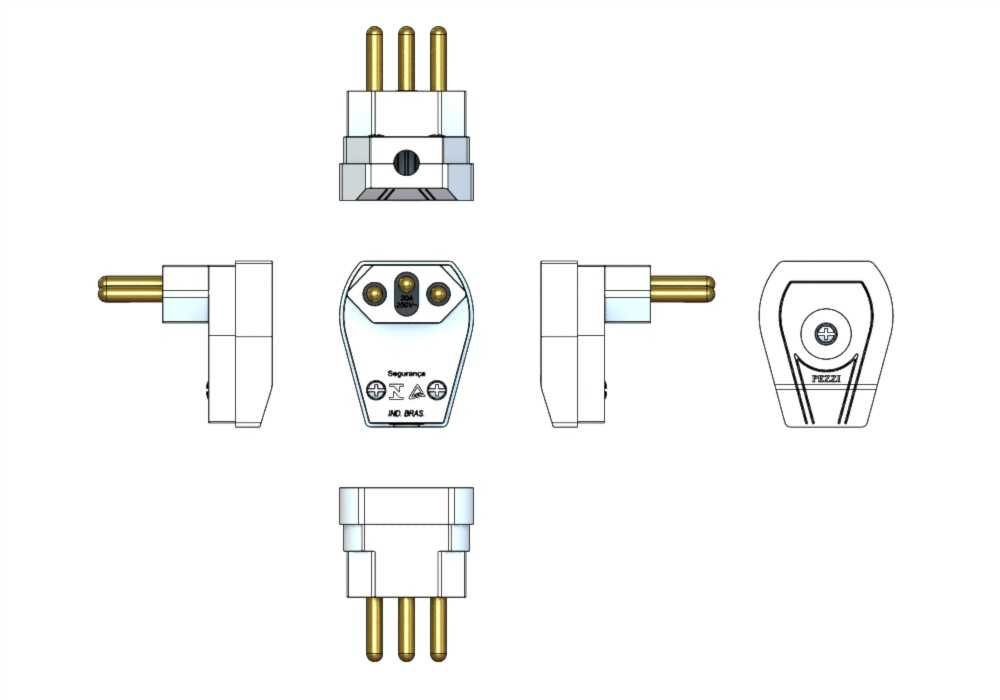

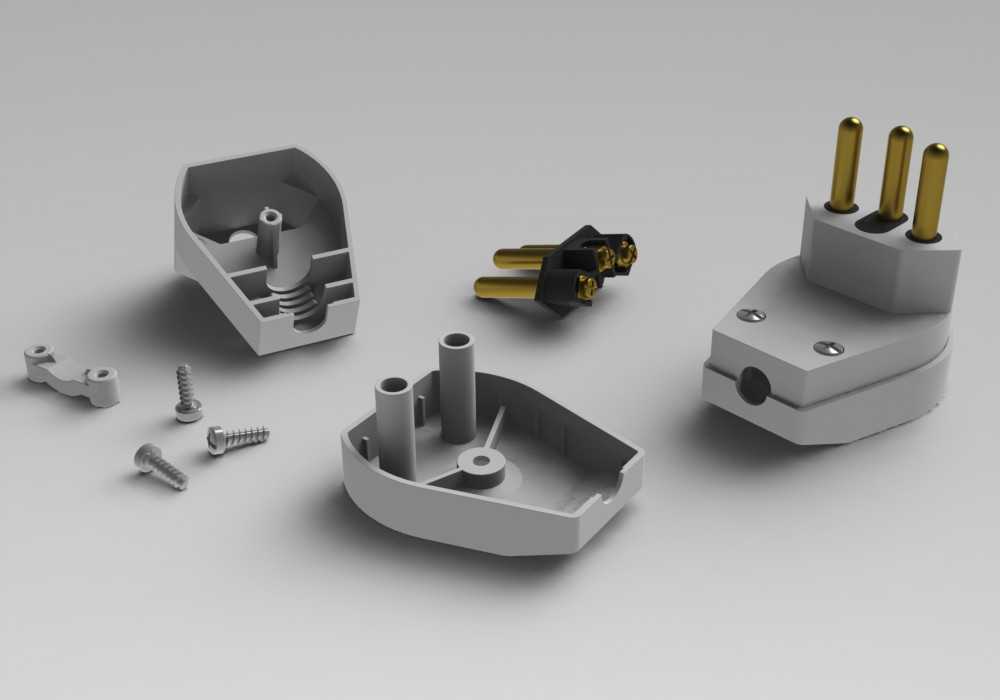

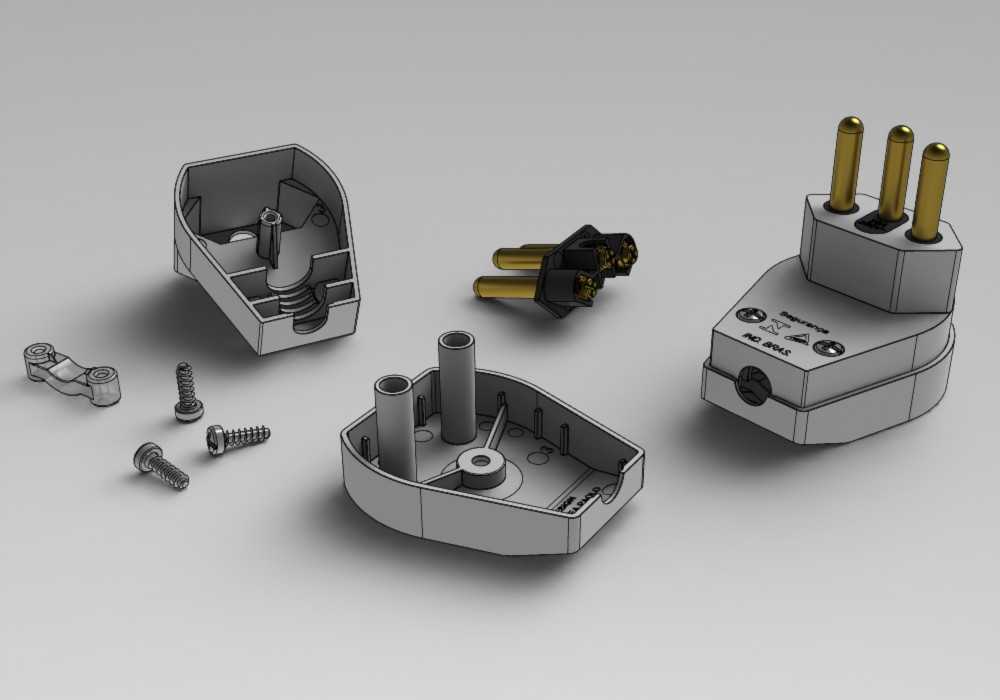

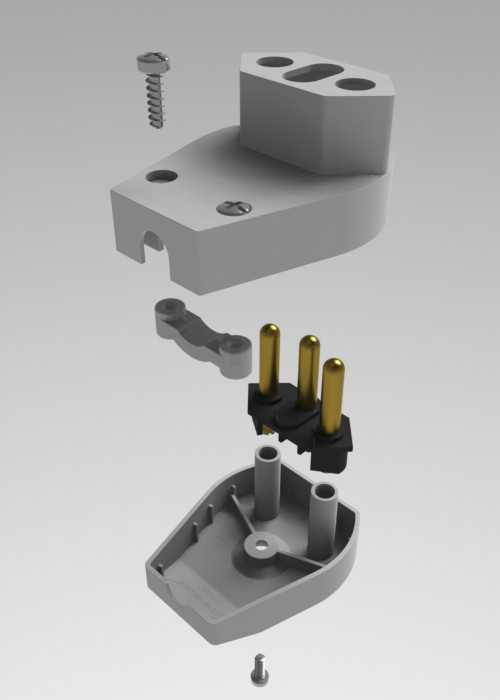

这款三极带接地电源插头，主要适配南美地区民用及轻工业低压配电场景，额定承载电流20A、耐压250V，插针直径4.8mm，是大功率固定式电器、商用小型机电设备取电连接的核心配套部件，常见于商用厨房设备、小型工业电动工具、固定式空调外机等需要可靠接地保护的用电场景，能够在大电流持续通断的工况下保持连接稳定性，避免接触不良引发的温升过高、打火等安全隐患。从结构设计来看，这款插头采用上下对合的壳体结构，壳体内部预留了精准的接线柱定位槽、线缆进线密封腔以及插针固定卡位，装配时先将外接三芯线缆从尾部进线孔穿入壳体内，分别将火线、零线、接地线对应压接在三根插针的尾部接线端，再将插针组件卡入下半壳的定位卡槽中，随后合上上半壳体，通过两颗自攻螺丝完成上下壳体的锁紧固定，内部的加强筋结构既可以提升壳体的抗挤压、抗摔落强度，也能对内部接线端形成物理隔离，避免不同极性的导线发生触碰短路。插针采用黄铜基材表面镀镍处理，兼顾导电性能与抗氧化能力，插针根部设计有防退凸台，卡入壳体后不会因反复插拔出现松动移位，尾部进线位置预留了线缆防弯折结构，能够缓解线缆反复弯折导致的线芯断裂问题。在安装边界上，插头整体外形符合对应地区的安规尺寸要求，插针间距、伸出长度完全匹配对应制式的插座尺寸，插合后插针与插座夹片的接触长度满足大电流载流要求，壳体边缘做了圆弧过渡处理，既提升握持插拔的手感，也能避免尖锐边角划伤操作人员，壳体合模缝位置设计有错位止口，装配后缝隙均匀，能够阻挡日常使用中的灰尘、溅水进入插头内部，提升使用安全性。这款插头的结构设计充分考虑了装配效率与使用可靠性，内部没有冗余结构，所有卡位、筋位都服务于零件定位与结构强化，适合采用阻燃尼龙材料注塑生产，能够满足电工产品的阻燃、耐温性能要求，在民用电器、小型商用设备的供电连接场景中具备很高的实用价值。
