金属型材焊接定位工装夹具结构

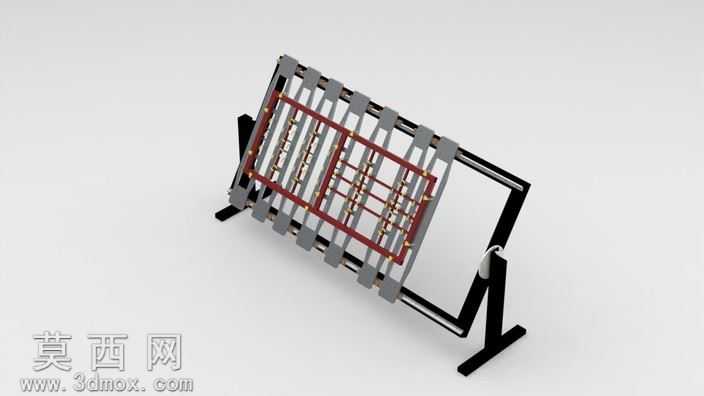

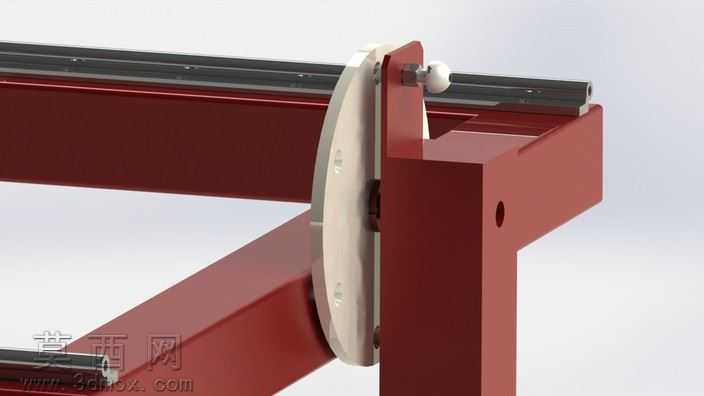

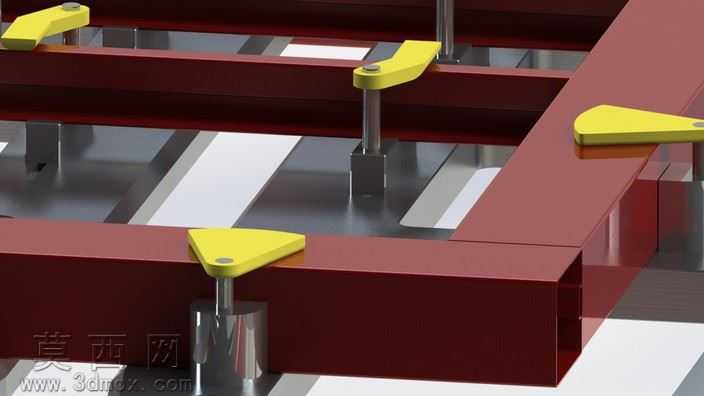

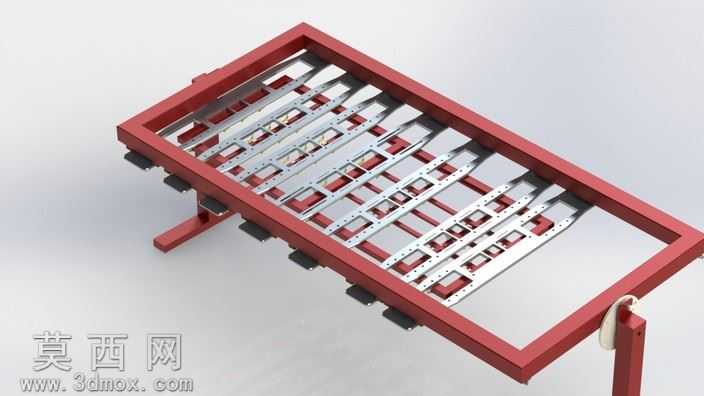

本作品为金属型材焊接作业配套的定位工装结构，采用三维参数化建模完成整体设计，建模过程中对各部件的装配公差、配合间隙做了严谨的参数设定，确保虚拟装配状态下各活动部件无干涉、定位基准完全对齐。渲染阶段采用哑光金属漆材质模拟焊接工装常用的钢材表面质感，对红色喷涂的型材框架做了细腻的漆面反光效果处理，金属定位圆盘部分做了拉丝金属材质表现，旋钮部件采用哑光工程塑料材质区分，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。结构设计上，该工装以圆盘形定位件为核心基准，通过侧边的锁紧旋钮实现快速装夹定位，可适配不同规格的矩形金属型材的直角拼接焊接作业，圆盘定位件与型材框架之间采用贴合式接触面设计，保证焊接过程中型材不会发生偏移错位，框架部分采用标准矩形型钢拼接结构，整体刚性充足，能够承受焊接作业中的外力冲击，避免工装变形影响焊接精度。设计思路围绕焊接作业的实际需求展开，重点解决小型金属框架焊接时的直角定位难题，摒弃了复杂的多部件调节结构，采用简洁的旋钮锁紧方式降低操作难度，定位接触面做了加宽处理来增大接触摩擦力，无需额外辅助固定即可完成型材的临时定位，有效提升小型金属构件焊接的作业效率，减少焊接后尺寸偏差、角度错位的问题，整体结构兼顾实用性与加工便利性，所有部件均可采用常规板材、型材加工制作，无需特殊定制加工件，适合小型加工场景的焊接作业使用。
