三孔位推导线线对接连接器结构设计

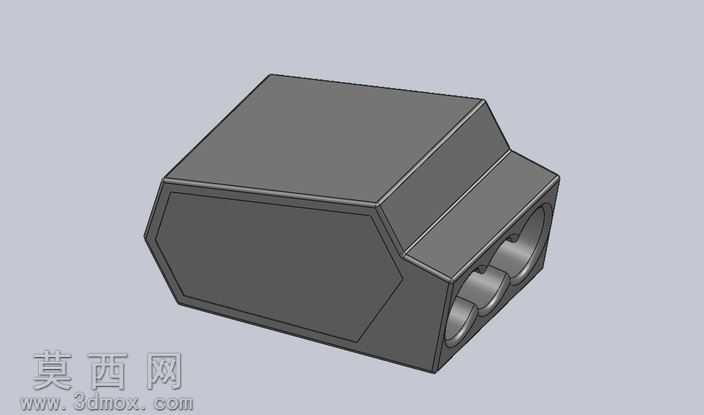

本作品为线端对接用推导线连接器三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，首先从连接器的功能需求出发，确定三孔位导线对接的核心布局，先绘制绝缘基座的主体轮廓草图，通过拉伸、拔模特征构建带斜切过渡的外壳主体，外壳边角做圆角过渡处理，既避免注塑生产时的应力集中问题，也能提升装配操作时的握持手感。针对导线插接的孔位结构，采用同轴拉伸切除的方式生成三个平行排布的圆形插接腔，腔体内壁预留适配金属插针的卡位槽结构，保证插针压装后不会出现轴向窜动，同时在插接腔的入口处做倒角导向设计，方便公母端对接时的快速对位，降低装配难度。模型的材质渲染阶段，为绝缘基座赋予哑光深灰色硬质塑料材质，调整材质的粗糙度参数还原普通工程塑料的磨砂质感，插接腔内壁做轻微的光泽度区分，模拟模具成型后内腔的光滑表面效果，整体渲染采用柔和的环境漫反射光源，清晰呈现外壳的棱线过渡与结构层次，无过度曝光或结构阴影遮挡问题。结构设计上充分考虑连接器的实际使用场景，外壳外侧的凸起加强筋与斜切面造型，既提升了基座的结构强度，避免插拔受力时出现壳体开裂，也能作为装配对位的识别标识，区分插接方向；整体壳体采用一体化注塑成型的结构逻辑，无多余拆分零件，减少后续装配工序，同时在壳体的分型面位置做贴合处理，建模时规避了倒扣、薄壁厚差过大等不利于注塑生产的结构问题，保证模型可直接对接生产工艺需求。建模全程采用全关联参数设计，若需调整孔位数量、插接腔直径或外壳尺寸，仅需修改对应草图参数即可完成整体结构的更新，适配不同线径、不同芯数的导线连接需求，模型细节完整，无缺失面、破面等几何错误，可直接用于装配验证、工程出图或3D打印样件制作。
