轨道交通列车受电弓结构三维设计

该受电弓是电力机车、动车组等轨道交通车辆从架空接触网获取电能的核心受流部件，广泛应用于干线铁路、城市轨道交通等电气化牵引场景，是车辆动力供给链路的关键衔接装置，其运行稳定性直接决定列车的供电可靠性与行驶安全。在实际线路运行中，受电弓需要在车辆高速行进状态下持续与接触网导线保持稳定的接触压力，既要避免压力过大造成接触网导线与滑板的异常磨耗，也要防止压力过小引发离线拉弧、供电中断等故障，同时还要适应不同线路区段接触网的高度变化、振动冲击以及复杂气象环境的考验。

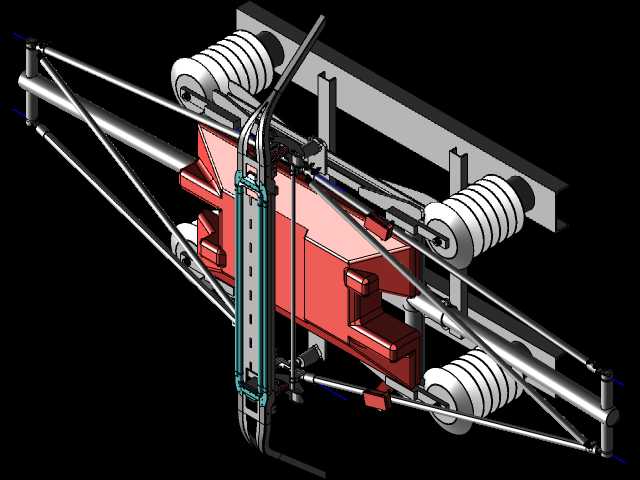

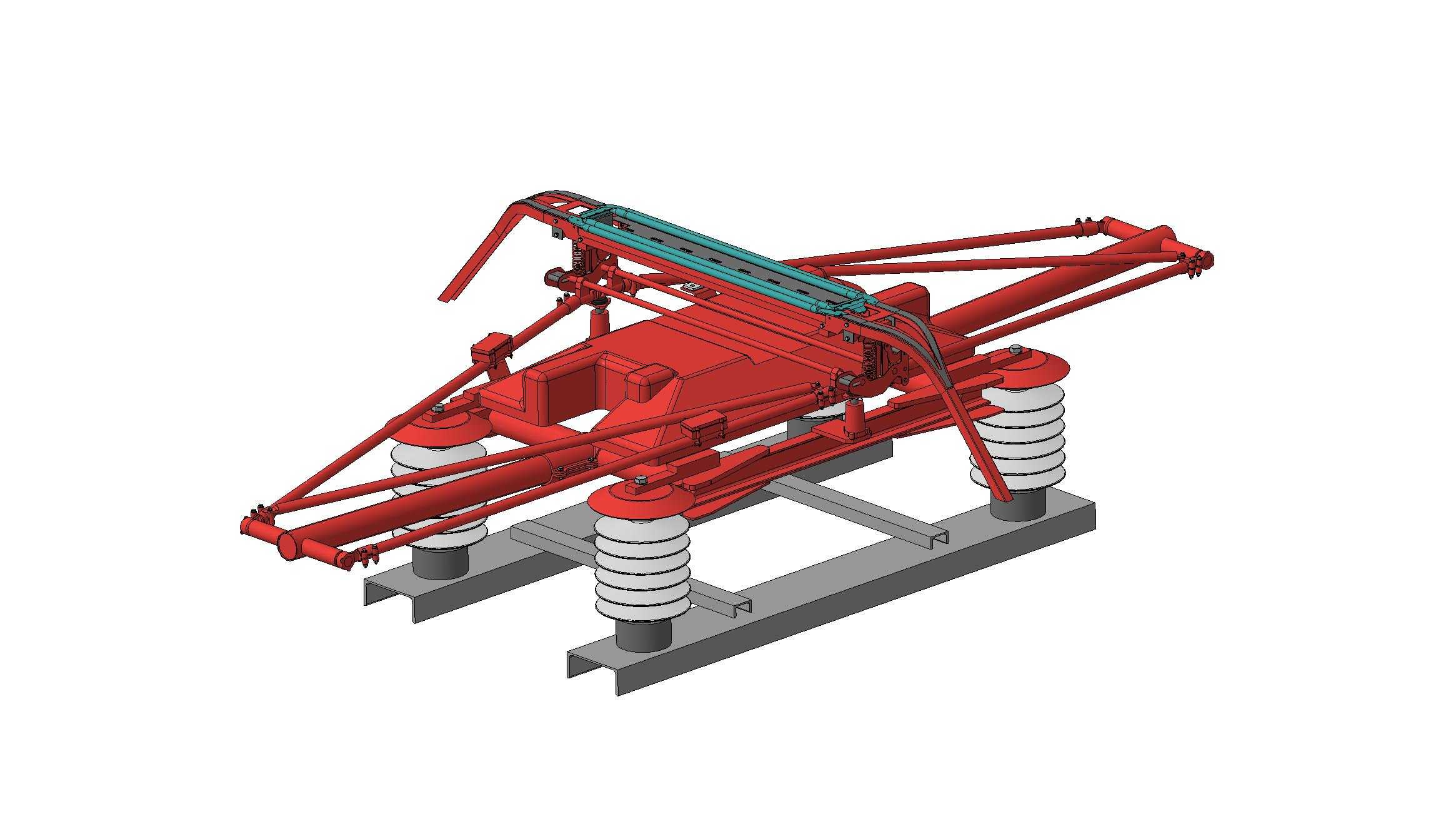

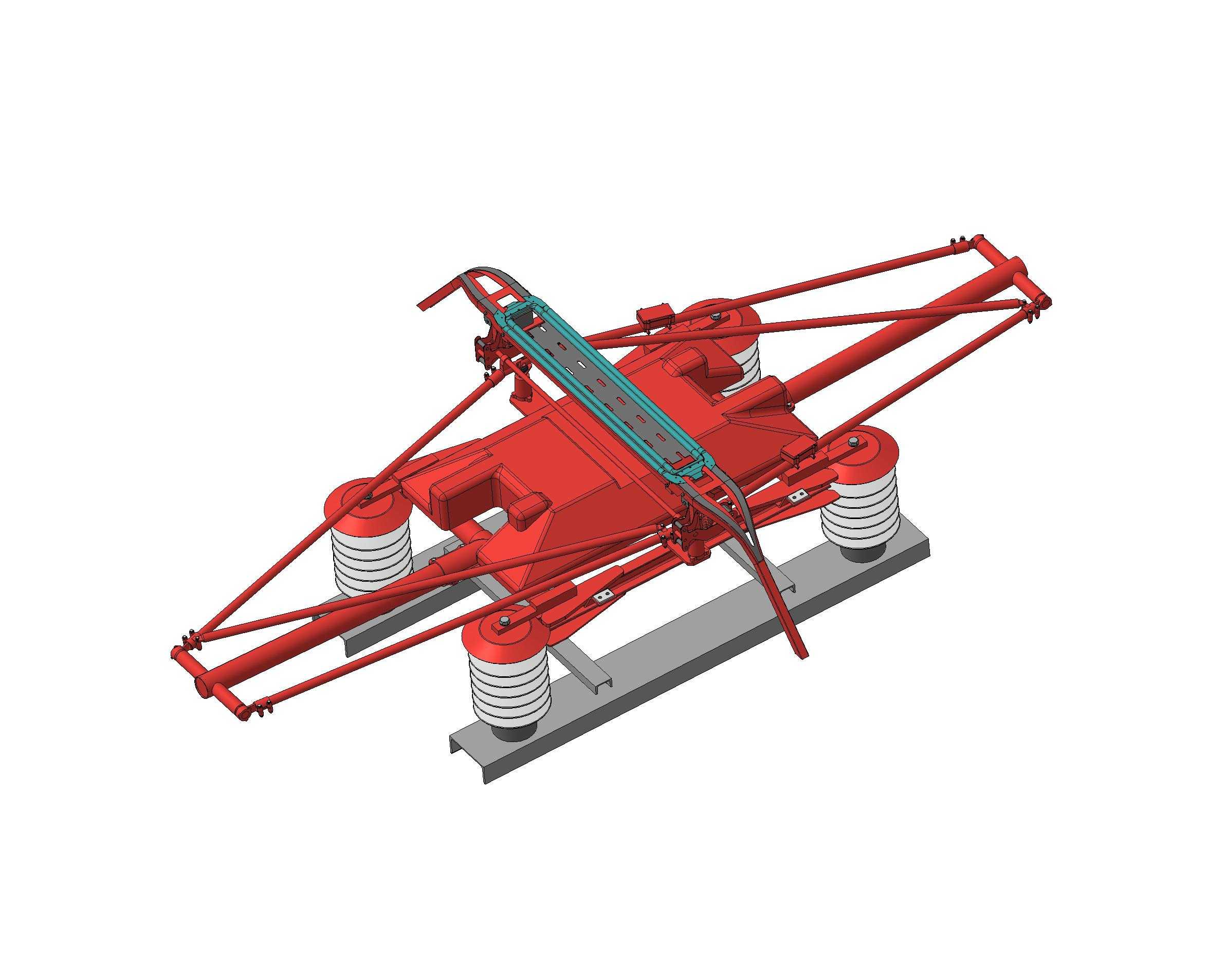

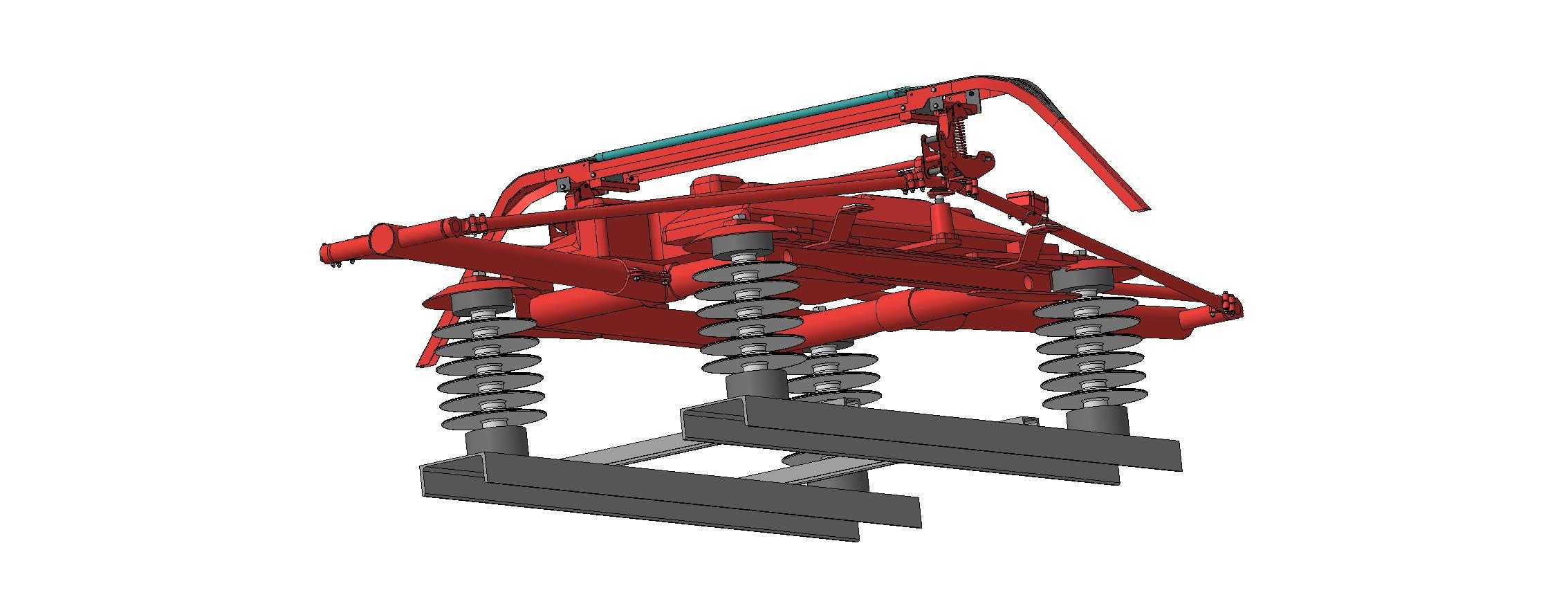

该受电弓采用双臂菱形铰接桁架结构设计，整体结构以高强度合金型材作为主体框架，搭配四组支撑绝缘子实现与车顶安装基座的电气绝缘，铰接位置采用耐磨自润滑轴套连接，保证升弓、降弓动作的顺滑无卡滞。顶部设置长条形受流滑板，采用碳复合耐磨材质，兼顾导电性能与抗磨耗能力，滑板长度覆盖接触网的横向摆动范围，适配列车运行中接触网的之字形布置特性。框架结构通过合理的杆件铰接点位设计，实现升弓过程中滑板始终保持水平姿态，保证与接触网导线的面接触状态，避免偏磨问题。

设计过程中优先考虑受流稳定性与结构可靠性，通过杆件长度配比、铰接点位置的优化，匹配升弓弹簧的张力参数，让整个工作高度区间内的接触压力保持在合理范围，同时兼顾结构轻量化，降低车顶安装负载与升弓降弓的动作冲击。绝缘子的爬电距离与绝缘性能满足高压交流供电的绝缘要求，底部安装基座采用标准化安装接口，适配主流电力机车、动车组的车顶安装点位。

该受电弓的有效工作高度区间覆盖400mm至1900mm，最大起升高度不小于2100mm，能够适应不同等级线路的接触网架设高度，适配最高140公里每小时的运行工况，额定适配25千伏交流供电系统，额定连续电流满足干线机车的牵引供电需求，额定静态接触压力控制在合理区间，既保证受流稳定，也能延长滑板与接触网的使用寿命。整体结构的运动包络经过反复校核，升弓、降弓全过程无结构干涉，各铰接点的活动余量充足，能够吸收车辆运行中传递的振动冲击，避免结构共振引发的受流异常。底部安装面的尺寸与开孔位置符合轨道交通装备的安装规范，能够直接适配对应车型的车顶安装基座，绝缘子的安装位置与高度满足电气安全间隙要求，防止高压爬电引发的安全故障。
