透明剖视结构电磁控制换向阀

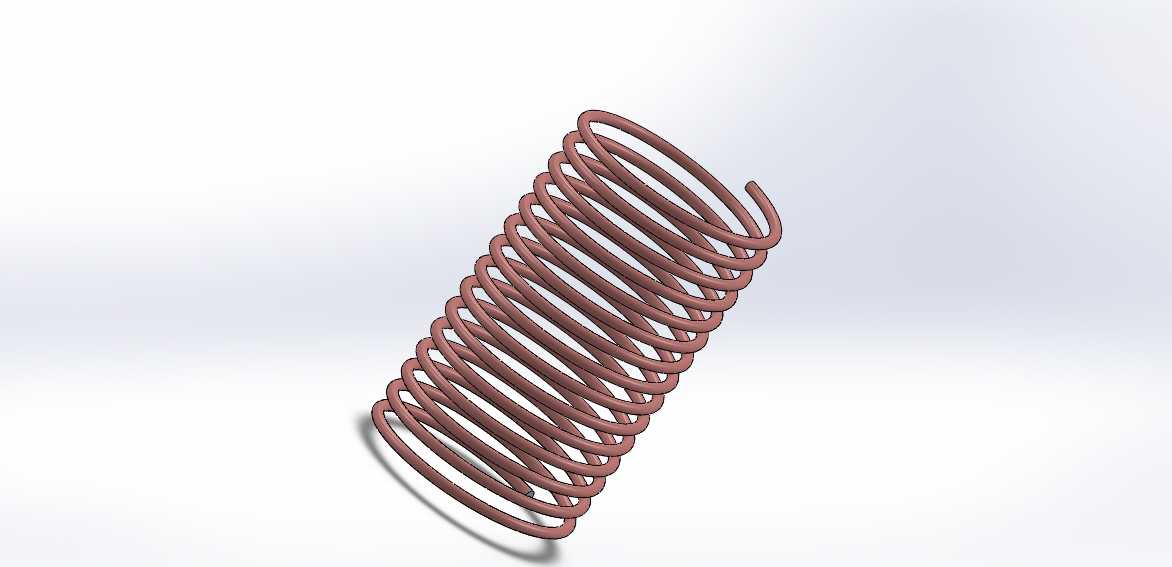

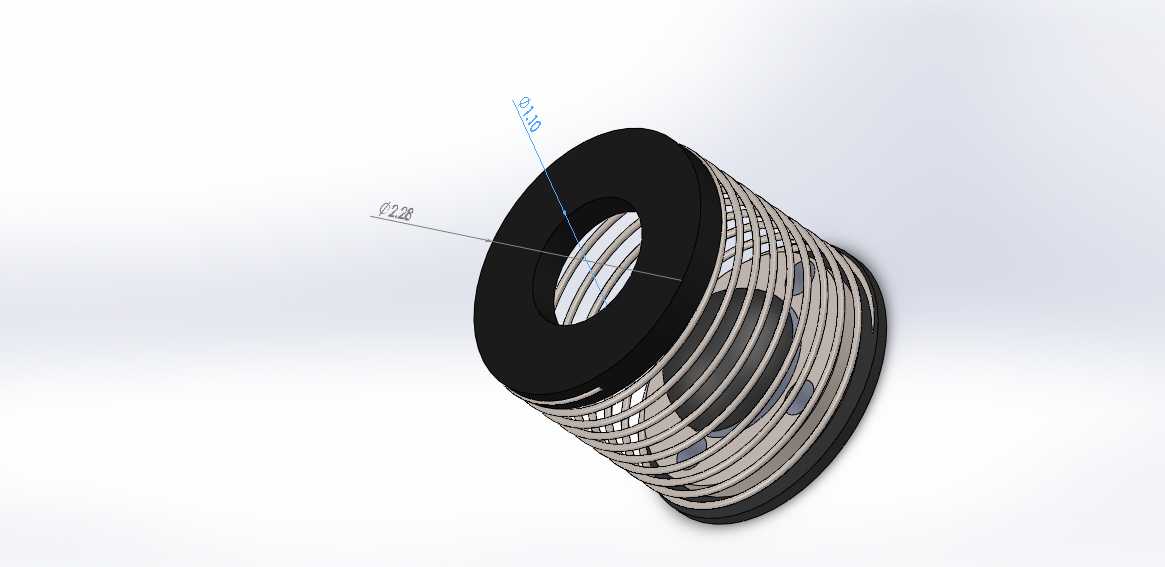

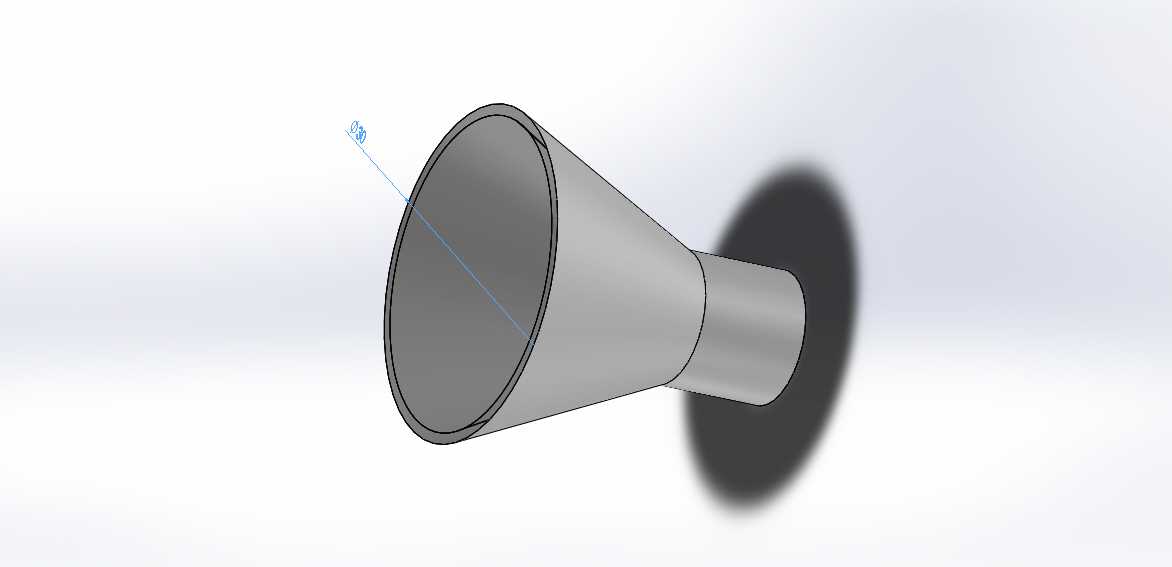

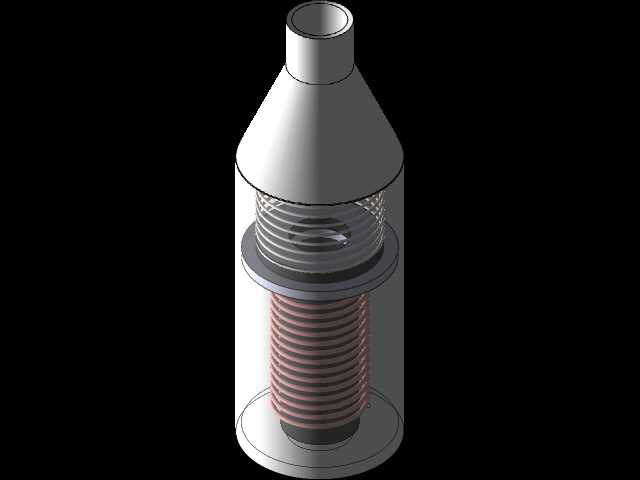

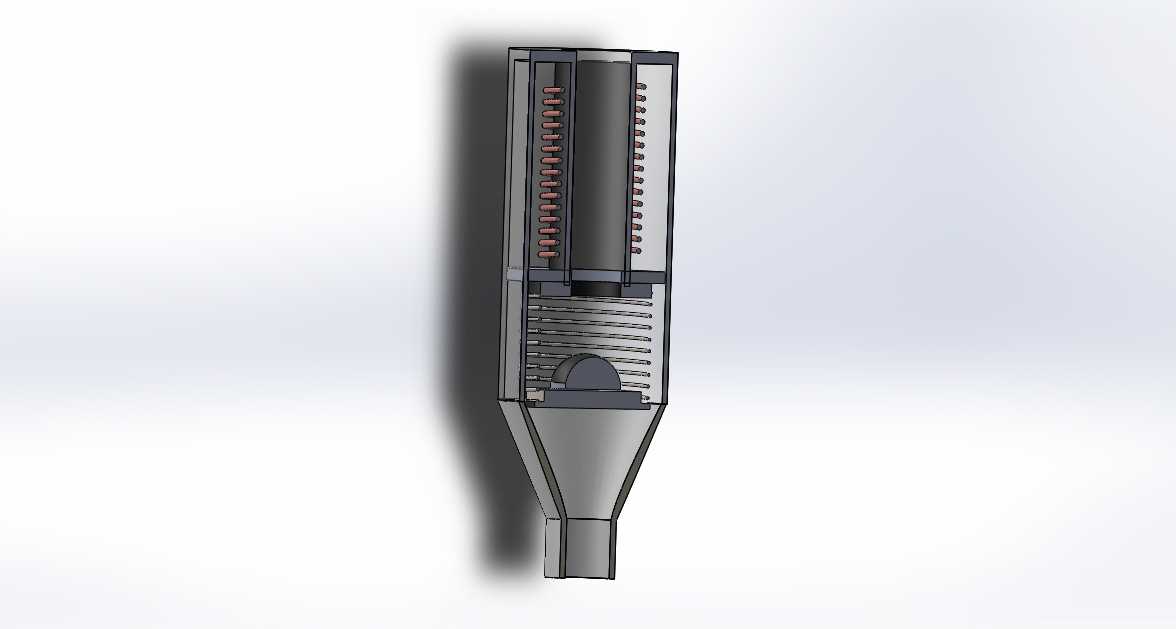

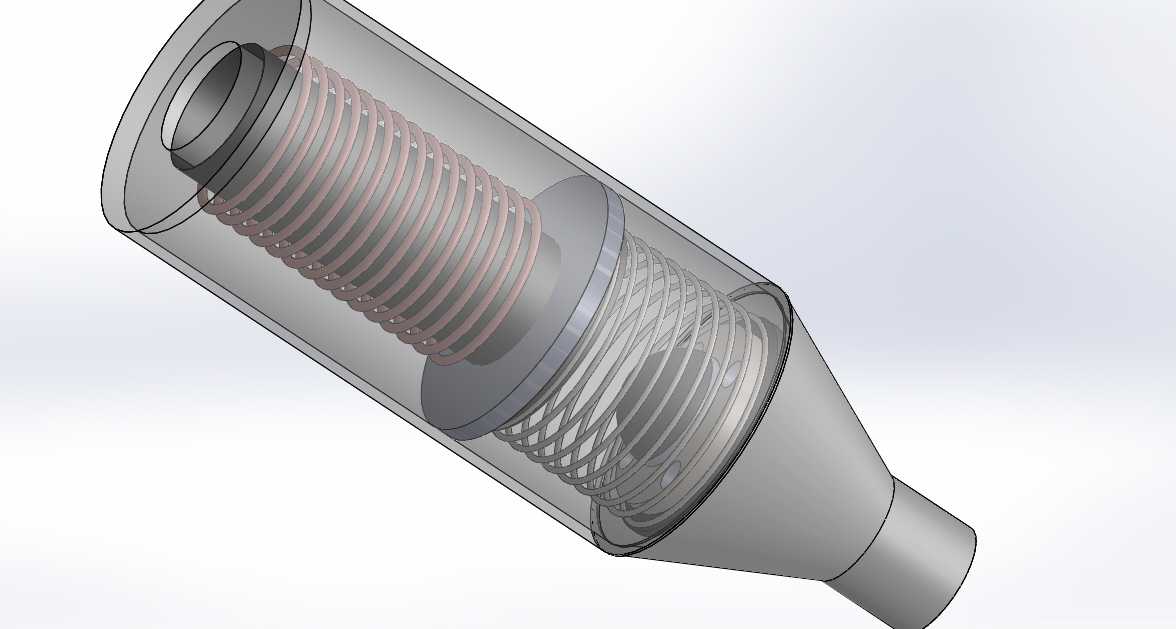

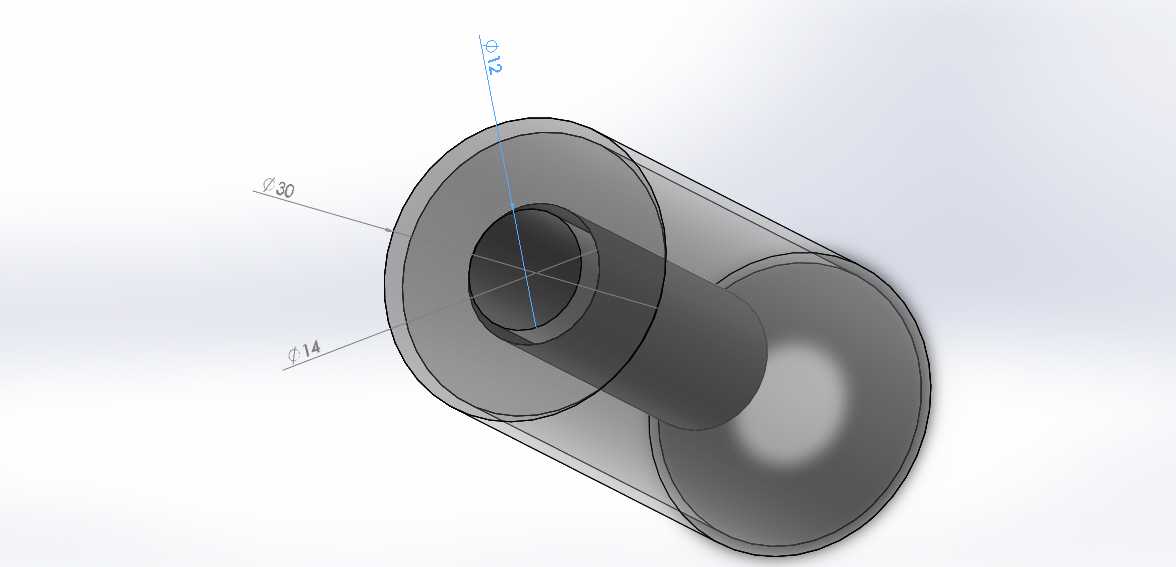

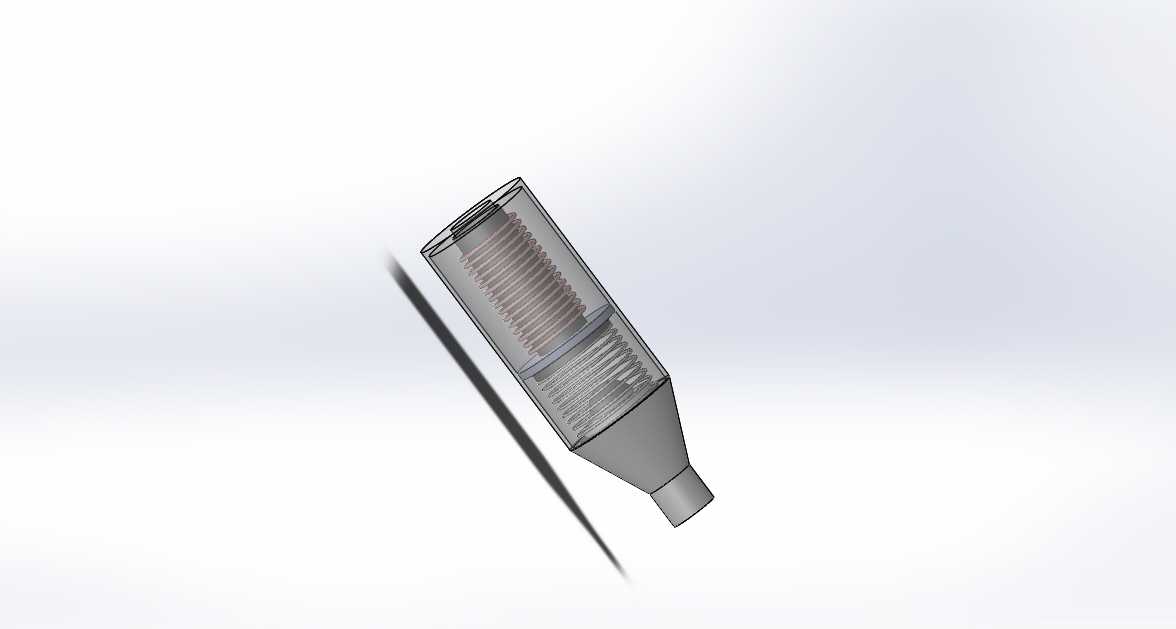

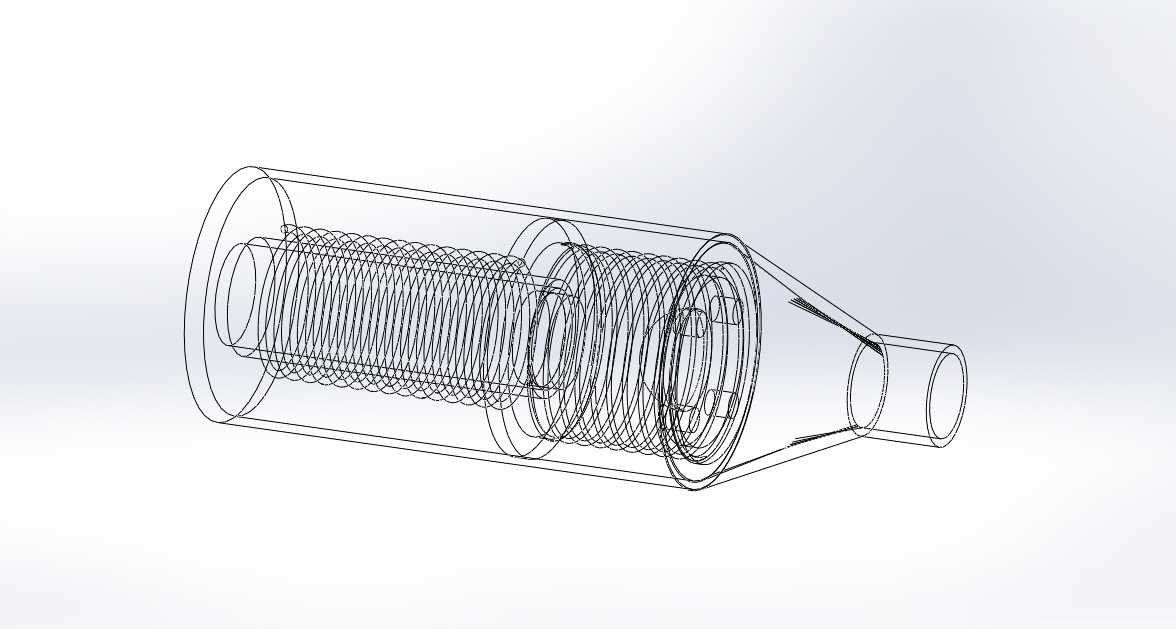

这款电磁控制阀是流体管路控制系统里的核心执行元件，当前展示的剖视结构模型完整还原了产品内部的电磁铁组件、复位弹簧组、密封阀芯、导流壳体的全部装配关系，能让设计人员直观理解其通断动作的运行逻辑。在实际工业场景中，这类电磁阀可适配工业机器人手臂末端的气动执行回路，完成夹爪的伸缩、夹紧动作的气路通断控制；也可部署在瓶装流体灌装生产线的管路节点，配合可编程控制系统实现灌装时序的精准通断，还能在各类非标自动化设备的流体、气路控制单元中承担换向、通断调节的功能，是自动化产线里实现电控信号转流体动力动作的关键转换部件。从功能特性来看，这款阀采用电磁铁直驱配合双段弹簧复位的结构，通电状态下电磁铁产生的电磁力克服弹簧预紧力推动阀芯移位，实现管路的导通或换向动作，断电后弹簧组快速推动阀芯复位，切断管路通路，响应速度快，动作行程短，可适配高频次的通断控制需求，内部的弹簧经过刚度匹配设计，既能保证复位动作的可靠性，也能避免阀芯闭合时产生过大的冲击噪音，延长阀件的使用寿命。在设计思路上，这款模型采用了半透明的壳体剖视表达，将内部的线圈绕制结构、弹簧排布、阀芯密封件的位置都清晰呈现，设计阶段重点优化了内部流道的走向，减少流体经过阀腔时的阻力损失，同时对阀芯的运动行程做了精准限位，避免动作超程导致的密封件磨损，壳体的锥形出口设计可以让流体流出时更加平顺，减少紊流产生的振动。从安装边界来看，这款阀采用圆柱主体加锥形出口的外形结构，主体段为等直径圆柱结构，可适配标准的管式安装座，进出口的连接尺寸符合常规气动、小口径流体管路的连接标准，安装时仅需预留出主体圆柱段的径向安装空间，以及接线端的轴向接线空间即可，整体结构紧凑，不需要额外的安装支架，可直接串接在管路当中，适配狭小空间内的自动化设备安装需求，能在0到0.8MPa的气压或低压流体管路中稳定工作，满足多数轻工业自动化场景的控制需求。
