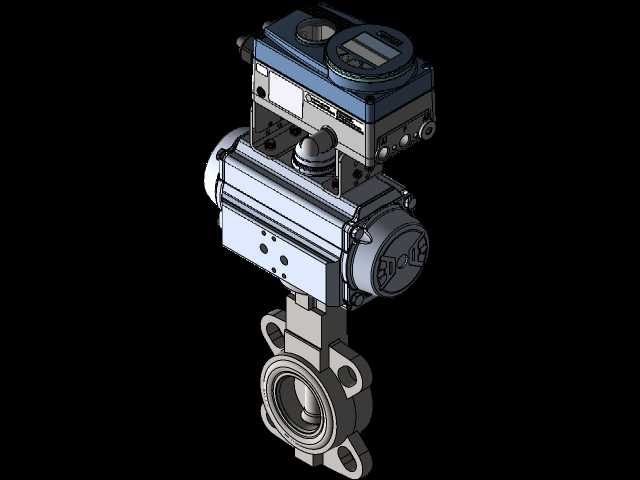

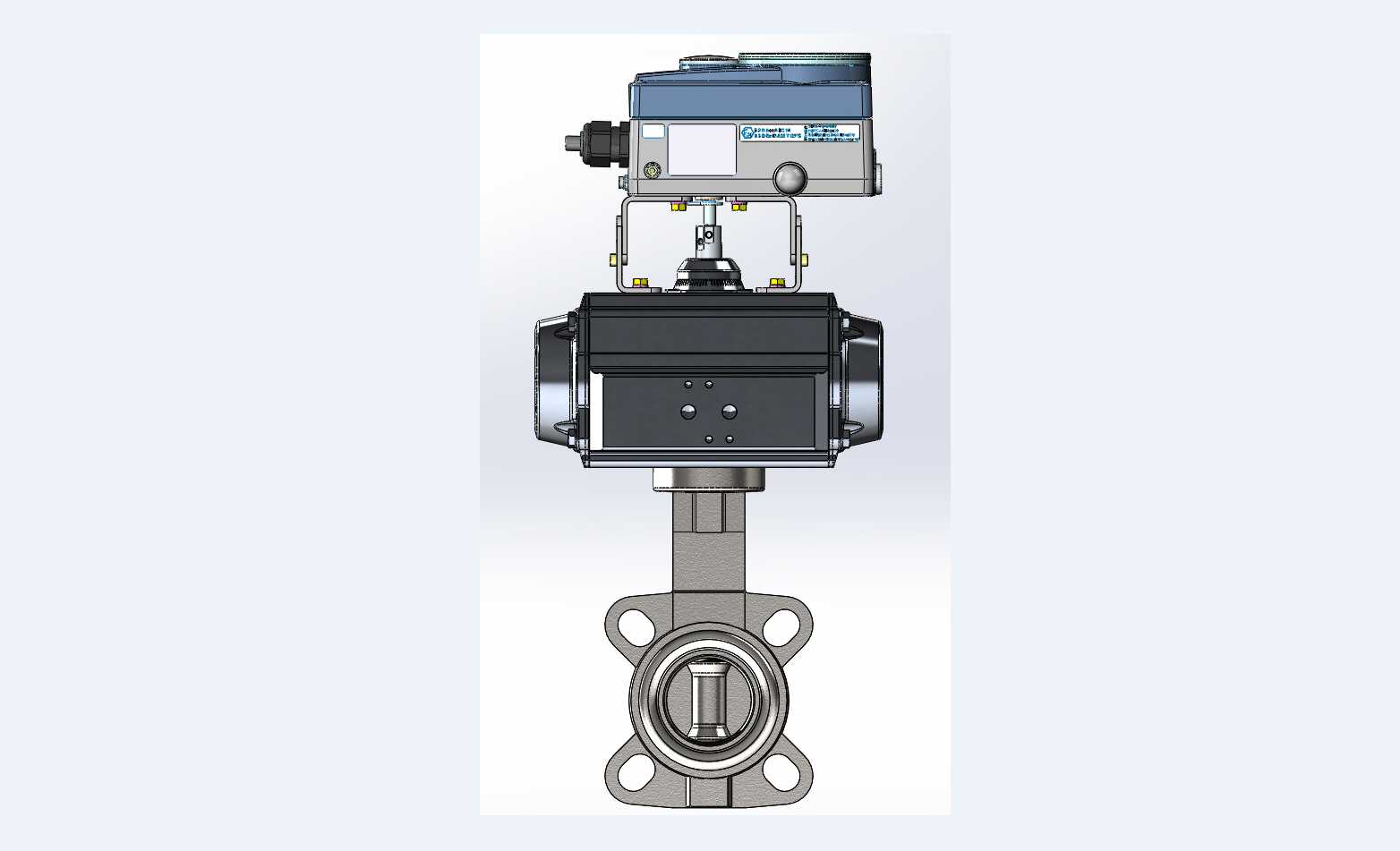

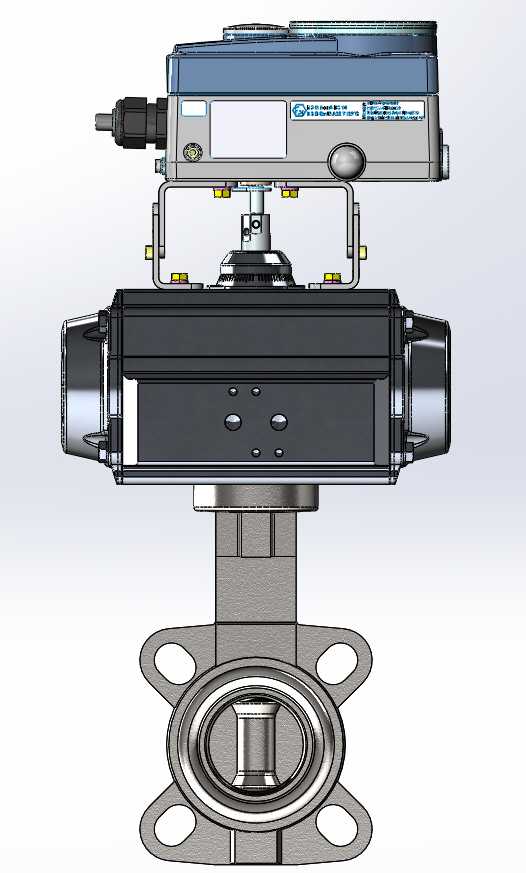

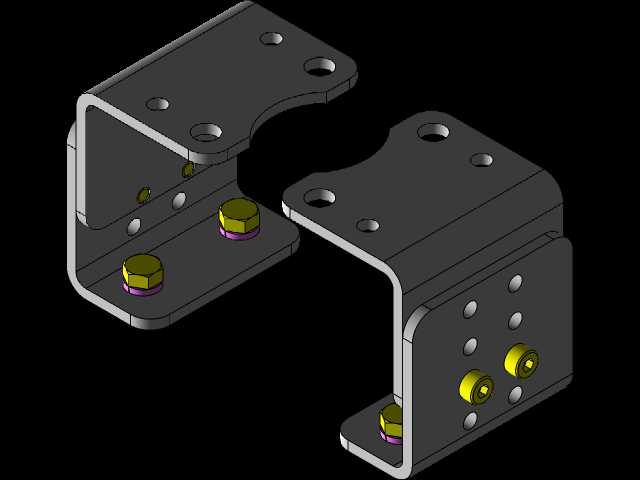

带气动电动执行机构的Burkert8802型DN50蝶阀结构

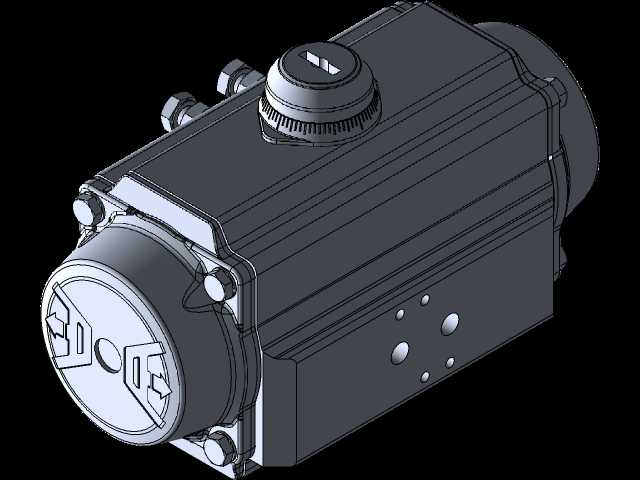

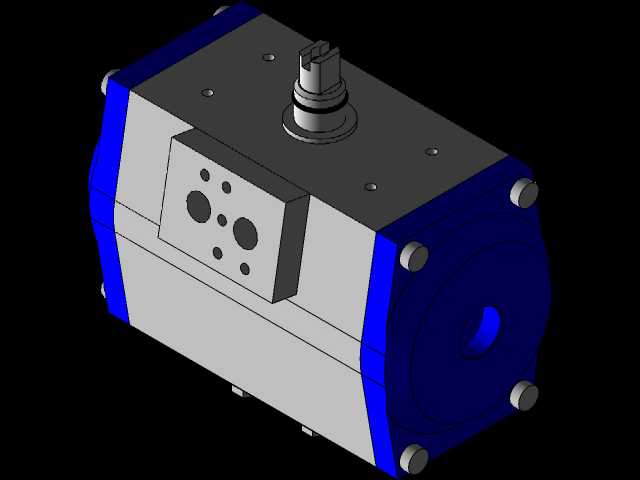

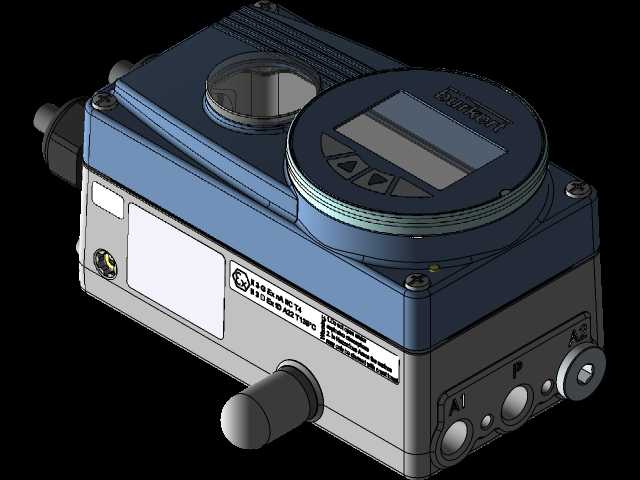

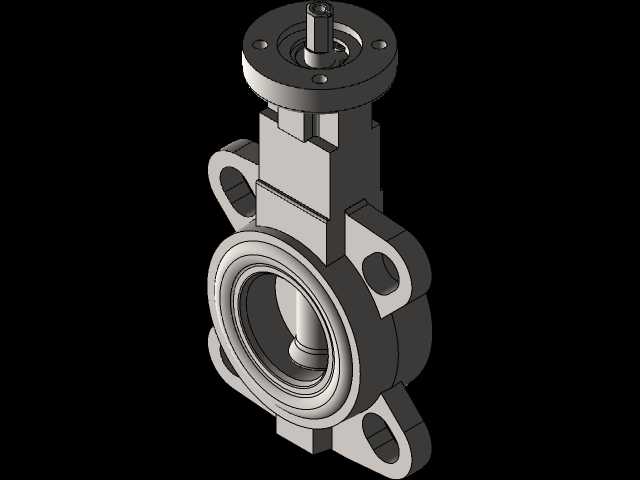

这款蝶阀结构主要面向中小口径工业流体管路的通断与调节场景，常见于精细化工、食品饮料加工、水处理、制药洁净管路等对控制精度与响应速度有要求的工况中，可适配水、中性气体、轻度腐蚀性流体等多种介质的管路控制需求，既可以接入气动控制系统实现快速开关动作，也能通过电动执行机构完成精准的开度调节，满足不同自动化产线的控制逻辑要求。产品采用模块化组合设计思路，将阀体、气动执行单元、电动定位控制单元逐层堆叠集成，顶部的电动定位器可接收标准控制信号，精准反馈阀板开度，中间的气动执行机构依靠气路驱动实现阀板的快速启闭，弹簧复位结构可在失气状态下自动完成关闭动作，避免管路介质失控引发的生产风险，底部对夹式蝶阀本体采用流线型流道设计，阀板转动阻力小，全开状态下流道通畅压损极低，可有效降低管路输送的能耗。阀体公称通径为DN50，适配常规2寸管路安装，对夹式法兰连接结构可匹配DIN EN 1092-1标准的DN50法兰（兼容旧版DIN2501标准法兰），安装时无需额外焊接法兰片，直接夹持在管路两端法兰之间即可完成固定，大幅缩减现场安装的工时与成本。阀体侧面预留1/4螺纹端口，可直接对接879X型NAMUR标准法兰的控制附件，无需额外加工转接接口，方便后期加装阀位反馈、电磁阀等配套控制元件。阀体材质选用GG25灰铸铁，具备足够的结构强度与抗形变能力，可承受常规工业管路的工作压力，阀板与阀杆之间采用密封结构设计，可有效避免介质外漏，满足工业管路的密封要求。整体结构布局紧凑，执行机构与控制器的重心与阀杆轴线重合，安装后不会出现偏载问题，可适配水平、垂直等多种管路走向的安装需求，日常维护时可逐层拆解执行单元与控制器，无需将阀体从管路上拆下即可完成易损件更换与调试，大幅降低后期运维的难度与成本。
