气动薄膜式压力控制阀结构设计

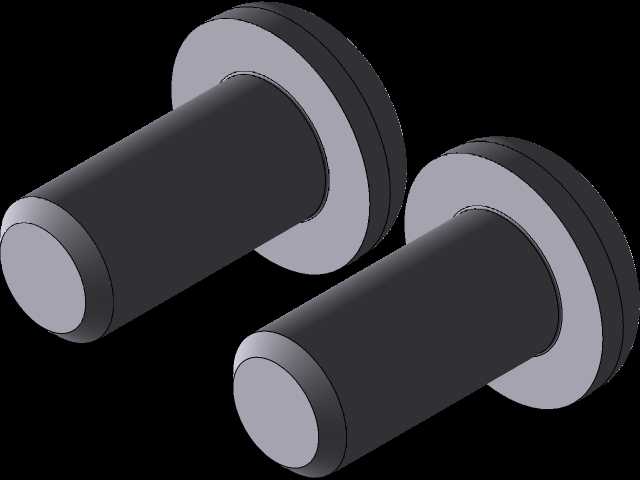

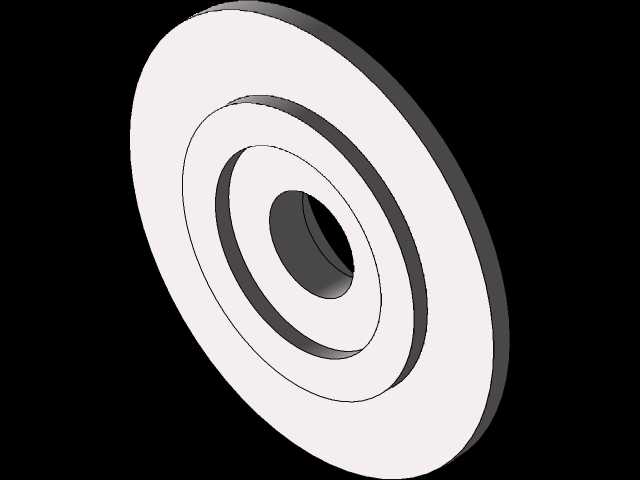

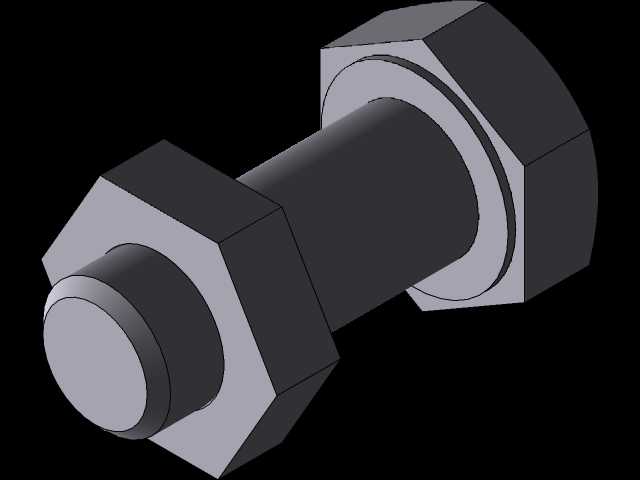

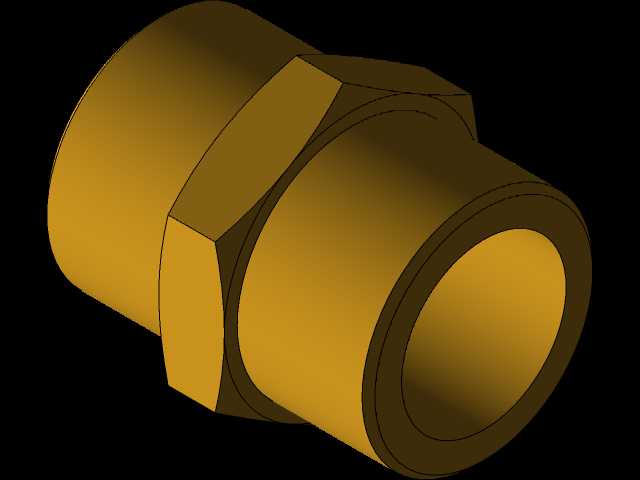

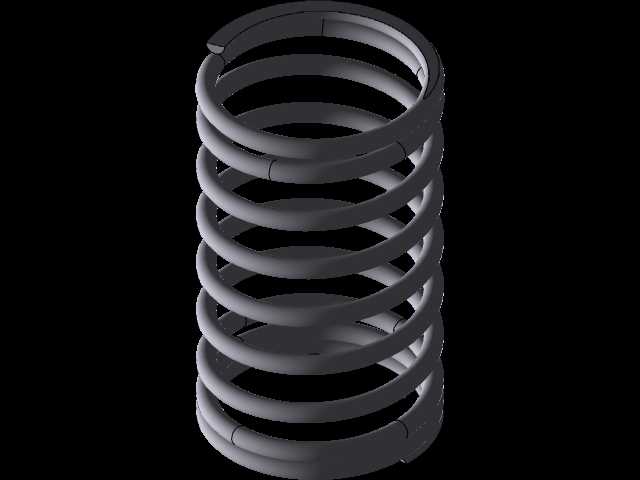

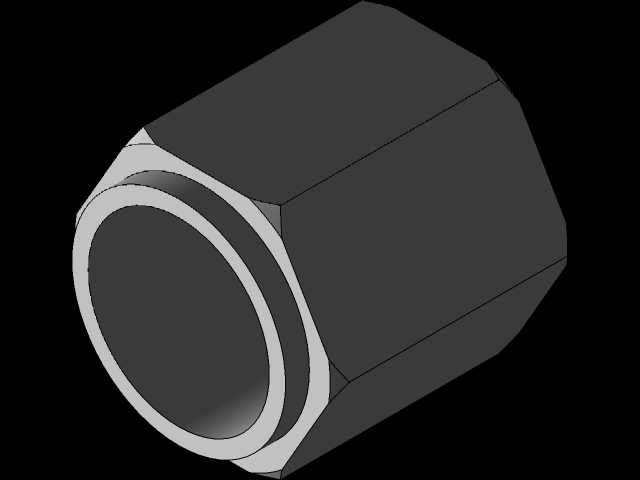

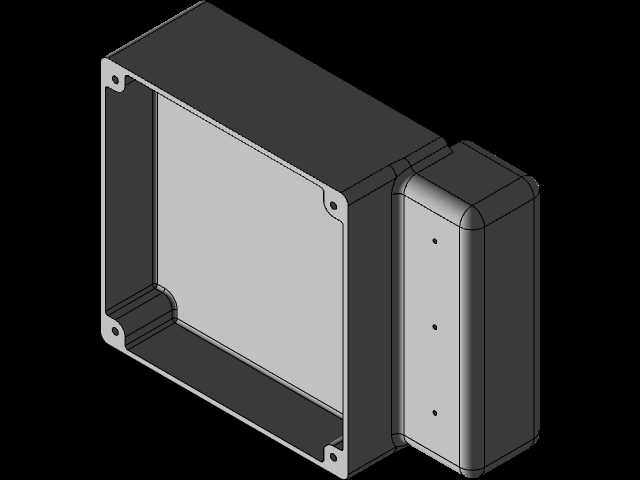

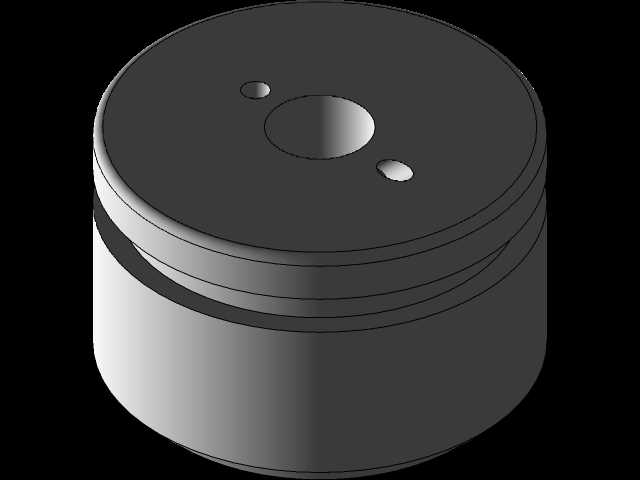

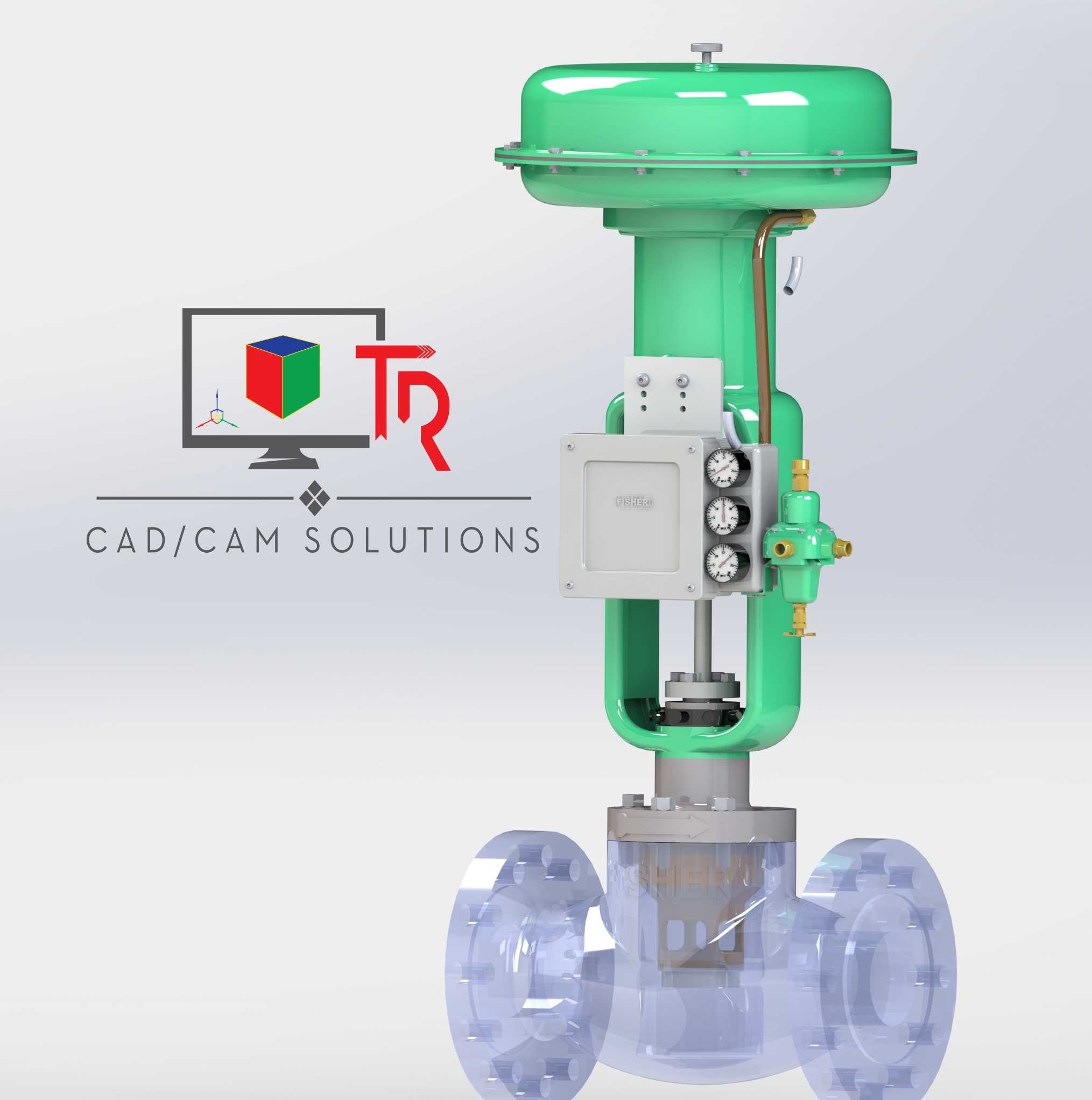

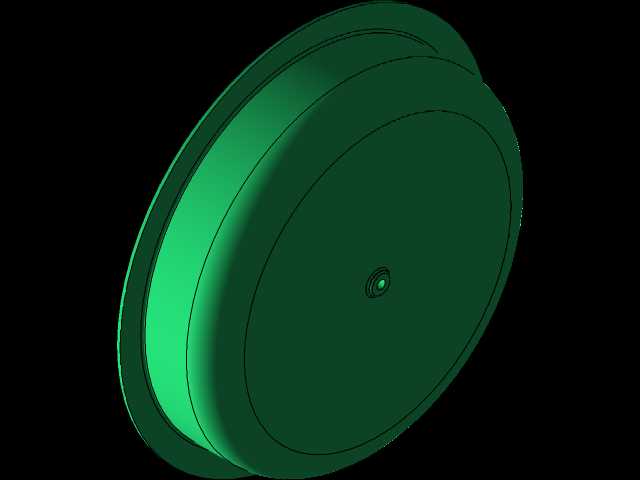

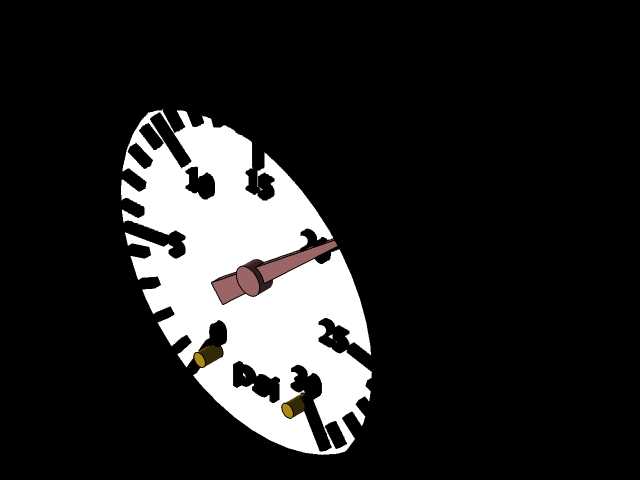

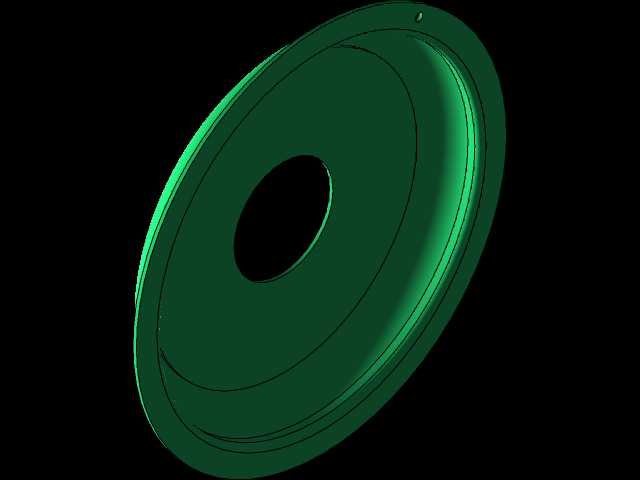

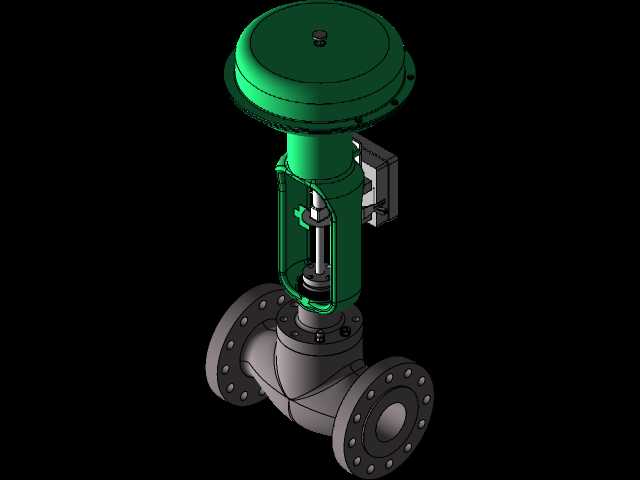

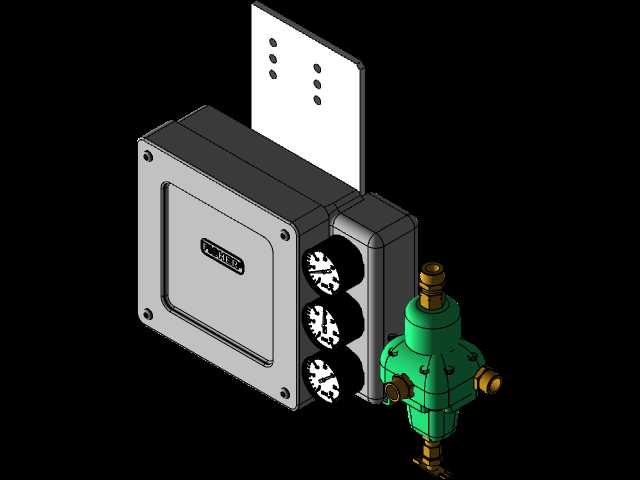

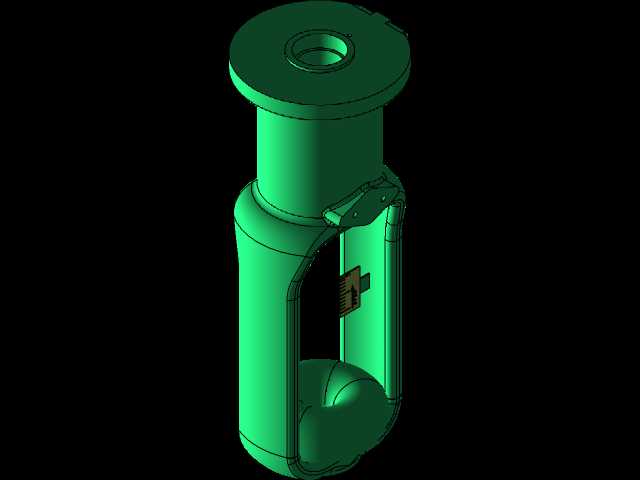

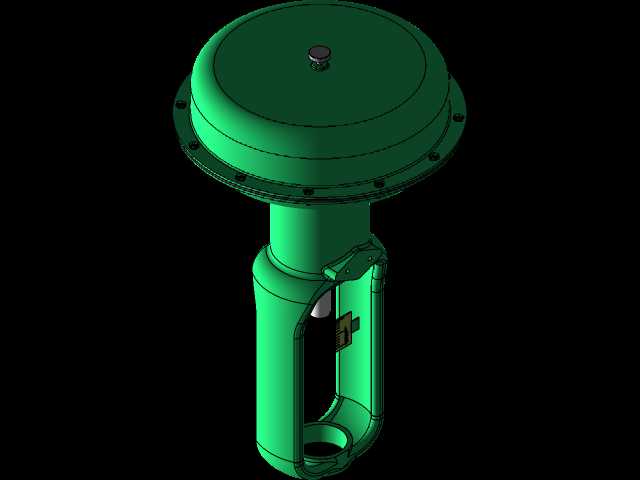

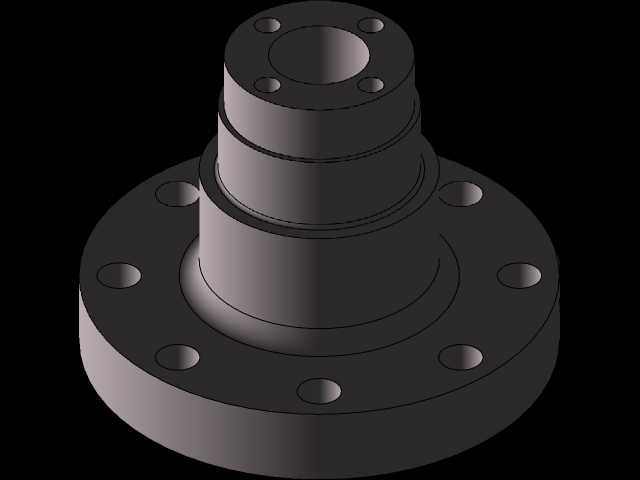

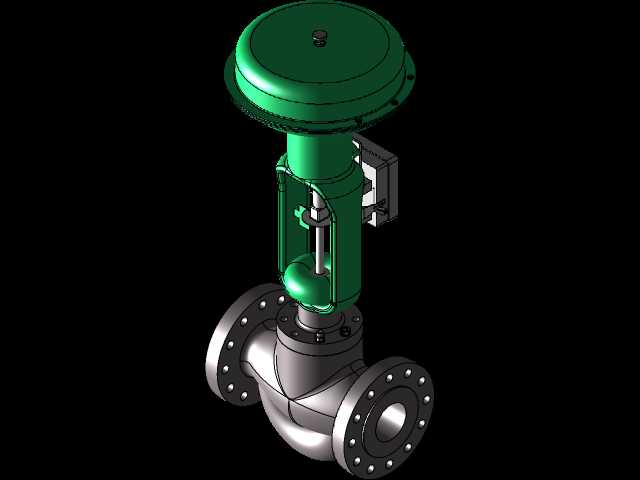

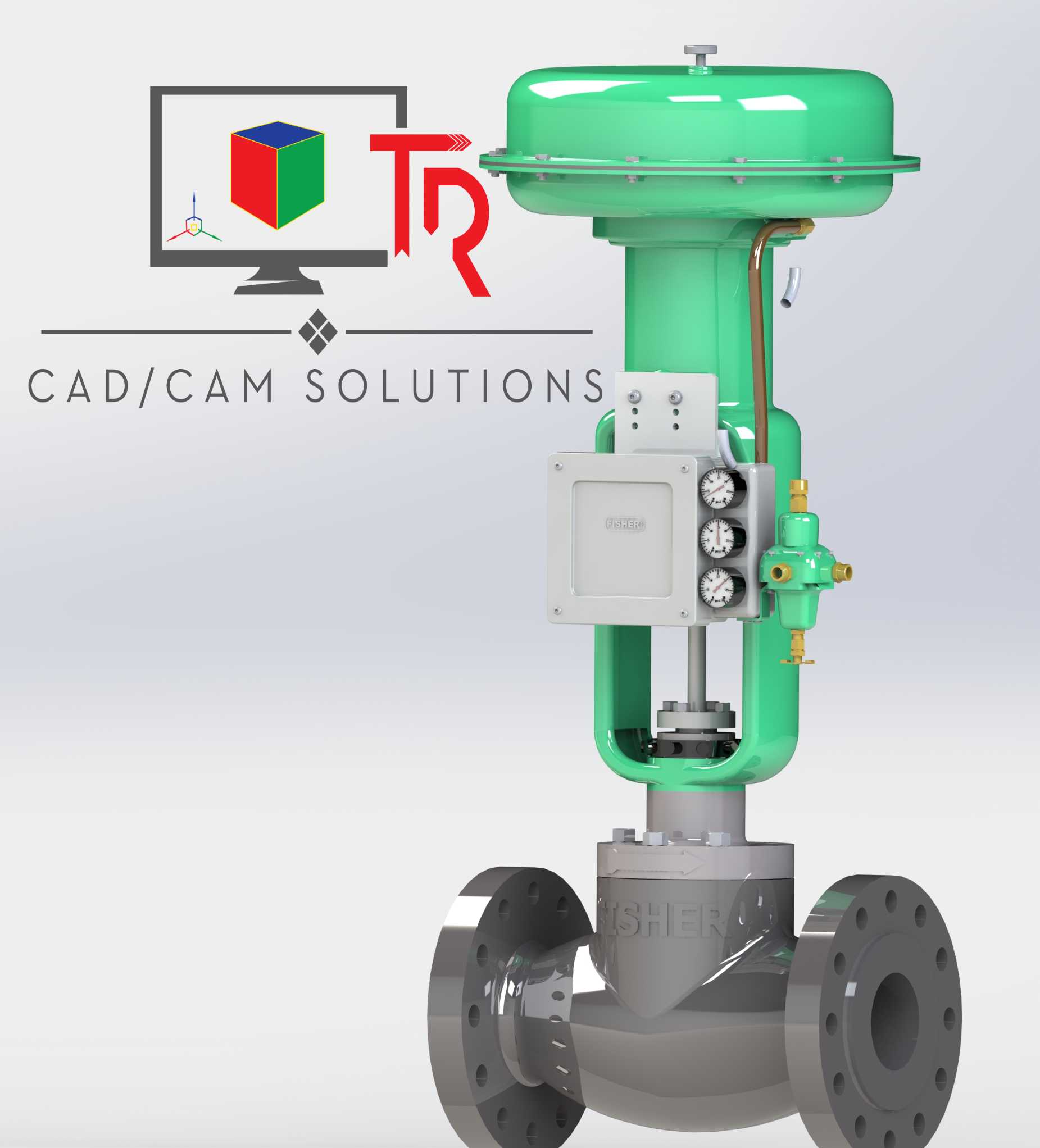

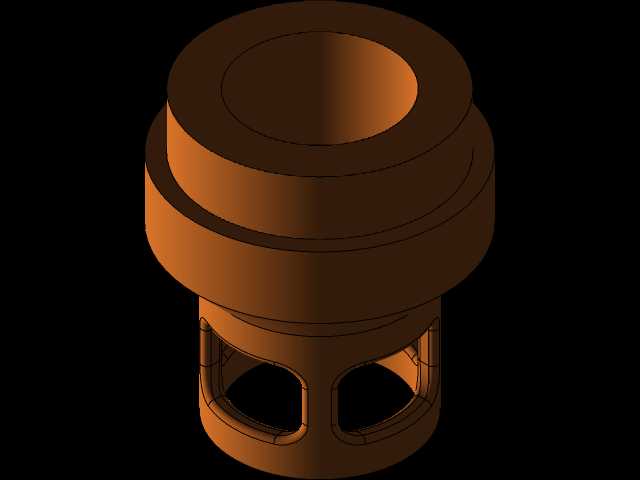

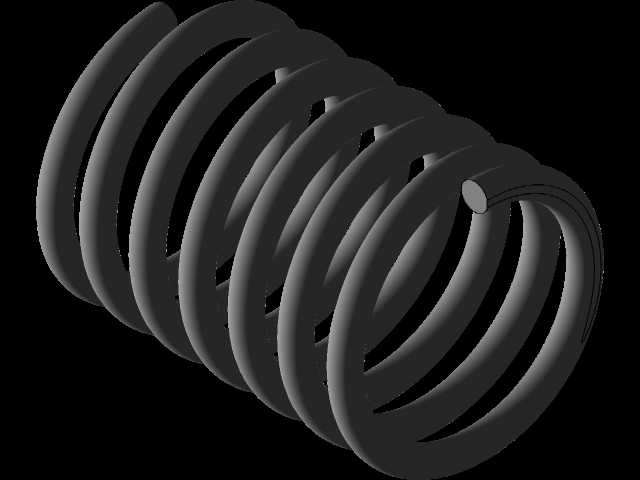

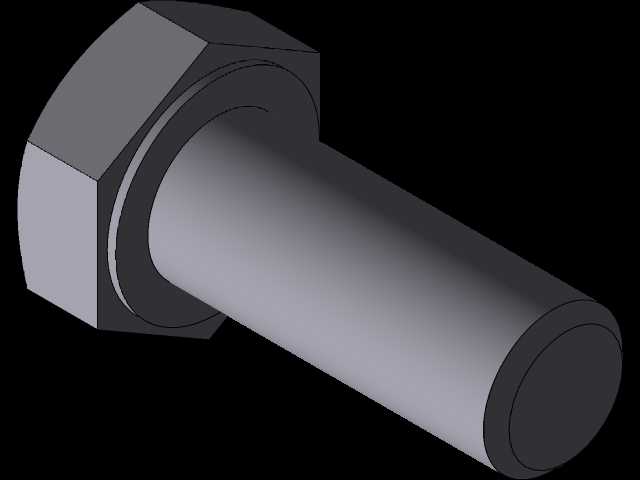

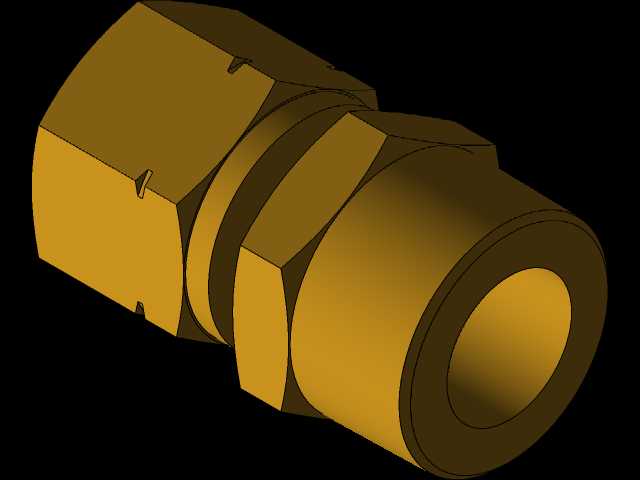

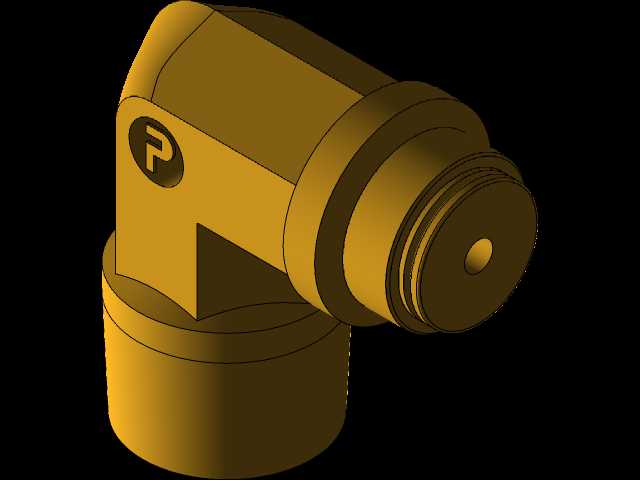

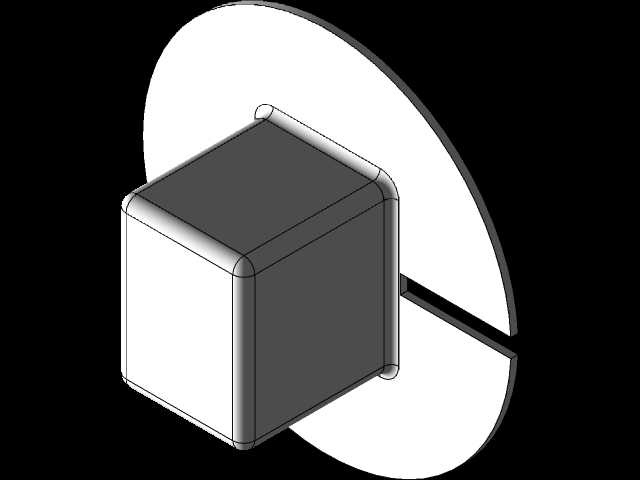

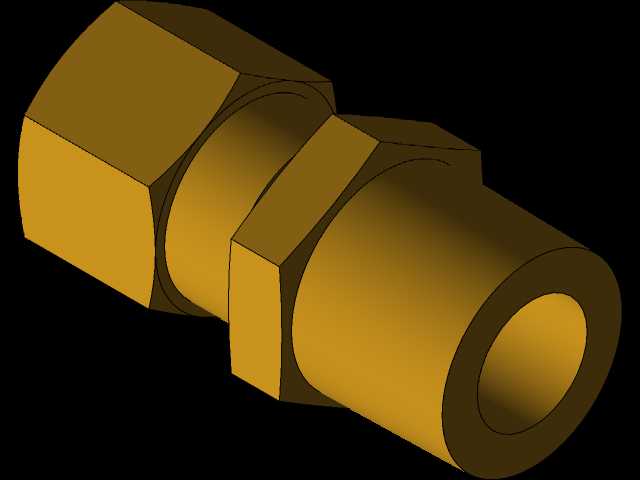

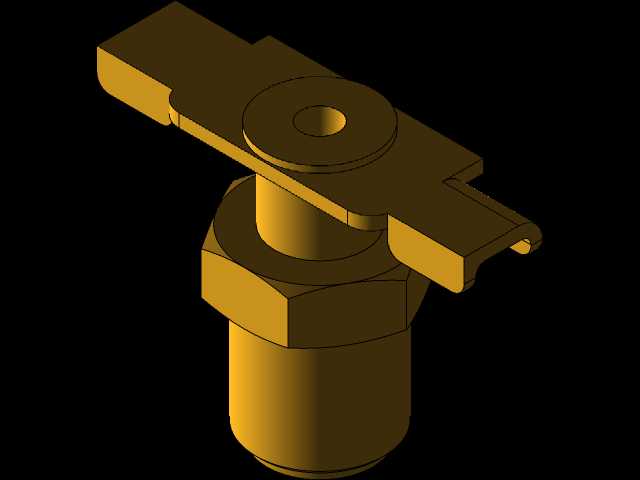

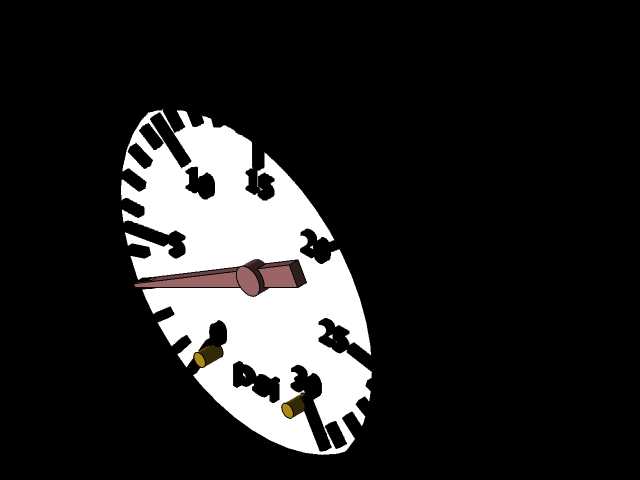

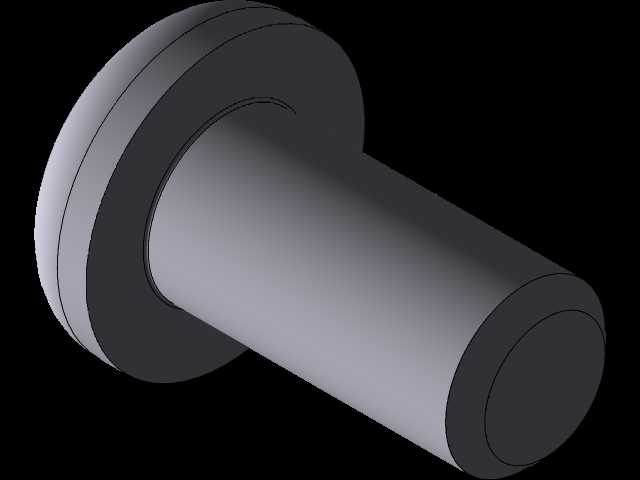

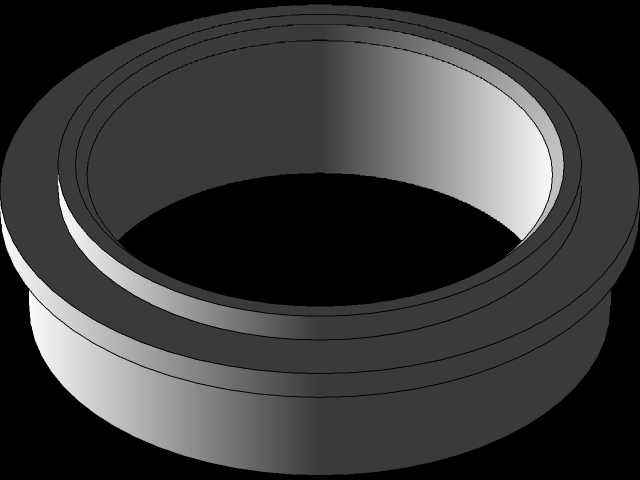

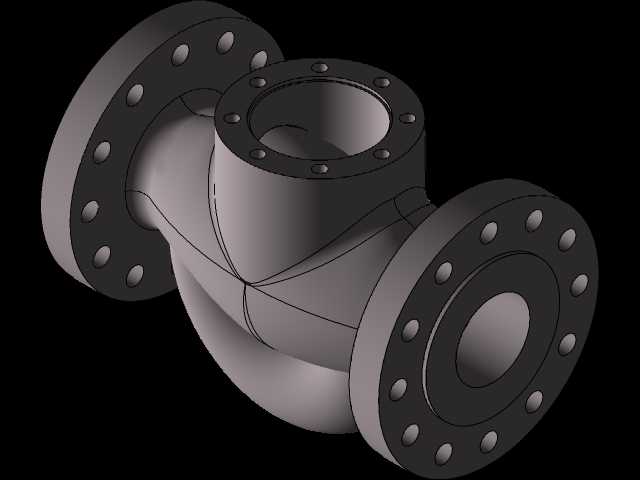

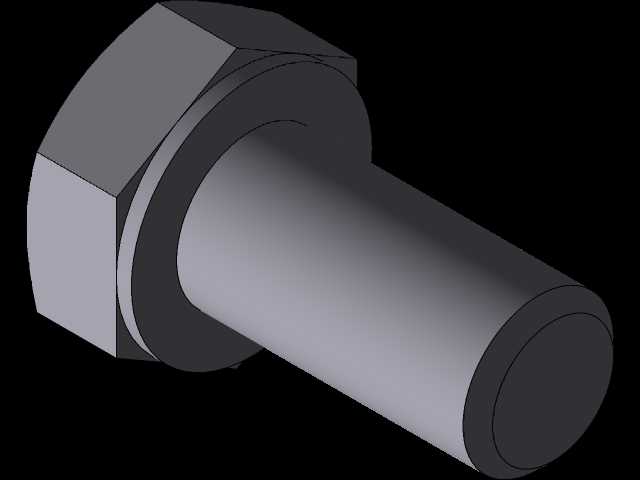

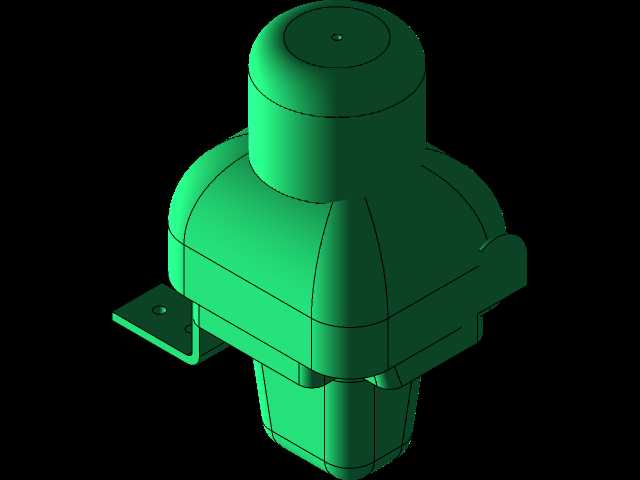

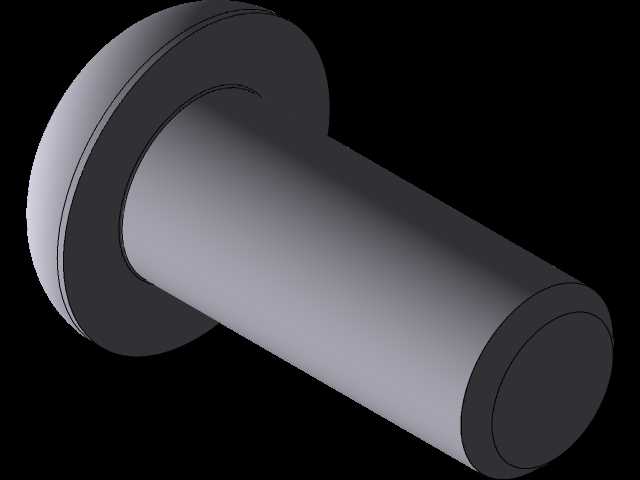

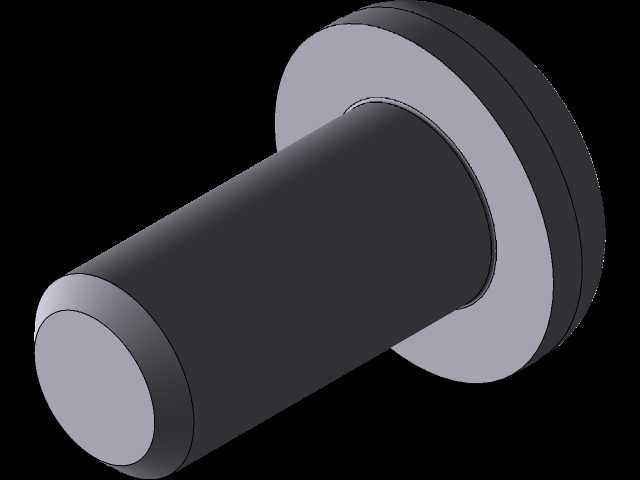

这款压力控制阀是气动与液压管路系统中的核心调控部件，广泛应用于石油炼化、电力生产、工厂流体输送、液压动力站等场景的管路压力管控环节，能够在复杂的流体工况下稳定维持系统压力处于设定区间，避免管路超压引发的设备损坏、介质泄漏等安全隐患，同时可针对分支回路进行独立压力调控，保障不同工况支路的压力需求匹配。从实际用途来看，该阀可承担系统泄压、稳压、背压调节等多重功能，当上游介质压力出现波动时，能够快速响应调整阀门开度，将下游压力稳定在预设值范围内，也可在系统压力超过安全阈值时自动泄放多余压力，保护整条管路的承压安全。在功能特性上，该阀采用气动薄膜执行机构搭配定位器组件的结构设计，顶部的薄膜气室可接收控制气压信号，通过推杆带动阀芯做直线位移，配套的定位器模块集成了多组压力表与信号反馈组件，能够精准反馈阀位状态，同时根据控制信号实时调整气室进气量，保证阀门开度的控制精度，降低调节滞后性；阀体采用直通式流道设计，介质流通阻力小，可适配气体、液体、带微小颗粒的工艺介质等多种输送场景，阀杆部位设置多重密封结构，有效避免介质外漏，满足工业现场的密封防护要求。在设计思路上，该模型完整还原了产品的装配层级，执行机构与阀体采用模块化拆分设计，上部气动组件与下部阀体通过支架连接，既方便后期执行机构的维护更换，也可根据不同的压力等级、介质特性适配不同材质的阀体阀芯组件；定位器采用侧装式布局，避开了介质流通的正上方区域，减少介质温度、泄漏对控制组件的影响，同时预留了信号接线与气路接口的安装空间，符合现场布线配管的操作习惯。从外形尺寸与安装边界来看，该阀下部采用法兰连接结构，法兰端面的螺栓孔位、密封面尺寸匹配通用工业管路的法兰标准，安装时只需保证两端法兰与管路法兰同轴对齐，预留足够的螺栓拆装空间即可；上部执行机构的外轮廓尺寸考虑了现场安装的操作空间需求，顶部的手轮机构可在气源故障时进行手动应急操作，侧方的定位器组件突出阀体的距离控制在合理范围内，不会与周边密集排布的管路、支架产生干涉，整体安装高度适配常规工业管廊、设备旁的管路安装空间要求，无需额外做大幅的管路改道即可完成替换安装。
