双槽A23电池带引出线固定座结构设计

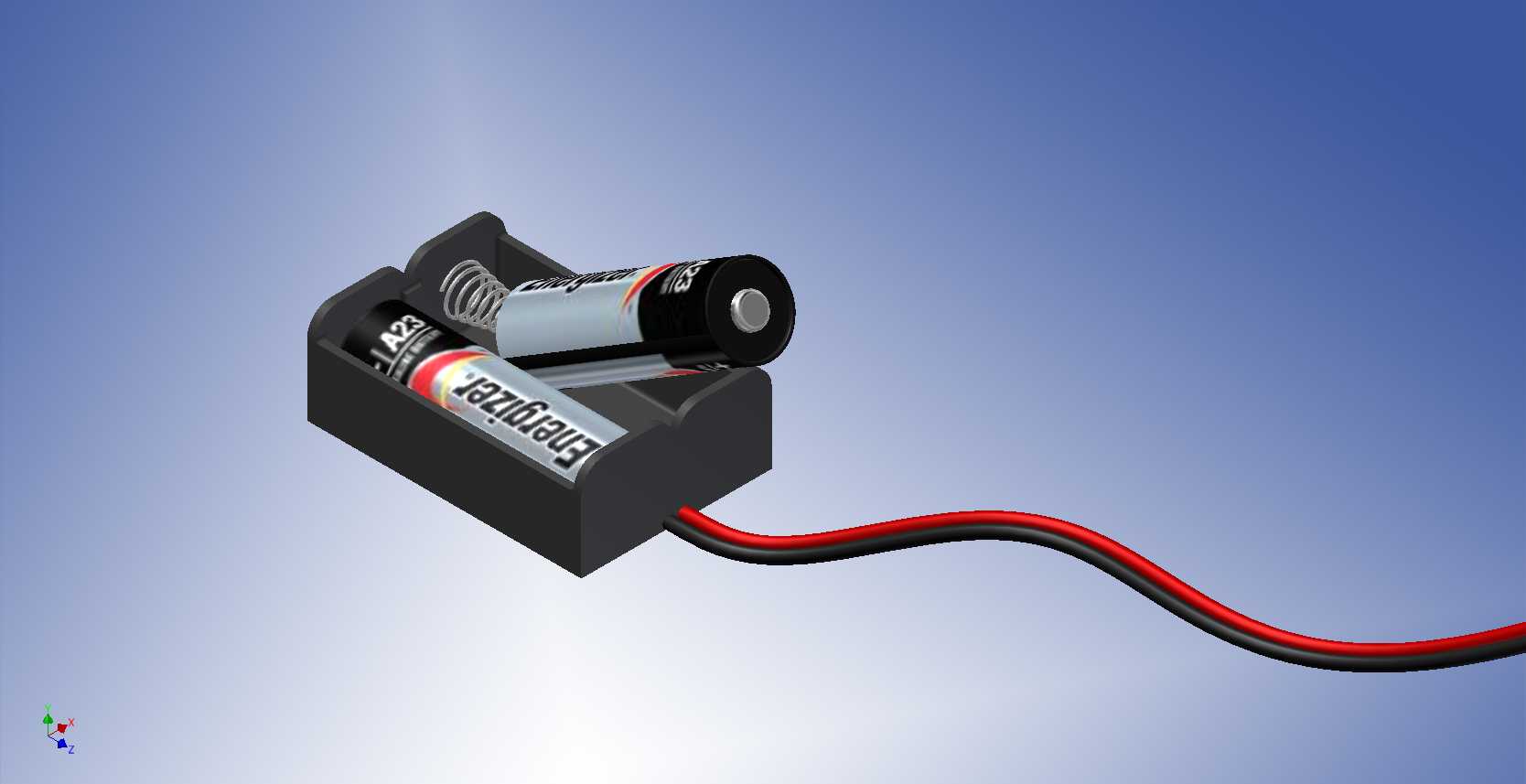

这款双槽A23电池固定座，是面向小型低功耗电子设备供电场景开发的结构配件，广泛应用在无线门铃、车库门遥控器、小型防盗感应器、无线发射模块、车载小型电控附件等需要12V小体积供电的民用与工业小型电子设备中，承担电池定位、导电连接、绝缘防护的核心作用，解决小规格柱状电池在设备内部易移位、接触不良、接线不便的实际使用痛点。从功能特性来看，该电池架采用并排双槽布局，可同时容纳两节A23规格柱状电池，槽体内部一端设置螺旋式金属导电弹簧，另一端设置固定金属接触片，依靠弹簧的预紧推力让电池正负极与接触件紧密贴合，即使设备受到轻微振动、冲击，也能保证供电回路稳定导通，不会出现瞬断问题；架体一侧引出红黑两根绝缘导线，红色对应正极输出、黑色对应负极输出，导线长度预留了常规设备内部布线余量，端部可直接焊接在设备PCB板或接线端子上，省去使用者自行制作接触弹片、焊接电池触点的工序，大幅提升小设备的组装效率。在设计思路上，架体主体采用耐温绝缘的硬质工程塑料一体注塑成型，槽体内腔尺寸严格匹配A23电池的外径公差，槽壁设置微小的导向倒角，方便电池快速装入，同时槽壁厚度经过力学校核，既能在电池装入时提供足够的抱紧力避免电池松脱，又不会因为壁厚过大导致整体体积冗余；金属接触件采用镀镍钢材制作，兼顾导电性能与抗氧化能力，弹簧的弹力经过反复调校，既不会因为弹力过大导致电池装入费力、长期挤压电池外壳造成变形漏液，也不会因为弹力过小导致接触电阻过大、振动断电的问题；引出线与内部接触片的连接部位被塑料本体完全包裹密封，避免焊接点暴露造成短路、氧化脱落的风险。从外形尺寸与安装边界来看，该电池架整体为紧凑的长方体结构，整体轮廓尺寸适配小型电子设备的内部安装空间，底部为平整安装面，可通过背胶粘贴、螺丝固定或者卡扣卡接的方式固定在设备壳体内部，安装时仅需预留对应长宽高的容纳空间，同时预留引出线的布线弯折空间即可，不会占用过多设备内部的宝贵空间；架体边缘全部做圆角钝化处理，没有尖锐毛刺，组装时不会划伤操作人员手指，也不会刮破设备内部的其他导线绝缘层，适配小型电子设备批量组装的生产要求。在实际使用中，该电池架可以稳定为后端负载提供持续的12V直流供电，绝缘外壳可以避免电池与设备内部其他金属部件接触造成短路，带引出线的设计也让供电接线更加灵活，不需要额外设计电池接触结构，能够有效缩短小型电子设备的开发周期，降低结构设计的复杂度。
