50mm规格轴流散热冷却风机结构设计

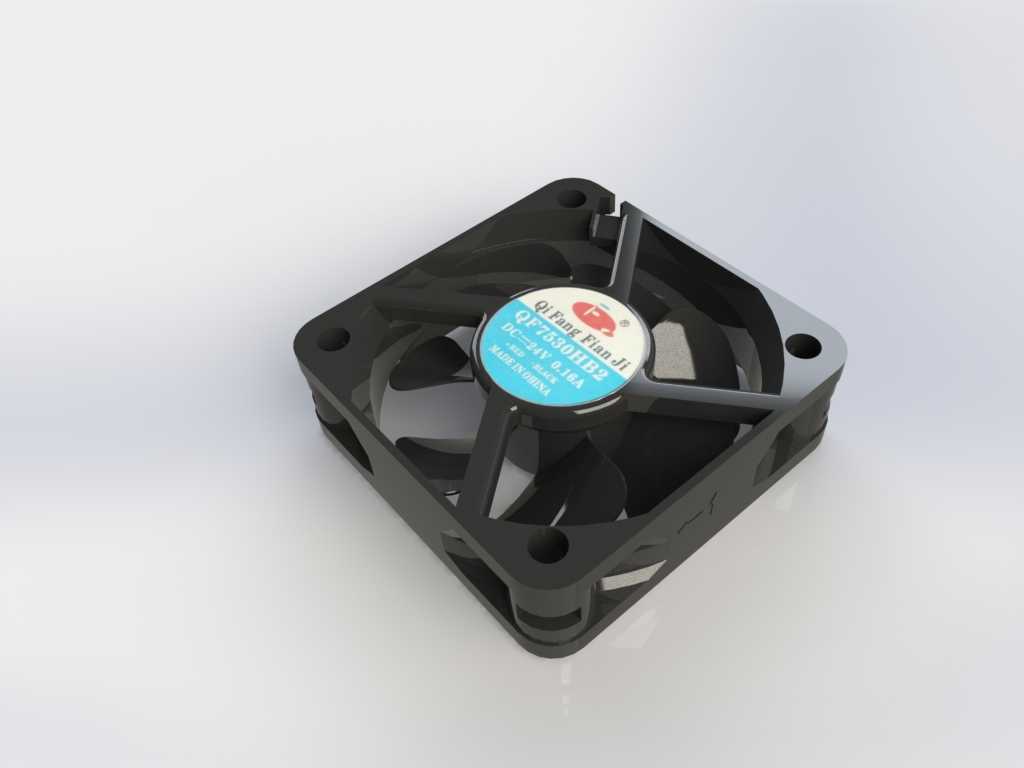

这款50mm规格的轴流冷却风机，是面向紧凑空间散热需求开发的通用通风部件，广泛应用在各类对安装尺寸有严格限制的电子、工控、小型机电设备场景中，比如迷你主机、嵌入式工控板、小型电源模块、桌面级3D打印设备、车载电子模组、LED驱动电源等产品的主动散热环节，能够在有限的安装空间内形成稳定的定向气流，带走设备运行过程中元器件产生的积热，避免核心部件因工作温度超出阈值出现性能衰减、寿命缩短甚至热击穿损坏的问题，是小体积高功率密度设备热管理方案里的核心配套部件。从功能特性来看，该风机采用轴流式风轮设计，气流沿风机转轴方向直进直出，风阻损耗更低，同等转速下能够输出更集中的送风距离，配合外框的导流结构设计，能够减少气流在框体边缘的紊流损耗，提升有效通风效率；外框四个角预留了标准安装孔位，可适配螺丝固定、减震胶钉固定等多种安装方式，适配不同设备的装配需求，安装操作便捷，固定后结构稳定，能够承受设备运行过程中产生的常规振动，不会出现松脱移位的问题。在设计思路上，这款风机优先兼顾了小尺寸边界下的风量输出与运行可靠性，外框采用一体化注塑成型结构，整体结构强度充足，同时将风轮与外框的间隙控制在合理范围，既避免间隙过大产生气流回流损失，也防止间隙过小导致风轮转动过程中出现擦框异响、卡滞的问题；中心的电机安装位采用十字筋条连接结构，在保证支撑强度的前提下尽可能减少筋条对气流的阻挡，降低风噪与风阻；风轮叶片采用经过气动优化的曲面造型，能够在转动过程中更平滑地切割气流，减少涡流产生，降低运行噪音，适配对噪音控制有要求的民用、办公场景设备使用。从外形尺寸与安装边界来看，该风机整体外轮廓为正方形，边长为50mm，整体厚度适配常规小尺寸轴流风机的通用安装规格，安装孔的孔距符合行业通用标准，能够直接替换同规格的现有风机产品，无需对设备的安装结构做额外修改，具备良好的通用性；外框的边角做了微小的圆角处理，既能够避免安装过程中尖锐边角划伤操作人员，也能减少装配时与周边元器件的干涉风险，适配高密度排布的设备内部装配环境。
