MiniMELF封装DO-213AA贴片二极管外壳结构

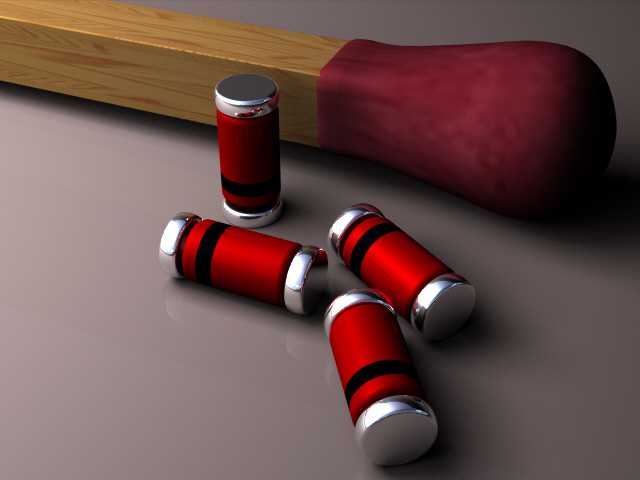

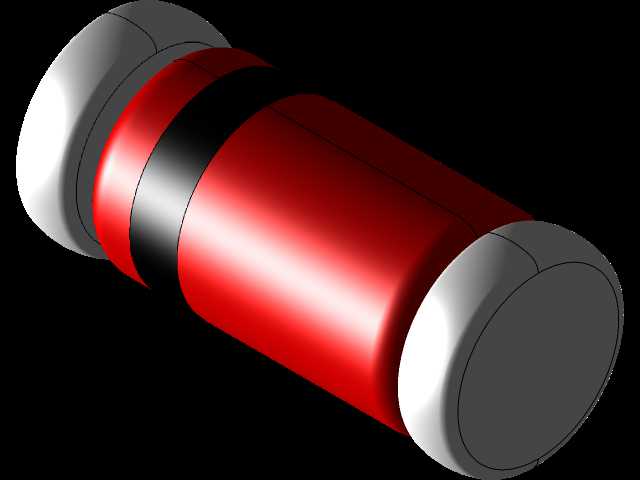

这款MiniMELF封装DO-213AA规格的SMD外壳，是面向表面贴装类半导体器件打造的核心封装载体，主要适配小功率二极管、齐纳稳压管等轴向贴片式半导体元件，广泛应用在消费电子主板、工业控制电路板、汽车电子控制单元、通信设备信号处理模块等高密度贴装场景中，能够在波峰焊、回流焊等各类SMT生产制程中稳定耐受焊接温度冲击，保障元件在电路板上的可靠固定与电气连接。从实际使用场景来看，这类圆柱型贴片封装相比传统直插轴向元件，能够大幅压缩PCB板的占用空间，适配当前电子产品轻薄化、小型化的设计趋势，同时相比方形塑封贴片元件，圆柱玻璃钝化结合金属端帽的结构具备更优异的气密性，在潮湿、高盐雾、温度波动幅度大的严苛工作环境下，能够更好地保护内部半导体芯片不受外界环境侵蚀，延长元件的整体使用寿命。在功能特性设计上，该外壳两端采用高精度镀锡金属端帽结构，端帽的平面度、同轴度都经过严格公差控制，既能够保证贴装过程中吸嘴可以稳定拾取元件，也能确保焊接后端帽与PCB焊盘形成均匀饱满的焊点，降低虚焊、立碑等SMT焊接不良率；外壳主体采用高强度绝缘耐热材质，具备优异的介电性能，能够避免元件相邻引脚之间出现爬电、击穿等电气失效问题，同时外壳的红色标识层可以帮助产线操作人员、售后维修人员快速识别元件类型，降低生产、维修过程中的错料风险。在设计思路层面，这款外壳严格遵循DO-213AA封装的行业通用尺寸规范，整体外形为光滑圆柱结构，没有多余的卡扣、凸起结构，既能够适配现有主流的SMD编带包装规格，兼容高速贴片机的进料、拾取流程，也能在元件运输、编带过程中减少卡料、磨损端帽的问题；两端金属端帽与主体绝缘层的衔接位置采用圆弧过渡设计，能够分散焊接过程中热胀冷缩产生的应力，避免温度循环过程中出现端帽脱落、密封失效的问题。在外形尺寸与安装边界上，该外壳整体长度为3.7毫米，主体圆柱直径为1.6毫米，两端金属端帽的直径与主体直径保持一致，安装时对应的PCB焊盘间距、焊盘尺寸都可以直接匹配通用DO-213AA封装的标准焊盘库，不需要额外调整封装尺寸，能够直接导入各类PCB设计软件中调用，大幅降低硬件设计阶段的封装绘制工作量；元件贴装后距离PCB板面的高度极低，能够适配超薄型电子产品的内部堆叠空间要求，不会和周边结构件、其他 taller 元件产生装配干涉，同时圆柱外形的结构在电路板受到外力振动、冲击时，能够更好地分散焊点承受的应力，提升整机产品的抗振可靠性。
