WEG微型接触器CAW04系列三维结构

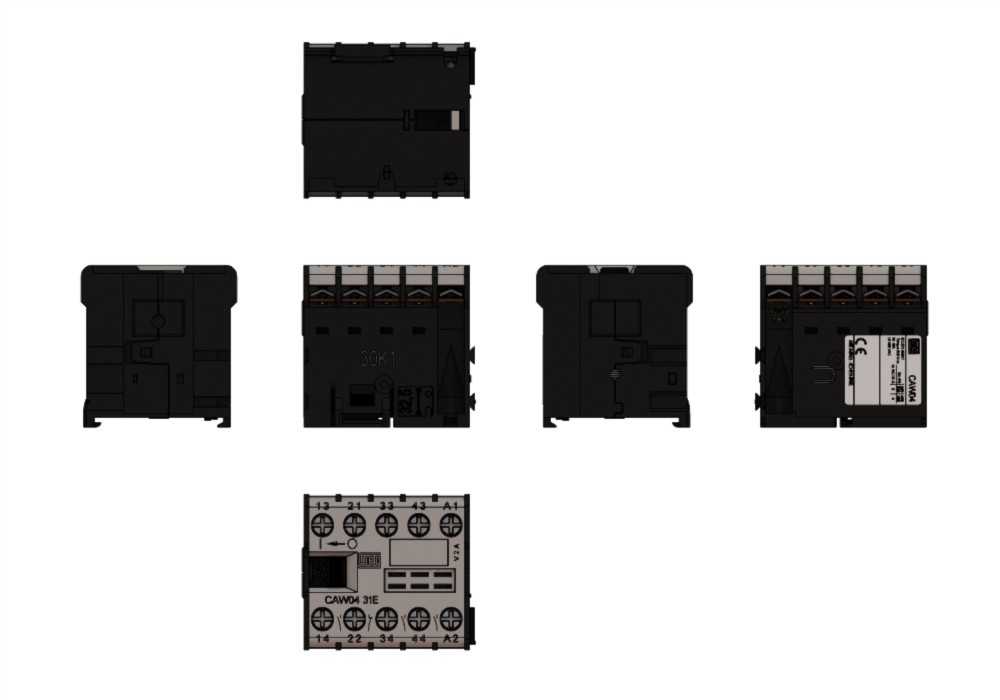

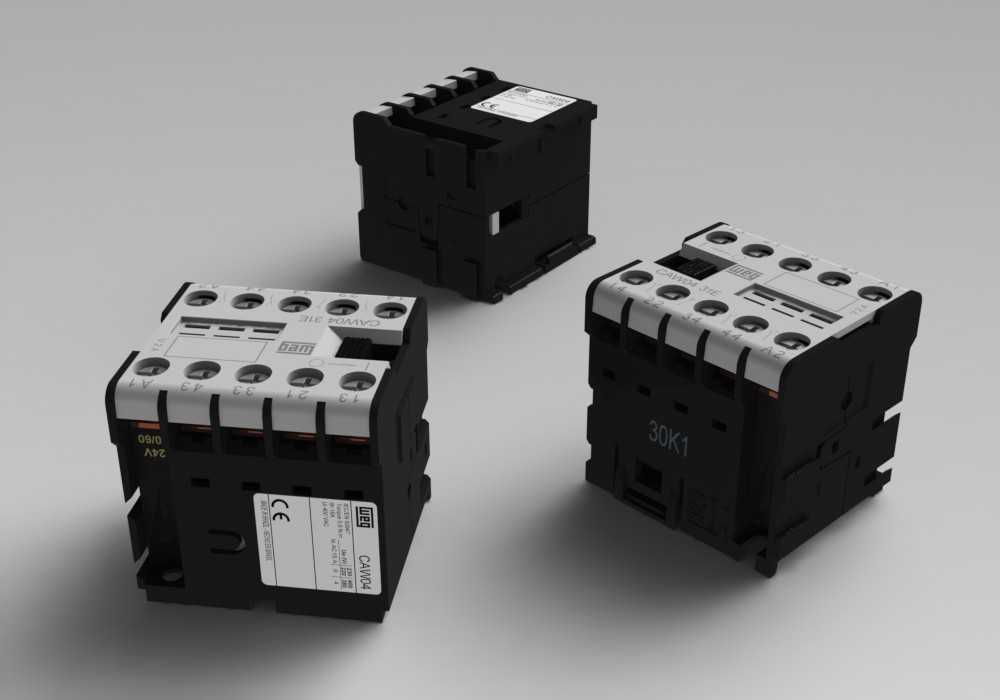

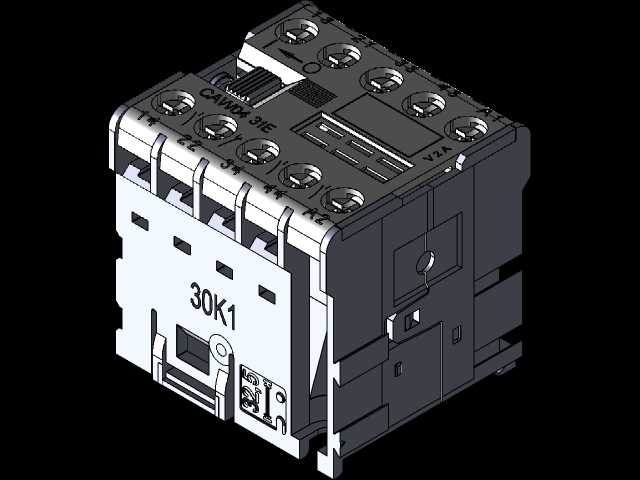

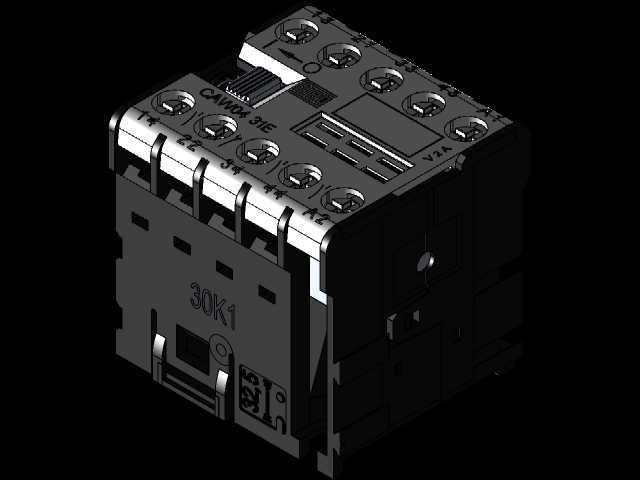

这款微型接触器主要面向低压工控场景设计，常见于小型自动化设备控制回路、楼宇电控系统、小型电机启停回路、照明控制回路等对安装空间有严格限制的应用场景，承担小功率负载的通断控制、信号中继切换的核心作用，能够在6A额定电流、24V控制电压的工况下稳定工作，适配常规工业低压配电的控制需求。从实际用途来看，该款接触器可直接用于小型三相异步电机的直接启停控制，也可作为中间继电器扩展控制回路的触点容量，还能应用在直流控制回路中完成负载切换，适配多种工控场景的小功率通断需求，相比常规接触器体积缩减明显，能够在紧凑的电控箱内完成高密度排布，大幅节省柜内安装空间。从功能特性来看，该款接触器采用模块化紧凑结构设计，主回路与控制回路接线端分区排布，正面预留清晰的标识区域用于标注回路信息，侧面设置标准卡装结构可直接适配DIN导轨安装，无需额外定制安装支架；触点部分采用耐磨损合金材质，能够承受频繁启停带来的触点冲击，保证长期通断的可靠性，外壳采用阻燃工程塑料材质，满足低压电器的绝缘与阻燃要求，避免运行过程中出现漏电、起燃等安全隐患。从设计思路来看，该款产品在设计阶段优先平衡了紧凑体积与电气安全间隙的需求，在缩小整体外形尺寸的同时，保证各带电部件之间的爬电距离、电气间隙满足低压电器的安全规范，接线端采用防误触结构，避免接线过程中误碰带电部位，整体结构无突出尖锐部位，搬运与安装过程中不会划伤操作人员；多视角的结构设计还原了产品的每一处细节，包括顶部的接线端子排布、侧面的卡扣结构、正面的标识区域、底部的导轨适配槽，能够直接用于电控柜的布局仿真、安装干涉检查，也可用于电气装配培训的演示素材。从外形尺寸与安装边界来看，该款接触器整体为方正紧凑结构，宽度适配多回路并排安装的间距要求，安装后占用的导轨长度较短，上下接线端预留足够的接线操作空间，即使相邻位置安装其他同规格元件，也不会影响接线操作与后期维护，整体突出导轨的高度较低，能够适配深度较浅的小型电控箱安装需求，不会出现箱门无法闭合的干涉问题。
