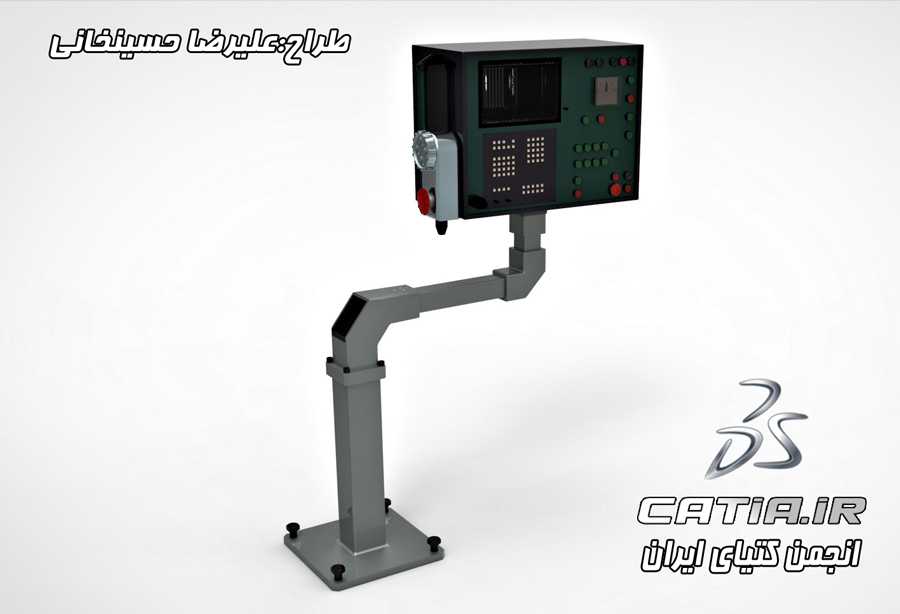

悬臂式机床数控操作控制箱设计

这款悬臂式数控操作控制装置，主要应用于各类金属切削机床、锻压设备、自动化加工产线的工位端操作场景，是操作人员与设备数控系统完成交互的核心终端载体，承担着加工程序输入、运行参数调整、设备状态监控、异常急停操控等核心功能，能够让操作人员在设备周边合适的操作位置完成全流程的设备管控，无需固定站在柜体旁操作，大幅提升生产过程中的操作便捷性与现场响应效率。

从功能特性来看，控制箱面板集成了高清显示区域、矩阵式功能按键组、波段调节旋钮、状态指示灯以及带防护盖的急停按钮，显示区域可实时呈现加工坐标、主轴转速、进给速率、刀具状态、加工进度等核心运行参数，按键组覆盖了模式切换、轴点动、程序启停、倍率调节等常用操作功能，急停按钮布置在箱体侧下方的易触达位置，遇到突发异常时操作人员可第一时间触发设备停机，规避生产安全风险。箱体侧面预留了接口扩展位，可根据实际使用需求加装USB接口、手轮接口、网络通讯接口，满足程序传输、手摇脉冲进给、联网数据采集等拓展使用需求。

在设计思路上，整体采用人机工程学逻辑开展结构设计，悬臂支撑结构采用多段可转动关节设计，支持水平方向大角度回转、垂直方向俯仰角度调节，操作人员可根据自身站立位置、操作习惯灵活调整控制箱的朝向与高度，避免长期固定姿势操作带来的疲劳感；悬臂内部为中空走线结构，所有连接线缆均封闭在臂体内部，既可以避免生产现场的切削液、金属碎屑、粉尘对线缆造成磨损腐蚀，也能让设备周边走线更加规整，消除线缆外露带来的磕碰、勾挂安全隐患。底座采用方形法兰安装结构，通过四颗膨胀螺栓或连接螺栓可直接固定在设备机身侧面或者车间地面上，支撑臂采用加厚铝合金型材加工而成，兼顾结构强度与轻量化特性，长期承重不会出现臂体下垂、转动卡顿的问题，箱体外壳采用冷轧钢板焊接后做喷塑处理，表面耐油污、耐刮擦，适配机加工车间复杂的生产环境。

从安装边界来看，底座安装平面需要保证足够的结构强度，避免安装后出现晃动；悬臂伸展后控制箱的操作高度可覆盖1米到1.6米的区间，适配不同身高操作人员的站立操作需求，转动范围内无其他设备结构遮挡，保证操作时的视野可达性，操作人员在调整控制箱位置时，可清晰观察到机床加工区域的运行状态，实现操作与观察的同步进行，有效降低加工过程中的误操作概率。
