旧钻床马达改制小型电路板切割台锯

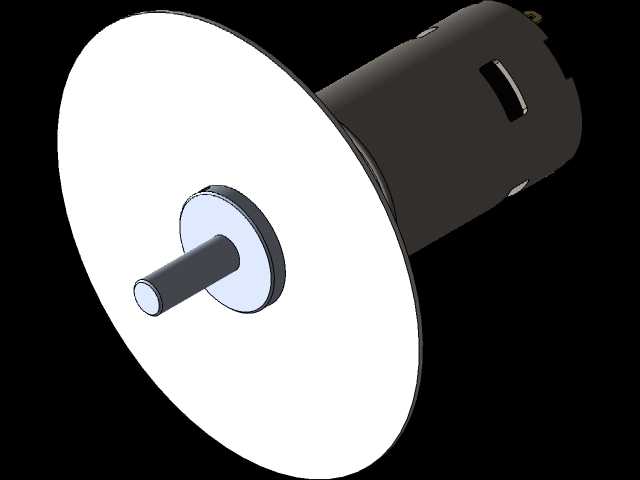

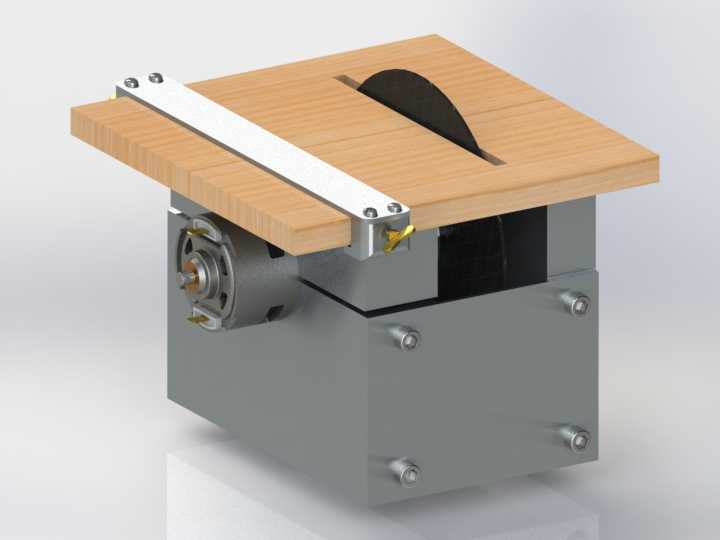

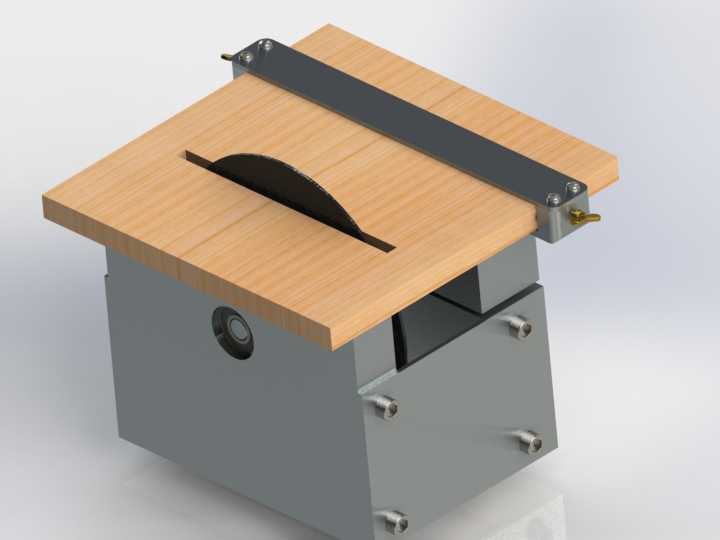

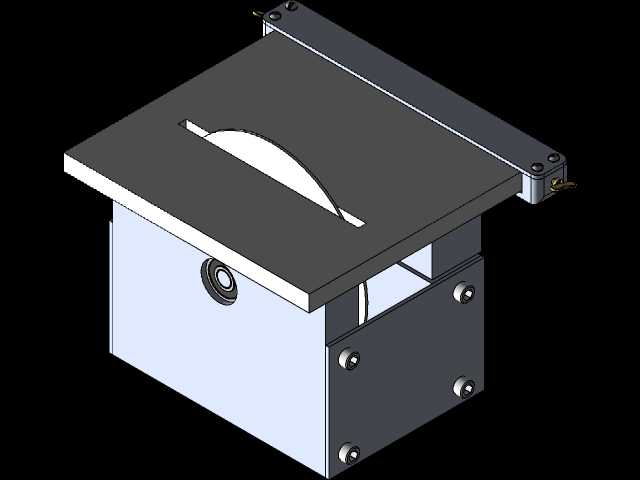

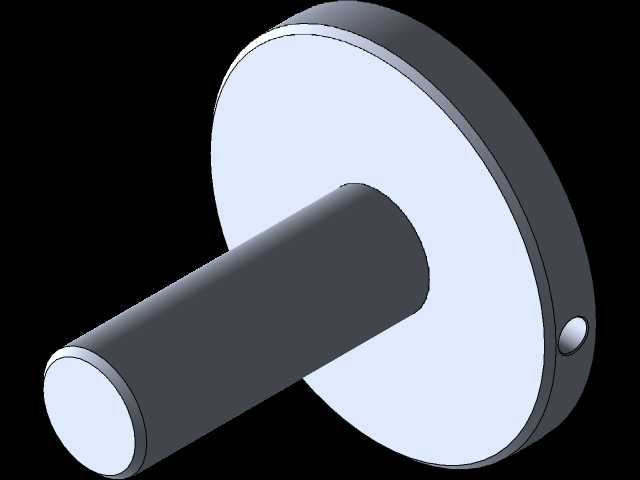

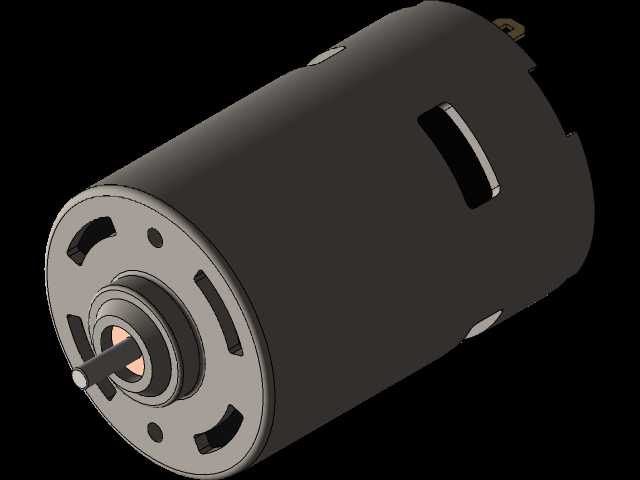

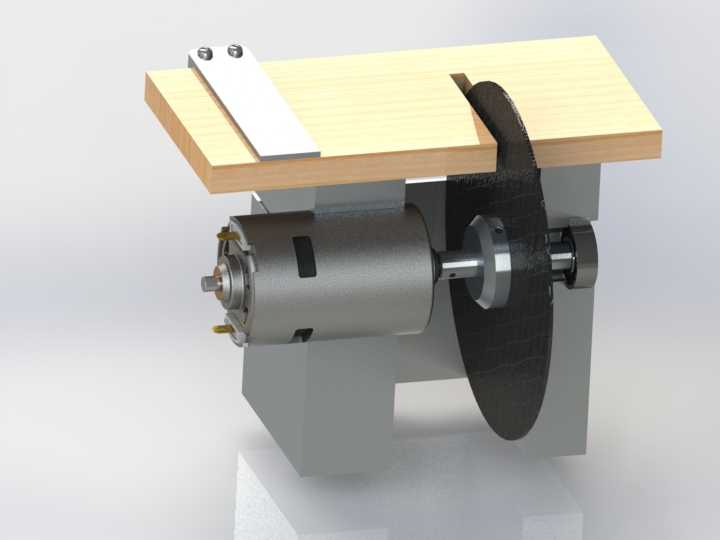

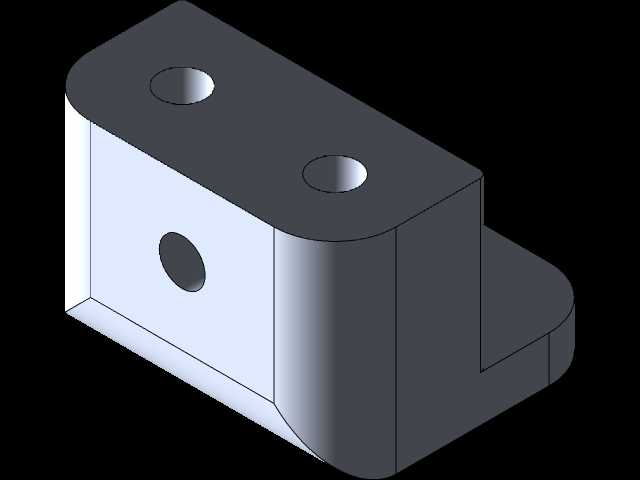

这款小型切割设备主要面向电子制作、小型手工加工场景，核心用途是完成薄型电路板的精准裁切作业，同时也可适配薄木片、塑料薄板等软质薄料的切断加工，能够满足电子爱好者、小型维修工位的日常裁切需求，解决了常规大型台锯占用空间大、裁切薄料精度差、操作灵活度不足的痛点。设备整体采用卧式布局，核心动力单元采用常规台钻配套的直流马达作为动力源，动力输出轴直接固定圆形切割锯片，省去了复杂的传动结构，既降低了改制成本，也减少了传动环节带来的动力损耗与运行抖动。设备的支撑结构采用块状金属基座作为承载主体，基座预留了马达安装位与锯片避让槽，能够牢牢固定动力单元，避免高速切割过程中出现位移晃动；基座上方固定木质工作台面，台面中间开设窄缝供锯片穿过，锯片伸出台面的高度可根据待切割板材的厚度做适配调整，既保证能够完全切透工件，也避免锯片外露过多带来的操作安全隐患。工作台面一侧加装了可调节的定位靠尺，靠尺通过两颗紧固螺丝固定在台面上，裁切作业前可根据需要的裁切宽度调整靠尺位置，拧紧螺丝即可锁定定位基准，推送板材过程中靠尺能够为工件提供平直的导向，保证裁切边缘的直线度，避免出现裁切歪斜、尺寸偏差的问题。从安装边界来看，这款小型台锯整体占用空间极小，可直接放置在常规工作台桌面上使用，不需要额外的固定安装工序，接上适配电源即可投入使用；整体重量较轻，可根据作业需求灵活挪动位置，适配狭小的维修工位、家庭DIY工作台等多种使用场景。设计思路上充分利用了旧设备的剩余价值，将淘汰的旧钻床马达重新利用作为动力核心，结构设计上做了最大程度的简化，没有多余的冗余结构，所有部件都服务于稳定裁切这一核心功能，锯片两侧的支撑轴段做了加粗处理，提升了锯片高速旋转时的稳定性，减少切割过程中的锯片偏摆，保证裁切断面平整光滑，不需要后续额外的打磨修整即可直接使用。日常使用过程中，可根据待加工材料的属性更换对应类型的锯片，即可拓展设备的加工范围，除了裁切电路板之外，更换细齿锯片可切割薄亚克力板、薄桐木板，更换专用切片还可完成薄铜片、薄铝片等软金属材料的裁切，一机多用能够覆盖多种小型手工加工的裁切需求。
