50毫米DC24V柔性LED灯条单元结构设计

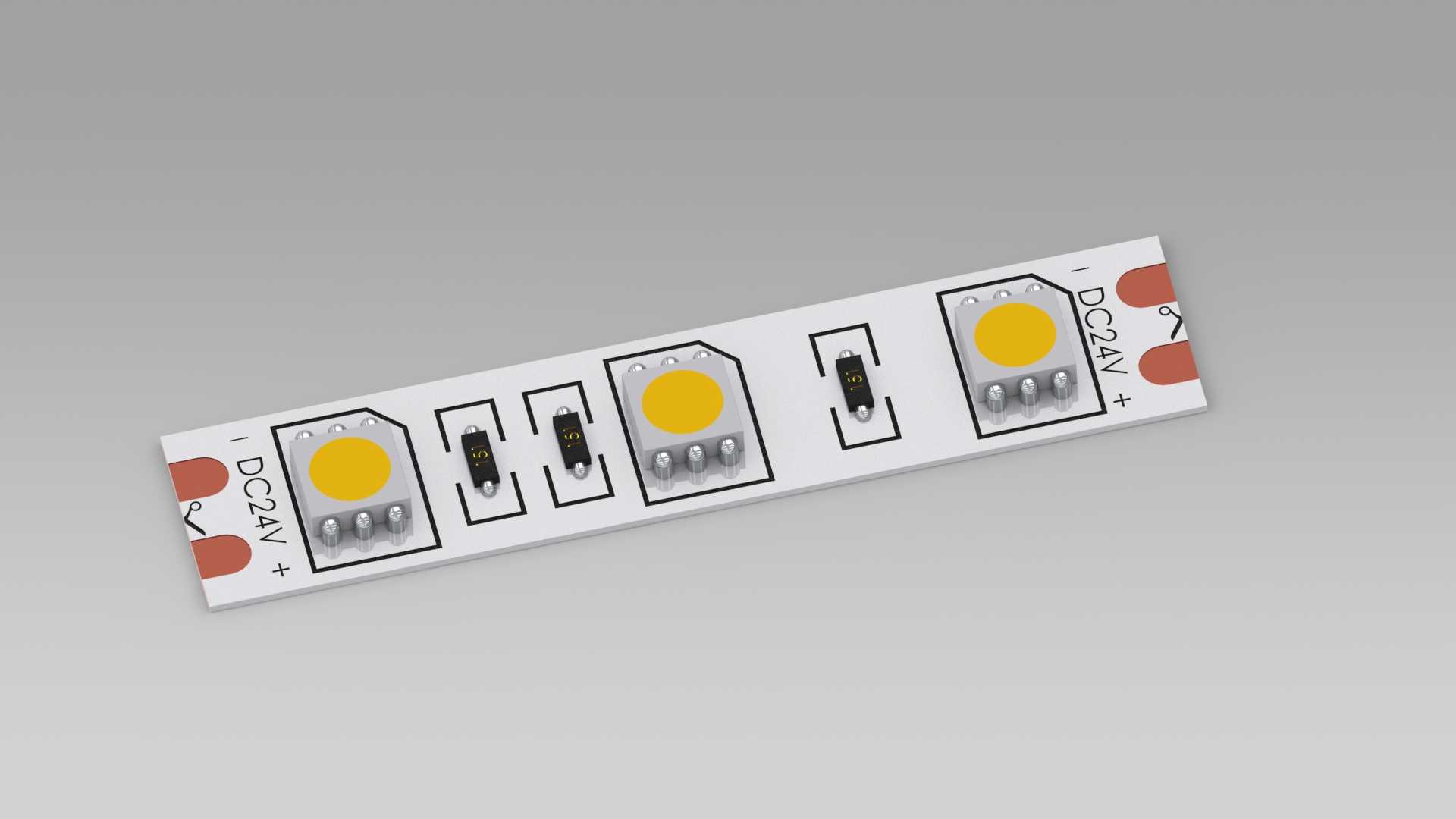

本次设计的柔性LED灯条单元，是面向室内装饰照明、设备状态指示、广告标识亮化等多场景打造的基础照明组件，可广泛应用于家居吊顶氛围营造、展柜展品补光、工业设备运行状态提示、户外广告轮廓勾勒等实际场景，能够适配平面、曲面、转角等多种安装基面的布设需求。该单元作为柔性灯带的标准分段模块，核心功能是通过板载贴片LED灯珠实现稳定的低压直流发光，搭配板载限流元件保障灯珠工作电流处于额定区间，避免过流损坏，延长整体使用寿命，同时支持多单元首尾拼接，可根据实际布设长度灵活裁剪组合，适配不同尺寸的安装空间。设计过程中优先考量柔性基材的弯折适配性，选用薄型柔性电路板作为载体，将灯珠、限流电阻等元件沿板长方向等距排布，既保证发光均匀度，也预留了足够的弯折余量，避免弯折过程中出现元件脱焊、线路断裂的问题。单元整体长度为50毫米，板身宽度适配常规柔性灯带的通用安装卡槽，两端预留标准焊接点位，标注清晰的正负极接线标识，可直接与相邻单元或供电导线焊接连通，无需额外转接配件。安装边界方面，该单元厚度控制在毫米级，可嵌入宽度极窄的安装槽内，适配暗藏式照明的安装需求，板端预留的红胶对位标识可帮助安装人员快速对齐拼接位置，降低现场施工的对位难度。板上元件布局经过反复优化，将发热相对明显的限流电阻与LED灯珠间隔排布，分散工作时产生的热量，避免局部热量堆积加速元件老化，同时所有元件均采用贴片封装，整体板身平整无凸起，可直接贴合在导热背胶层上，既方便粘贴安装，也能通过背胶将热量传导至安装基面，提升散热效率。该单元支持DC24V低压供电，使用过程中安全性更高，可直接触碰无触电风险，适配人员可接触到的各类照明场景，灯珠选用高显指贴片型号，发光色彩均匀无暗区，可根据使用需求更换不同色温的灯珠，适配暖光氛围、冷光照明、彩色亮化等不同的发光效果需求。
