五位贴片式七段数码显示电路板结构

这款贴片式七段显示组件，是面向紧凑型数字显示场景开发的板载显示单元，核心应用在工业控制数显面板、小型仪器仪表读数模块、嵌入式设备状态显示区、消费类电子数值提示区这类对安装空间有严格限制的场景中，能够直接通过SMT工艺贴装在主控电路板上，无需额外的插接固定工序，适配规模化流水线的快速生产需求。

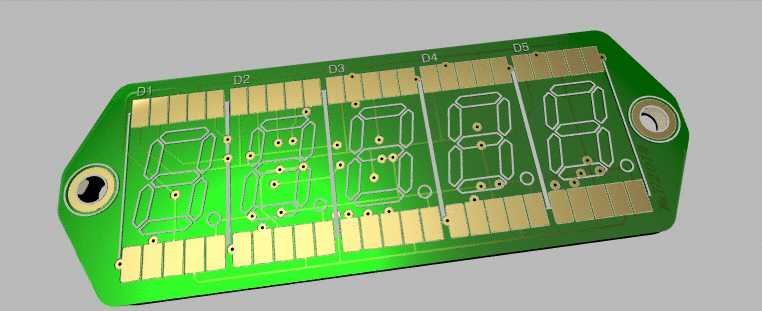

组件整体采用一体化PCB载板设计，板体边缘做了圆角过渡处理，两端预留了圆形定位安装孔，可配合螺丝或者定位柱完成在设备壳体内部的固定，避免贴装后受外力震动出现焊点松脱的问题；板体厚度适配常规SMT产线的传输轨道要求，整体高度控制在10mm，不会突出设备面板的设计边界，能够完美嵌入薄型化的设备外壳中，不会额外占用设备内部的纵深空间。

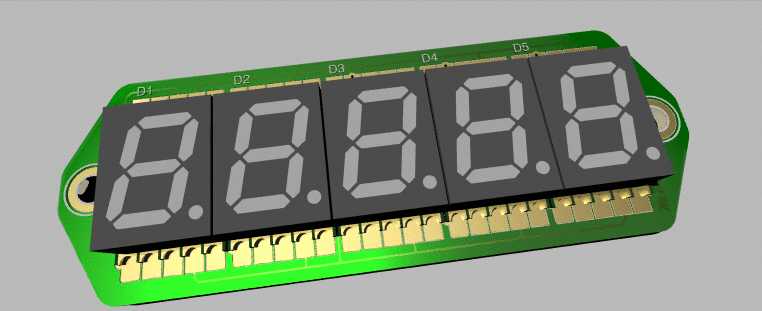

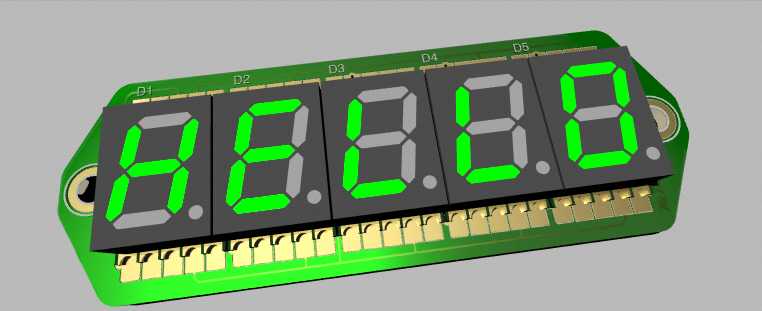

载板上集成了五位独立的七段显示单元，每段显示笔画都对应独立的焊盘点位，支持共阳极或者共阴极的驱动接线方式，可根据后端驱动电路的设计灵活选择接线逻辑，能够完成0-9阿拉伯数字的全字段显示，也可通过组合点亮实现简单的字符提示，满足数值读数、状态码显示、参数提示等基础显示需求。显示发光色覆盖红、橙、黄、绿四种常规选项，可根据设备的整体视觉设计风格选择对应的发光配色，适配不同场景下的识别需求，比如工业场景常用高对比度的红色或绿色提升强光下的识别度，消费类电子可选用暖调的橙色或黄色匹配外观质感。

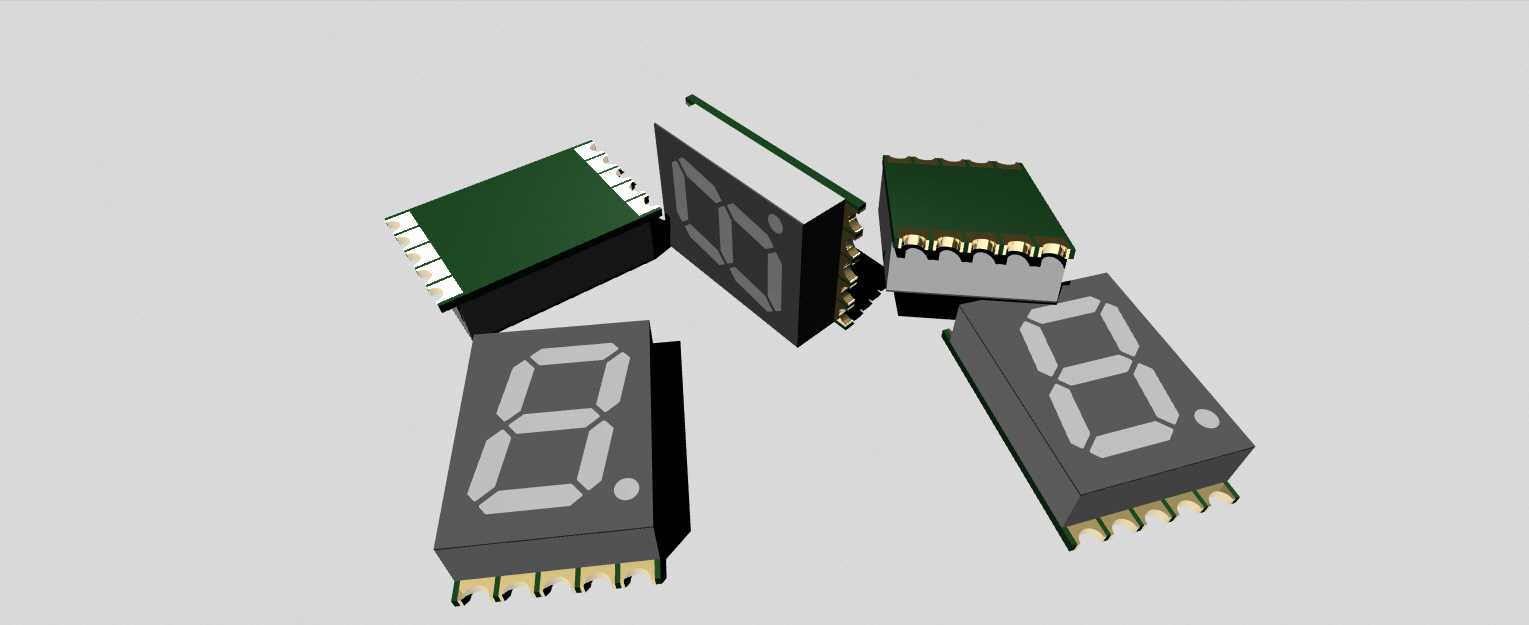

设计过程中充分考虑了贴片生产的工艺要求，所有焊盘都做了标准化的尺寸设计，焊盘间距符合常规SMD工艺的精度要求，避免生产过程中出现连锡、虚焊的问题；显示单元的布局严格按照人眼阅读习惯从左到右等距排列，字符间距均匀，读数时不会出现视觉错位，长时间观察也不易产生视觉疲劳。板体上的走线做了最短路径优化，减少信号传输过程中的损耗，保证每一段笔画的发光亮度均匀一致，不会出现局部偏暗或者亮度不均的问题，同时载板的基材选用常规FR-4板材，兼顾结构强度与绝缘性能，能够适应常规工业场景下的温湿度工作环境，长期使用也不会出现基板变形、线路氧化的问题。

在安装边界上，这款显示组件的横向长度适配五位数字显示的最小布局要求，纵向宽度刚好覆盖七段字符的显示区域加两侧固定位，不需要在主控板上预留额外的避让空间，能够和周边的贴片电阻、电容、驱动芯片等元器件保持安全的电气间距，不会出现信号干扰或者安装干涉的问题，非常适合在紧凑化的设备设计中替代传统的插接式数码管，进一步压缩设备的整体体积。
