大功率XLamp系列XB-H型LED贴片结构

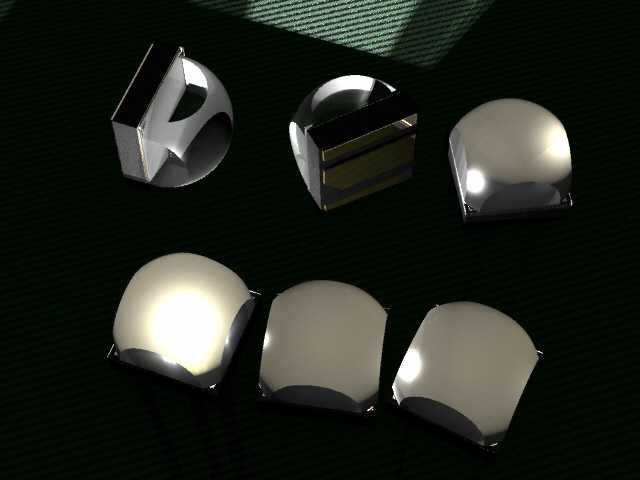

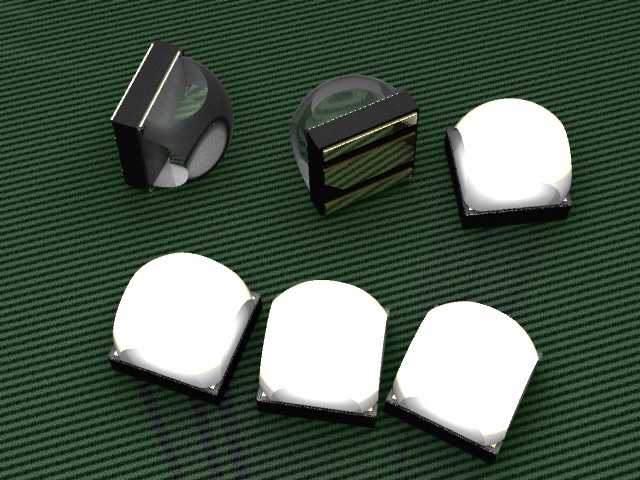

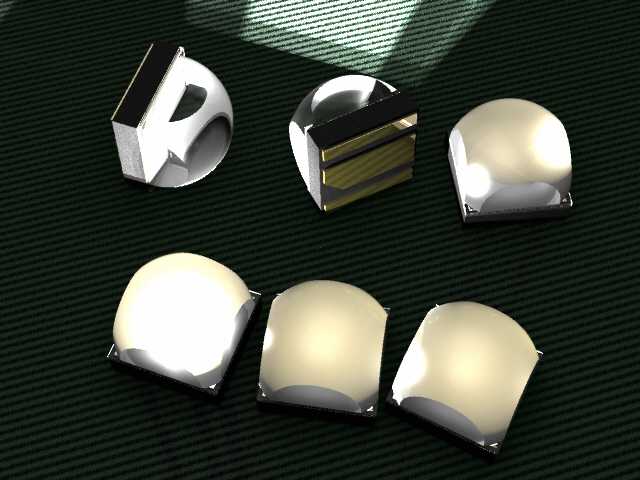

这类LED贴片是当前固态照明领域核心的表面贴装发光组件，广泛应用在室内商业照明、户外景观亮化、车载辅助照明、工业设备状态指示、消费电子背光等多个场景中，能够在极小的安装空间内提供稳定的高亮度光输出，替代传统插件式发光器件，大幅提升终端产品的组装效率与空间利用率。从实际使用场景来看，这类小尺寸大功率贴片可以适配高密度贴装工艺，在灯带、灯板、小型投光灯、便携照明设备、智能硬件指示灯等产品中，能够通过阵列排布实现均匀的面发光效果，同时凭借紧凑的尺寸降低整灯的结构厚度，适配超薄型照明产品的设计需求。在功能特性上，该系列贴片优化了出光透镜结构，不同的透镜构型可以适配不同的出光角度需求，既有侧发光的透镜构型满足导光板侧入光的背光需求，也有大角度正面出光的构型满足泛光照明的配光要求，封装结构兼顾了散热路径设计，能够在额定功率下维持稳定的光效输出，降低长期使用过程中的光衰速率，提升器件的使用寿命。从设计思路层面，该款贴片采用标准化的表面贴装封装构型，底部焊盘设计兼顾了焊接可靠性与散热传导能力，能够将发光芯片工作产生的热量快速传导至PCB基板，避免芯片结温过高影响性能；透镜部分采用高透光耐老化的封装材料，匹配芯片的发光光谱特性，减少光线在封装内部的损耗，同时外层结构做了防护设计，能够适配常规的回流焊工艺，满足批量自动化生产的组装要求。在外形尺寸与安装边界上，该款贴片长宽尺寸均为2.45mm，整体高度为2.28mm，极小的占位尺寸允许设计师在有限的布板空间内排布更多的发光单元，实现更高的光密度输出；安装时仅需在PCB上预留对应尺寸的焊盘位置，不需要额外的插件开孔，能够大幅简化电路板的加工工序，同时贴装后的器件突出板面高度极低，不会对终端产品的超薄结构设计造成阻碍，适配各类紧凑型照明与指示类产品的结构设计需求。
