双排弯角插针连接器结构设计

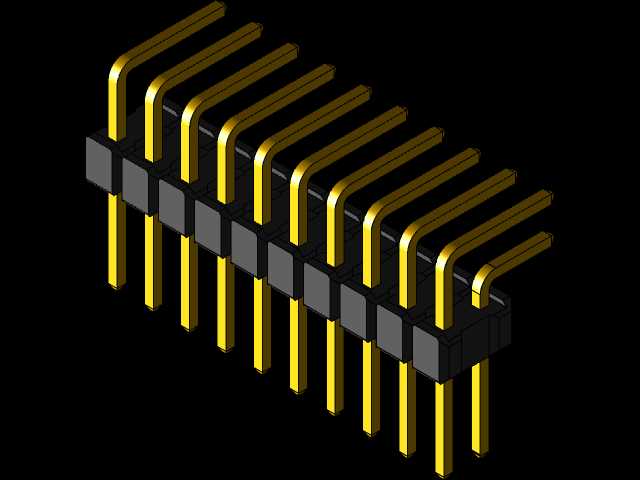

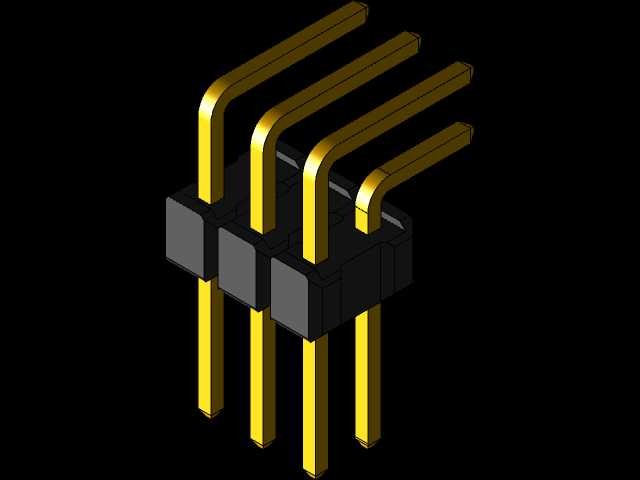

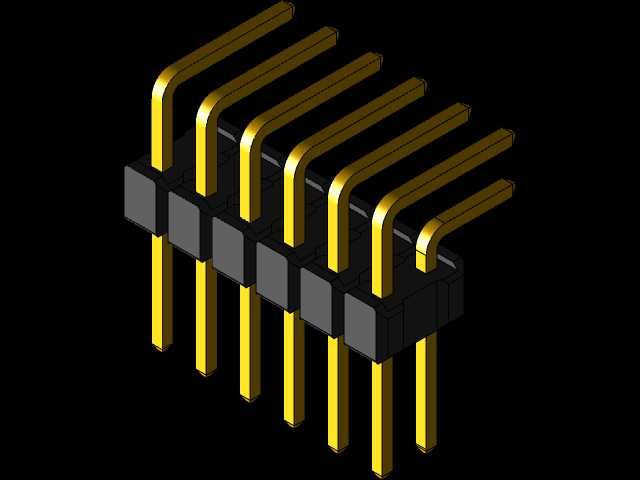

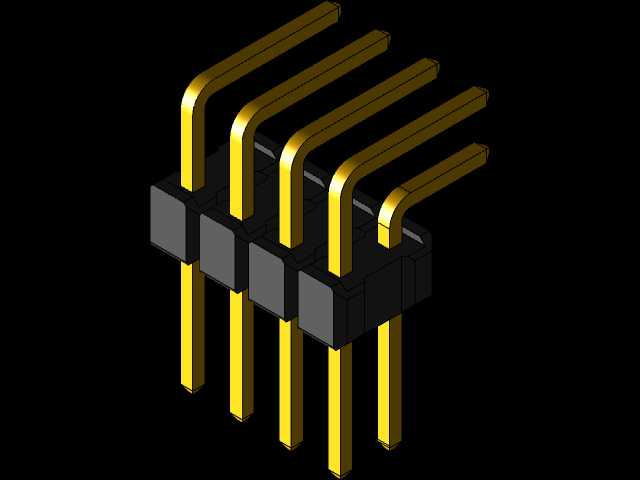

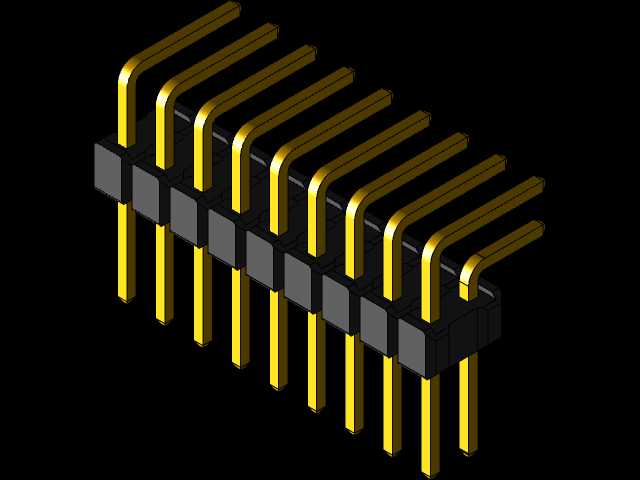

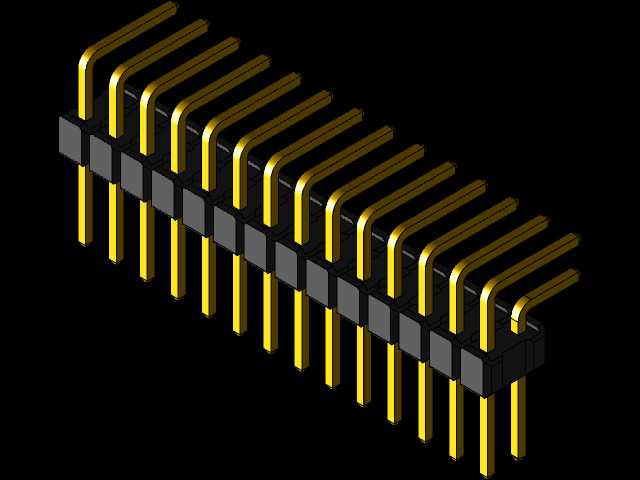

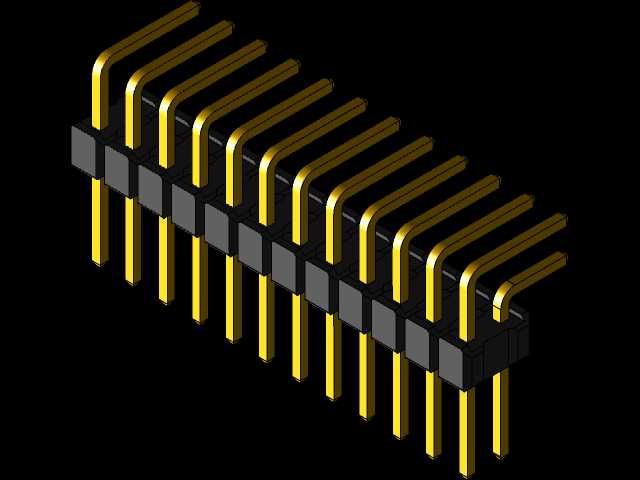

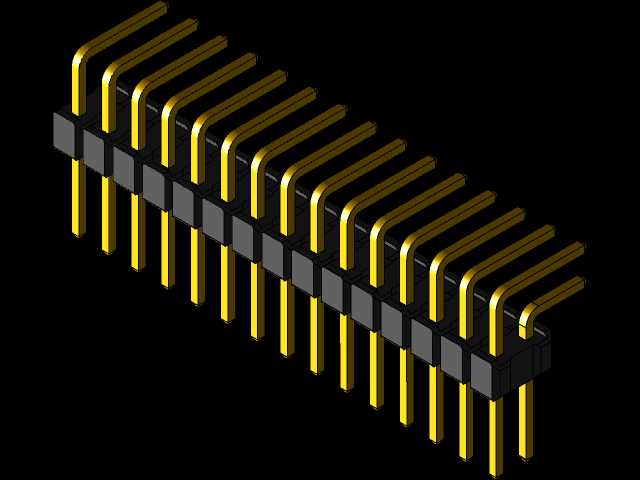

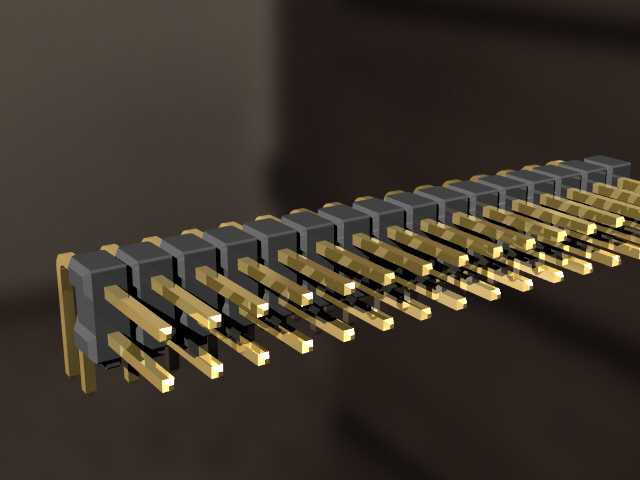

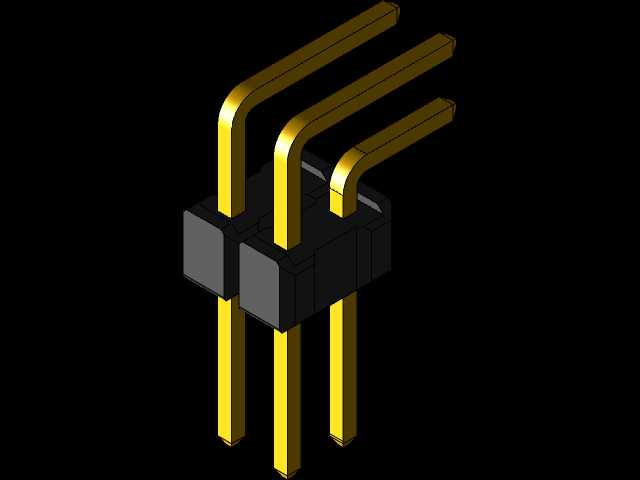

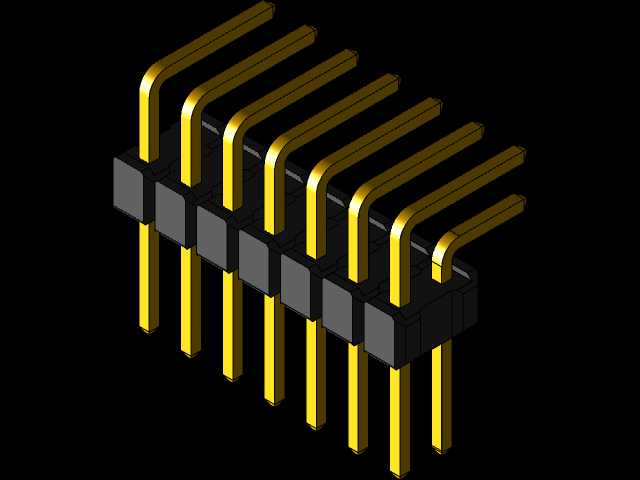

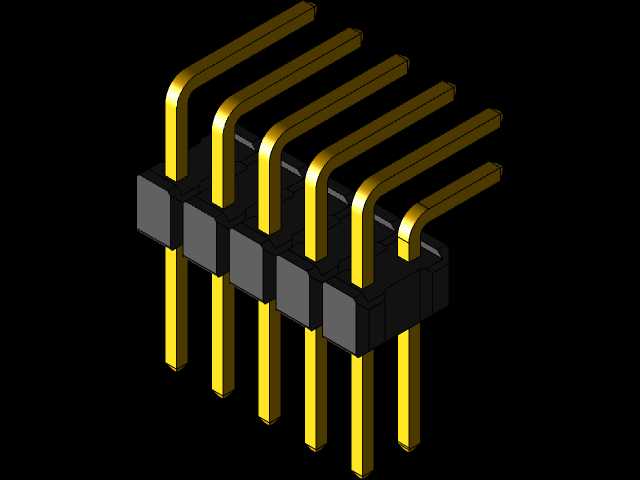

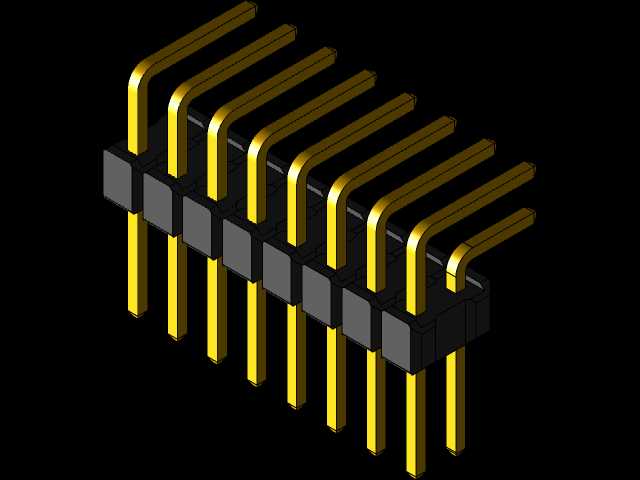

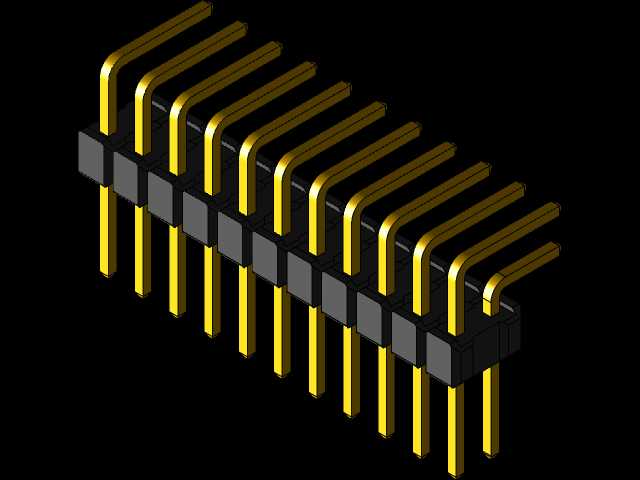

该款双排弯角插针是板对板连接场景中常用的基础电子接插元件，广泛应用在消费电子控制板、工业测控模块、电源驱动板卡、小型智能设备主板的电路互连场景中，主要承担不同PCB板之间、板卡与外接功能模块之间的电信号传输与小功率电流导通作用，是电子组装环节里保障电路信号稳定连通的核心基础配件。在实际设备运行过程中，这类弯角排针能够实现垂直排布板卡的直角转向连接，避免直插排针占用过多板间垂直空间，适配紧凑化的设备内部安装布局，尤其适合内部空间局促、板卡呈L型排布的小型电子设备组装需求。从功能特性来看，该排针采用双排错位排布的插针结构，插针接触端做了削边斜角处理，能够在插接过程中自动校正微小的对位偏差，降低插接阻力，同时插针与塑壳基座的结合处做了防松卡位设计，在多次插拔后依然能保持插针位置稳固，不会出现插针偏移、退针导致的接触不良问题，插针表面做了镀金抗氧化处理，能够长期抵御潮湿、盐雾环境的侵蚀，维持稳定的接触电阻，避免信号传输过程中出现衰减、断连的故障。在设计思路上，这款排针严格遵循通用电子接插件的间距规范，相邻引脚中心间距控制在2.54毫米，能够完美匹配市面上绝大多数通用排母、面包板以及PCB板的标准焊盘孔位，无需额外定制开孔即可完成焊接组装；弯角部位做了圆弧过渡处理，避免直角弯折导致的插针内部应力集中，杜绝插针在弯折处断裂的风险，塑壳基座采用耐高温的绝缘工程塑料材质，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座融化、变形导致的引脚错位问题。从安装边界来看，该款排针为16引脚双排规格，整体塑壳长度适配标准16Pin焊盘排布宽度，弯角后的插针伸出长度能够满足双层板叠装时的间距要求，焊接后引脚突出PCB板背面的长度控制在常规焊接工艺允许范围内，不会出现引脚过长触碰其他板卡元件导致短路的问题，插针的横截面尺寸符合通用接插件的插拔力标准，既能够保证插接后连接稳固不易松脱，又不会因为插拔力过大导致组装时损坏板卡焊盘。在实际应用中，这类排针不仅可以用于永久性的板卡焊接连接，也可以搭配对应的排母实现可拆卸的模块连接，方便设备后期的功能模块升级与故障检修，在工控板卡、智能家居控制模块、小型仪器仪表的电路组装中都有极高的使用频次，是电子制造领域通用性极强的基础连接配件。
