DIN导轨式欧标模数化电源插座结构

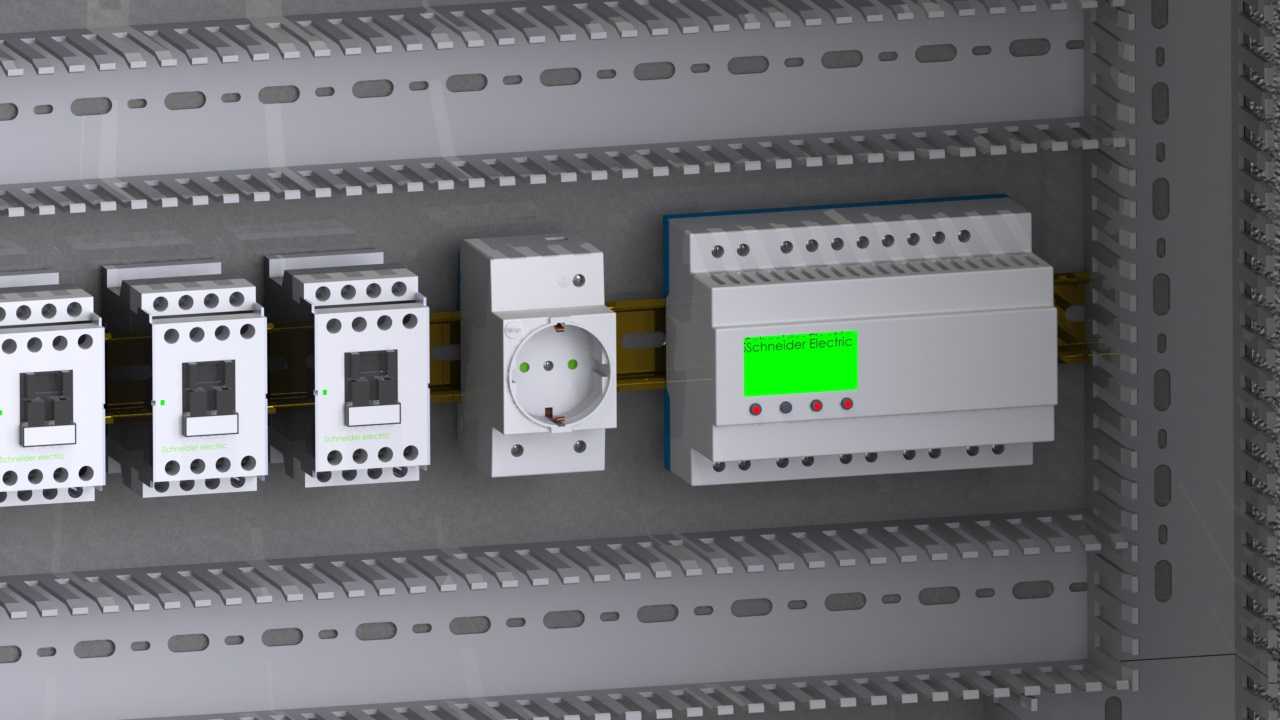

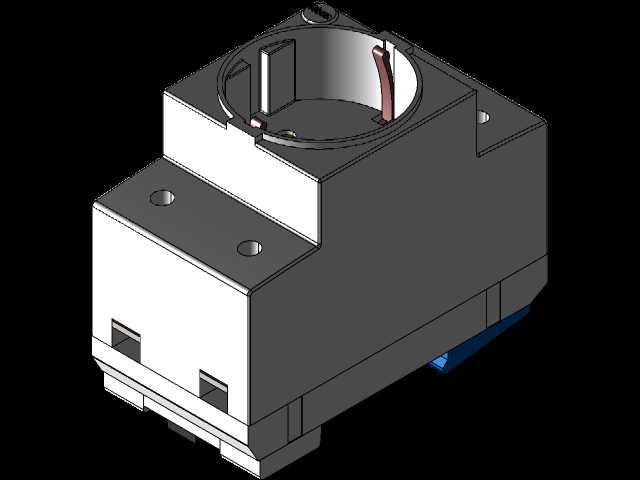

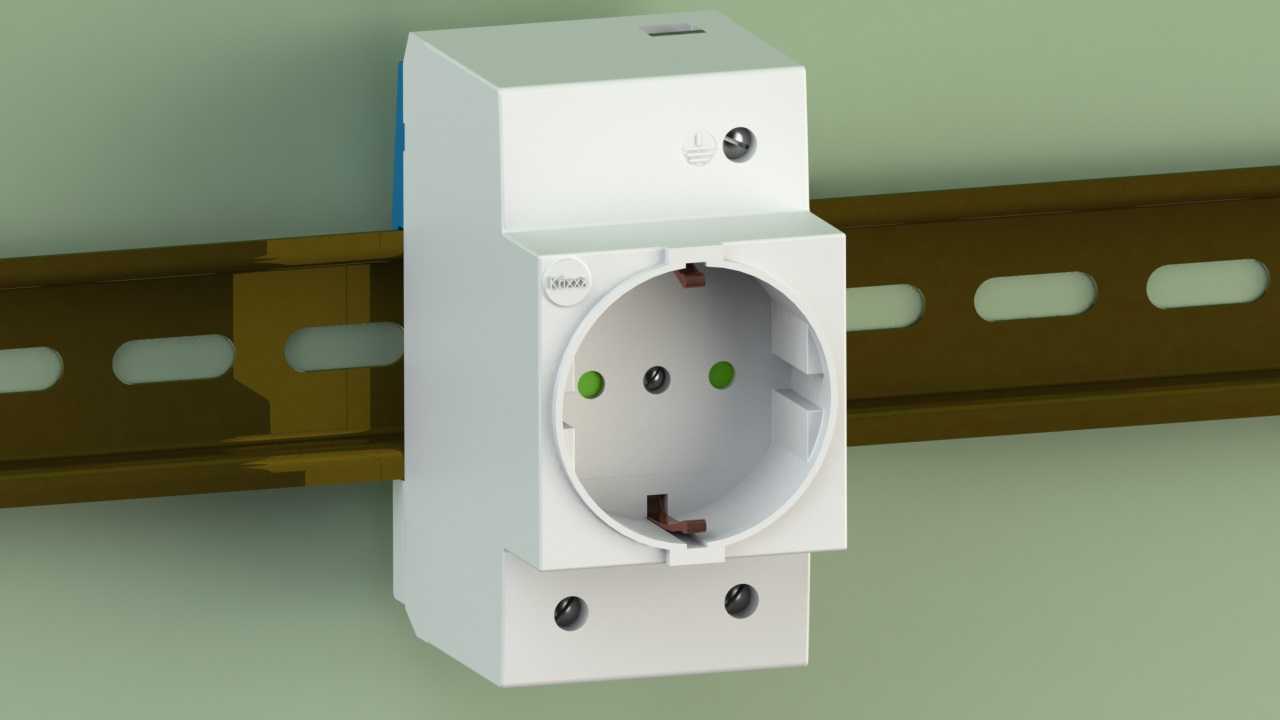

这款导轨安装式插座是低压配电终端场景的专用取电附件，主要应用于工业控制柜、楼宇配电箱、自动化设备电控柜、机房列头柜等内部的DIN标准导轨安装场景，为柜内临时检修工具、柜装辅助检测设备、小型外接用电模块提供便捷的市电取电接口，无需额外开孔安装面板插座，适配柜内紧凑的布线空间布局。在实际使用中，这类插座直接卡装在电控柜内通用的35mm标准DIN导轨上，和断路器、继电器、端子排等常规配电元件并排安装，能够充分利用柜内导轨的剩余安装空间，避免额外在柜体门板或侧板开孔固定插座的工序，同时让柜内配电回路的布局更规整统一，走线更简洁。产品采用模数化的外形设计，整体宽度匹配标准低压电器的模数尺寸，安装后和相邻配电元件的间隙均匀，不会挤占其他元件的安装空间；外壳采用阻燃绝缘的工程塑料材质，表面做了哑光防刮处理，正面的欧标两孔接地插座插孔做了防误插的防护门设计，未插入插头时防护门处于闭合状态，能够避免检修过程中金属碎屑、灰尘落入插孔引发短路风险，也能防止运维人员误触带电部件。插座的接线端子设置在壳体下部，采用压线式螺丝接线结构，适配常规1.5-2.5平方的多股铜芯导线，接线后导线被端子牢牢压紧，不会因为柜内长期的设备振动出现松脱打火的问题；壳体背部设计了和DIN导轨匹配的弹性卡扣，安装时只需要将卡扣对准导轨上沿按压即可卡紧固定，拆卸时用一字螺丝刀撬动卡扣的解锁拨片即可快速取下，无需额外的固定螺丝，安装和维护都十分便捷。在安装边界上，这款插座卡装在导轨上后，整体突出导轨表面的厚度控制在合理范围，不会和柜内的走线槽、柜门内侧的加强筋产生干涉，插座正面的插拔空间预留充足，适配常规欧标插头的插拔深度，插头插入后不会因为空间不足出现松脱或者无法完全插合的问题；壳体上下预留的接线空间能够满足导线弯曲半径的要求，接线完成后导线不会出现过度弯折损伤线芯的情况，整体结构完全适配低压电控柜内的安装环境，能够长期稳定在柜内的温湿度环境下工作，为柜内取电提供安全可靠的接口。
