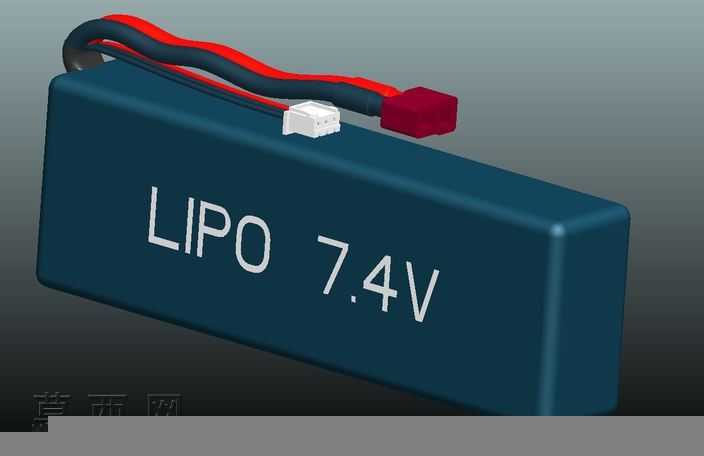

遥控越野车用7.4V锂聚合物电池三维模型

本模型为遥控越野车型配套的7.4V锂聚合物动力电池三维建模成果，建模过程以还原实物外观与接口结构为核心目标，采用参数化建模方式构建整体轮廓。首先依据航模动力锂电池的常规尺寸比例绘制长方体基体，对棱边做统一圆角处理，还原软包锂电池外层封装的圆润触感，避免尖锐棱角带来的失真感。外观标识部分通过凸台拉伸命令制作“LIPO 7.4V”字样，设置与基体不同的材质属性，模拟真实电池表面的丝印标识效果，字体比例与位置严格参照实物布局，保证视觉辨识度。出线结构部分，先绘制红黑两根动力线的走线路径，采用扫描特征生成带自然弯曲弧度的线缆模型，还原线材从电池本体引出后的自然垂坠形态；线缆末端分别建模红色T型动力插头与白色平衡充插头，精准还原插头的卡扣结构、插针排布细节，区分插头外壳的塑料材质与内部金属插针的金属质感。材质渲染阶段，电池主体外壳采用哑光深蓝色硬质塑料材质，添加细微的颗粒质感模拟PVC热缩膜的表面触感，调整反光度参数避免过度镜面反射；动力线缆分别赋予红色、黑色哑光橡胶材质，还原硅胶线的柔和质感；插头部分红色动力插头为亮面红色硬质塑料，白色平衡插头为奶白色哑光塑料，内部插针赋予亮面金属材质，模拟镀镍插片的金属光泽。结构设计上充分考虑RC模型电池的使用场景，模型整体尺寸适配常规1/10遥控越野车的电池仓空间，出线位置与插头朝向符合实际安装走线需求，可直接用于遥控车整车装配的干涉检查、布局模拟，也可作为RC模型配件展示、产品宣传的可视化素材，建模过程中对非核心内部结构做合理简化，在保证外观还原度的同时控制模型面数，兼顾渲染效果与使用流畅度。
