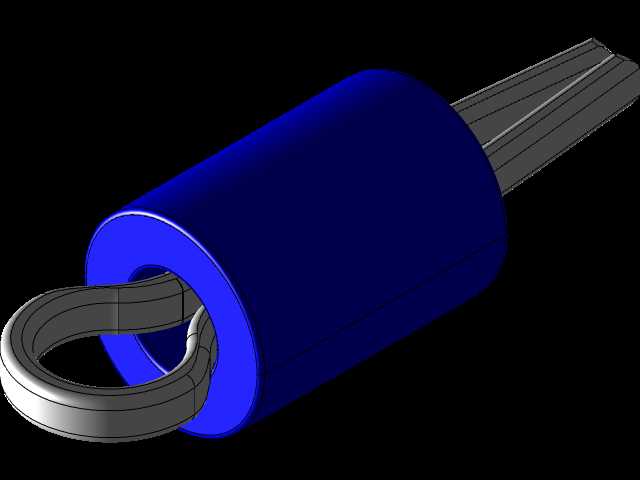

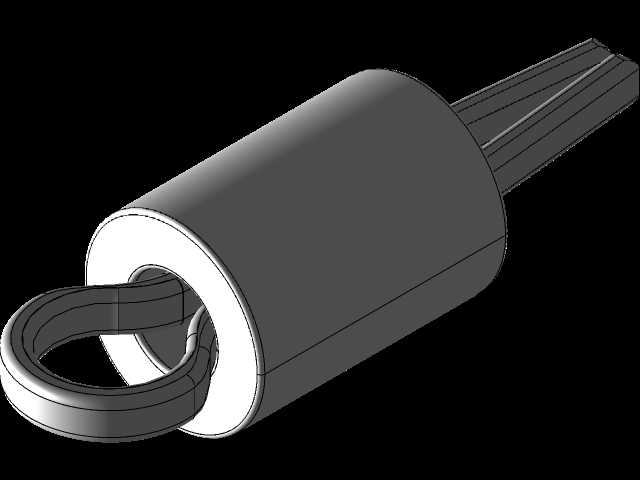

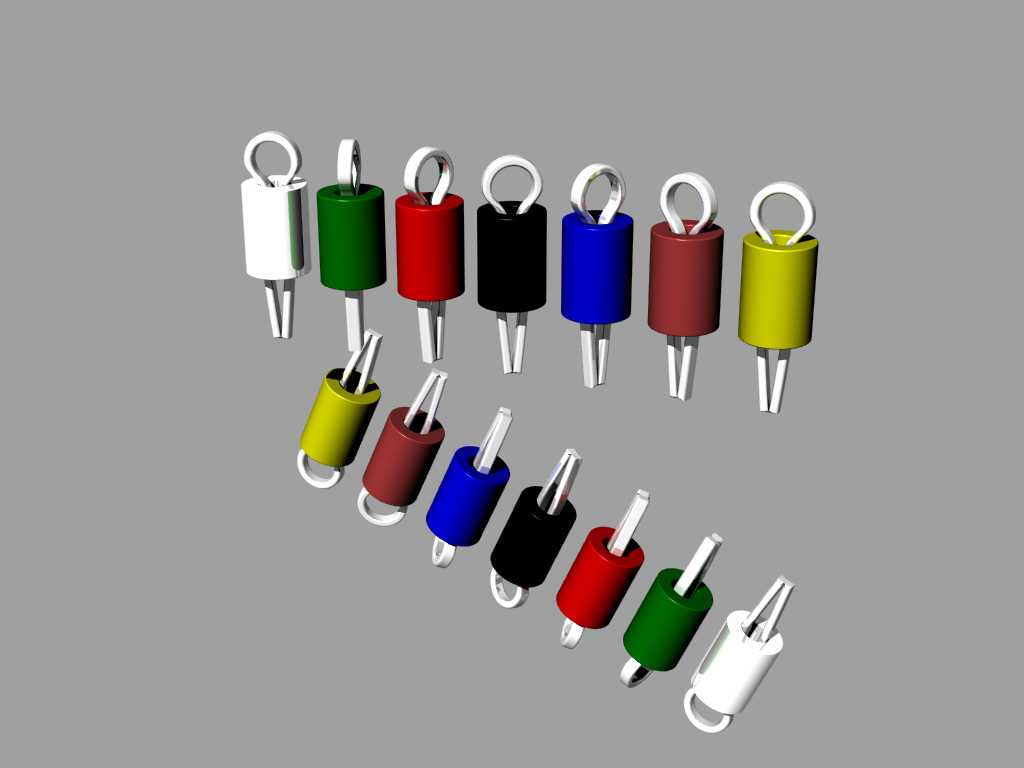

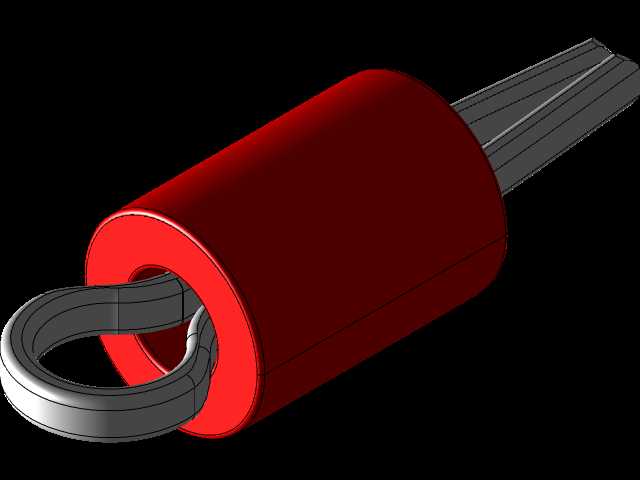

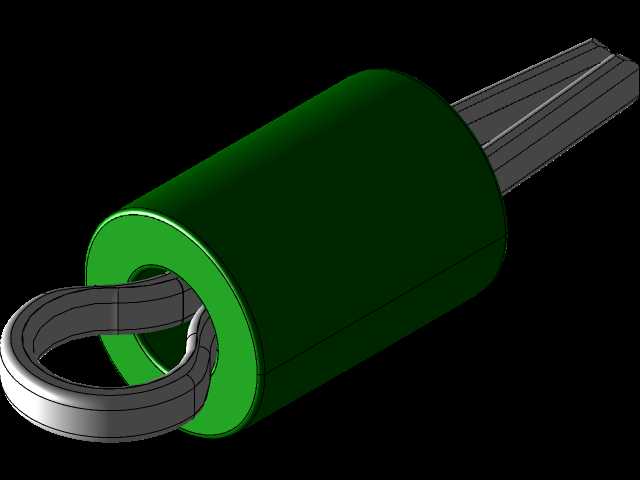

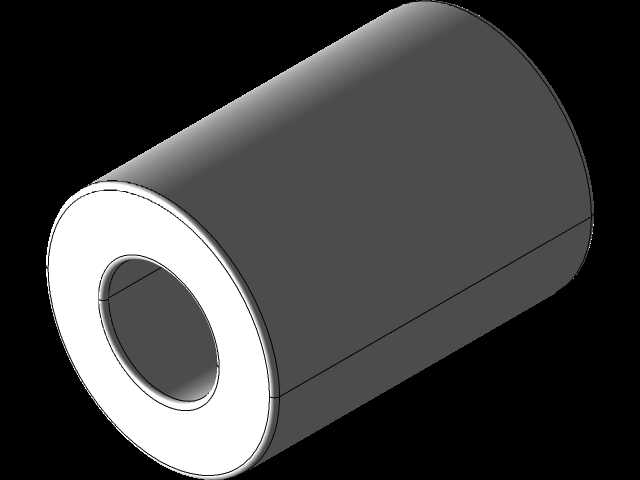

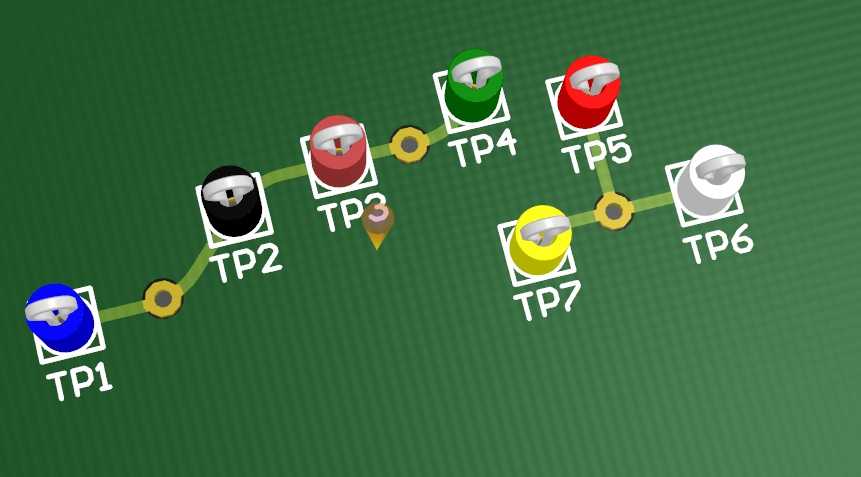

在电子制造与电路板检测环节,PCB测试点是连通测试设备与板载电路的核心接触载体,这类带绝缘护套的通孔测试探针,主要应用于印制电路板量产阶段的在线功能测试、ICT针床测试、单板老化测试场景,是测试治具与电路板之间传递电信号的关键接触部件。日常生产中,测试人员会将对应规格的探针压入治具的安装孔位,探针下端接触PCB上预留的测试焊盘,上端通过引线连接测试仪器,即可在不破坏电路板原有线路的前提下,快速完成电路通断、元件参数、信号完整性等多项检测,大幅提升批量电路板的质检效率,避免人工逐点测量带来的效率低下与接触误差问题。这款测试端子采用插针式结构设计,下端为直径1mm的焊柱适配PCB标准通孔,可直接通过波峰焊或手工焊接固定在电路板对应测试点位,焊柱上方设置了绝缘护套,护套高度为5mm,既可以隔绝相邻测试点之间的误接触风险,也能为探针接触提供导向定位,避免探针滑移划伤板上线路。护套顶部设置了挂环结构,既可以在治具对位时提供视觉识别参照,也能在需要临时外接测试线时,通过挂环快速夹持测试夹,适配临时调试、故障排查等非自动化测试场景。产品设计时充分考虑了产线的使用需求,配置了白、绿、红、黑、蓝、棕、黄等多种绝缘护套颜色,不同颜色可对应不同的电路属性,比如红色对应电源正极、黑色对应接地、蓝色对应信号回路等,产线操作人员无需逐点核对点位编号,仅通过护套颜色即可快速识别测试点功能,有效降低误测概率。外形尺寸上,焊柱直径严格匹配PCB通用1mm测试通孔公差,焊接后焊柱与孔壁结合牢固,可承受多次探针接触的冲击力不会出现松脱;5mm的护套高度既预留了足够的绝缘安全距离,避免相邻测试点间距过近时出现爬电问题,也不会因为护套过高占用板上过多空间,影响周边元件的布局与焊接。安装边界方面,这类测试点在PCB布局时仅需预留直径1.2mm的安装通孔,焊盘直径设置为2mm即可满足焊接强度要求,相邻测试点的中心距不短于3mm即可保证护套之间不会出现干涉,完全适配常规密度的消费电子、工业控制电路板的布局要求,不管是批量量产的标准化测试点位,还是样机调试阶段临时增设的测试点,都能快速完成安装使用。
