现代战争攻击型潜艇剖面结构三维设计

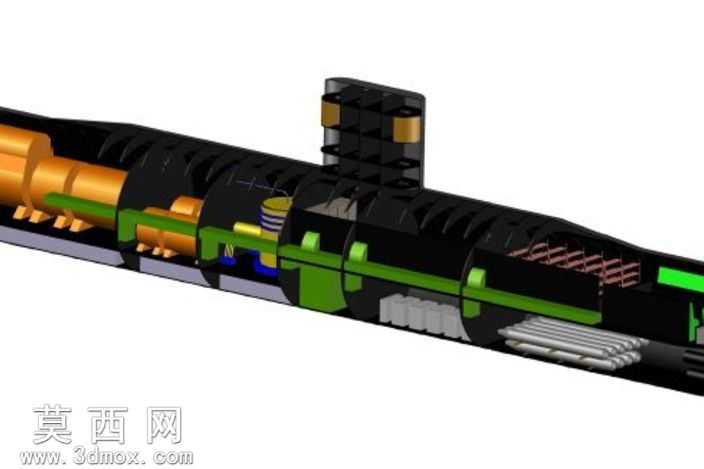

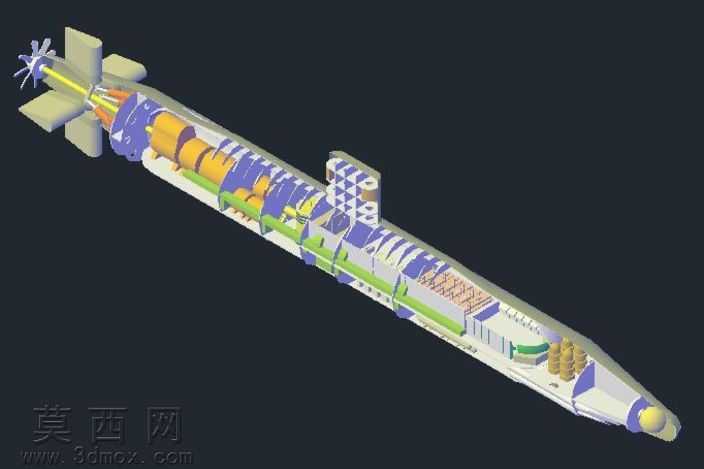

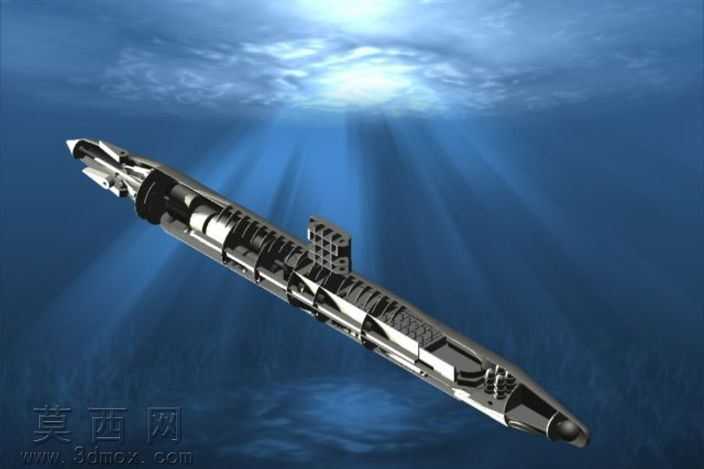

本作品为现代战争用途攻击型潜艇的全剖面三维建模设计，采用三维参数化建模软件完成整体结构搭建，建模过程中严格遵循潜艇工程设计的比例规范，将艇体从艏部到艉部的完整内部舱室进行1:1等比例还原。建模初期先通过样条曲线勾勒潜艇水滴形艇体的外轮廓曲面，通过曲面放样、缝合、加厚操作生成耐压艇壳与非耐压艇壳的双层结构，区分出艇体外部的流水孔、指挥塔围壳、水平舵、垂直舵、螺旋桨推进器等外部构件的精确外形。在内部结构建模阶段，按照潜艇实际舱室划分逻辑，依次搭建艏部声呐舱、鱼雷发射舱、弹药存储舱、指挥控制舱、生活居住舱、动力舱、传动舱、艉部推进舱的分隔结构，对舱内的鱼雷发射管、待发鱼雷、对地对空导弹存储架、指挥控制台、动力机组、传动轴系、螺旋桨连接结构等核心部件进行独立建模，每个部件均匹配对应的材质属性：艇体外壳采用消声瓦哑光深灰材质，内部耐压壳体采用高强度钢金属质感材质，弹药部件采用军黄色涂装材质，管线结构采用亮色区分的工程塑料或金属材质，指挥舱电子设备屏幕采用自发光材质模拟工作状态。渲染阶段采用360度环绕视角布光，通过剖面剖切显示的方式，将原本封闭的艇体内部结构完整呈现，既保留了潜艇外部的流线型外形特征，又清晰展示了内部各系统的布局逻辑与连接关系。设计过程中重点突出了潜艇的作战属性，对鱼雷、潜射导弹等武器系统的布置位置、装填路径进行了符合工程逻辑的还原，同时兼顾了推进系统从动力机组到传动轴再到七叶大侧斜螺旋桨的动力传递路径展示，让整个模型既具备军事装备的外观辨识度，又能清晰呈现内部复杂的系统构成，可用于军事装备科普、舰艇结构教学、作战演示场景搭建等用途，模型的各部件均做了参数化分组处理，可单独拆分查看单个舱室或部件的结构细节，方便后续进行结构修改或动画制作。
