立式多级高压离心泵结构设计

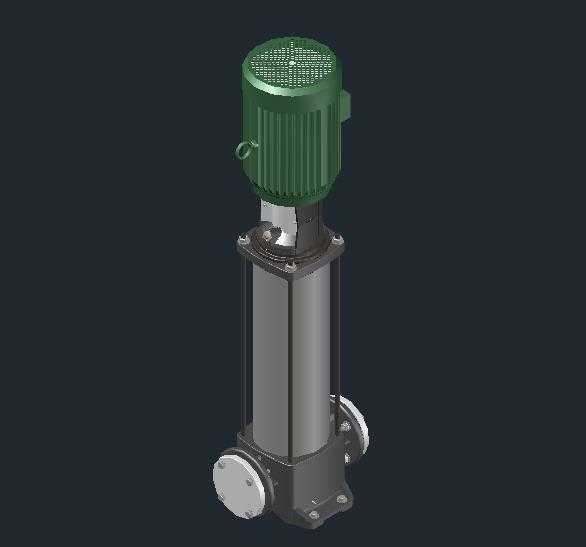

这款立式多级高压离心泵主要面向工业生产场景中的高压流体输送需求，在机械加工车间的冷却系统、高层楼宇供水增压、工业循环水系统、水处理反渗透加压等场景中都有广泛应用，能够在有限的安装空间内提供稳定的高压流体输出，解决普通单级泵扬程不足、卧式泵占地面积过大的痛点。设备实际运行过程中，上部驱动单元带动轴系高速旋转，通过多级叶轮的逐级做功提升流体压力，可将低压来水加压至数兆帕的输出压力，满足长距离输水、高压喷淋、设备冷却供水等对水压有较高要求的工况，同时立式结构的设计让泵体进、出水口处于同一水平轴线，管路对接时无需额外调整走向，大幅降低现场管路安装的施工难度。从功能特性来看，该泵采用立式同轴布局，驱动单元与泵体直连传动，没有额外的传动损耗，运行过程中振动小、噪音低，多级叶轮串联的结构可以通过调整叶轮级数灵活适配不同的扬程需求，泵体中段采用不锈钢筒体结构，既能够承受高压工况下的结构应力，也具备不错的抗腐蚀能力，适配清水、轻度腐蚀性工业流体的输送需求，下部的轴承支撑结构可以平衡轴系运行过程中的径向力，延长设备的连续运行寿命。设计过程中优先考虑了安装空间的适配性，整体采用细长型立式结构，占地面积仅为同参数卧式多级泵的三分之一左右，非常适合安装在空间紧凑的机床旁、管井内或者设备夹层中；安装底座采用标准法兰连接结构，预留的固定孔位可以适配常规的混凝土基础或者型钢支架安装，进、出水口采用标准法兰接口，能够直接对接行业通用规格的输水管道，不需要额外制作过渡接头。设计时还考虑了日常维护的便利性，上部驱动单元与泵体采用分体式连接结构，需要检修密封件或者叶轮时，无需拆卸下部管路即可完成上部组件的拆解更换，大幅降低后期运维的工作量；轴系的密封位置采用集装式机械密封结构，能够有效避免高压运行过程中的流体渗漏问题，减少日常运行中的维护频次。外形尺寸方面，整体高度根据级数不同控制在合理区间，底座安装尺寸符合行业通用的立式多级泵安装规范，安装边界预留了足够的接线、管路操作空间，现场安装时不需要为设备预留过大的检修通道，能够帮助用户最大化利用有限的场地空间，适配各类紧凑布局的工业流体输送场景。
