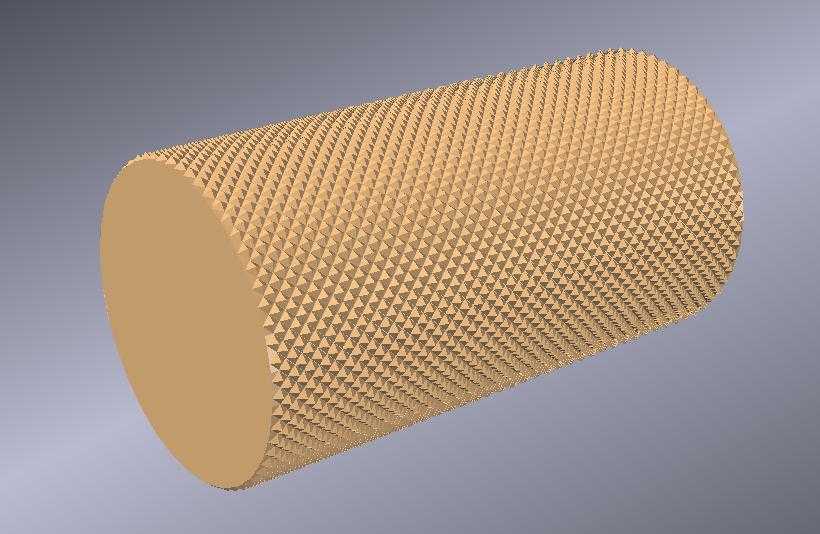

表面滚花网纹铜质圆柱棒结构

　　日常做手动工装夹具、检测治具的握持段设计时，经常会用到这类表面带网纹滚花的铜棒结构，不少需要手动旋拧调节的机械部件，比如小型定位旋钮、手动锁紧销、工装压头的握持部分，都会优先选用这类结构来提升操作时的摩擦力，避免手上沾有切削液或者油污时出现打滑的情况。和光滑表面的铜棒相比，这种网纹滚花结构不需要额外包胶或者加装防滑套，一体加工成型的结构在长期使用后不会出现防滑层脱落、老化的问题，在车间多油污、多切削液的使用环境下可靠性更高。从结构设计角度来说，这类滚花铜棒的滚花参数需要匹配实际的握持受力需求，网纹的齿距、齿深不能过大也不能过小，齿距过大会导致握持时硌手，长时间操作容易造成操作人员手部不适，齿深过浅则无法提供足够的静摩擦力，

　　拧动较大扭矩的锁紧结构时容易出现打滑。铜材质本身的自润滑特性也让这类零件在作为导向轴或者滑动定位件使用时，不需要额外加装铜套，自身就能和钢制的安装孔形成良好的摩擦副，低速往复运动时不会出现咬合拉伤的问题，相比钢制棒件能减少不少后期维护的工作量。做三维建模的时候，这类滚花结构不需要逐齿绘制完整的三角齿特征，尤其是长度较长的棒件，全特征建模会导致文件体量过大，装配时拖动旋转都会出现卡顿，通常会先绘制单圈的滚花齿形截面，通过螺旋阵列的方式生成整段滚花特征，或者在渲染阶段通过纹理映射的方式实现滚花的外观效果，只在需要出加工图纸的视图上标注滚花的参数标准，不需要把所有齿形都在工程图里投影出来，避免图纸线条过于杂乱影响加工人员读取尺寸。

　　这类铜棒的安装边界通常需要根据实际的装配场景确定，作为旋钮使用时，一端需要加工出和阀杆、调节螺杆配合的内孔或者扁位，滚花段的长度要比成年人的握持宽度略大，保证操作时整个手掌或者手指能完全接触到滚花面，作为定位销使用时，滚花段通常设计在过盈配合的安装段，利用滚花的齿形压入安装板的孔位中，防止销子在长期震动的环境下出现松动脱出，相比光滑圆柱销的防松效果更好，不需要额外加装卡簧或者顶丝固定。在电子设备的手动调节部件、小型试验台的锁紧结构、工装夹具的手动压头、五金工具的握持段这类场景里，这类网纹滚花铜棒的应用十分普遍，铜材质的导电性能也让它可以作为接地柱或者导电接触销使用，表面滚花结构能增大和接线端子的接触面积，降低接触电阻，

　　避免大电流通过时出现接触点发热的问题。设计这类零件的时候还要注意滚花段和光滑安装段的过渡位置，要加工出微小的退刀槽，避免滚花加工时刀具在台阶位置撞刀，同时去除过渡位置的锐边毛刺，防止装配或者操作时划伤操作人员的手部。不同的使用场景对滚花的形式也有不同的要求，需要经常拆卸调整的部位通常选用网纹滚花，握持时各个方向的摩擦力均匀，单向受力的调节部位也可以选用直纹滚花，但网纹滚花的防滑通用性更好，不需要考虑操作时的施力方向，所以在通用五金配件里这类网纹结构的应用占比更高。
