带快锁螺栓的曲面基座夹紧固定装置

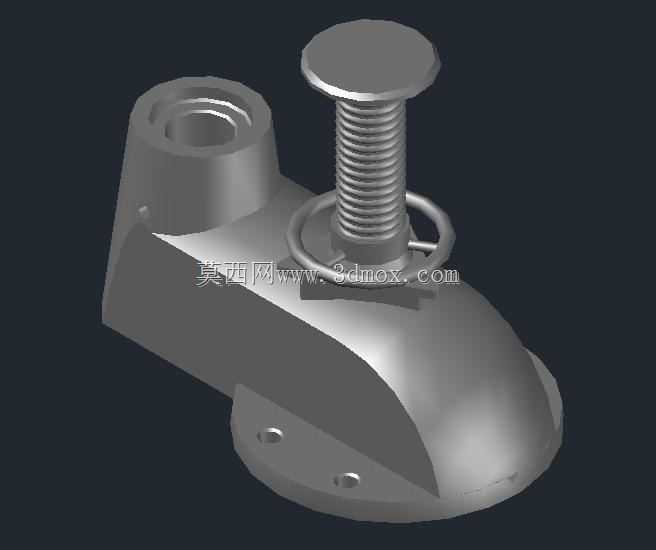

　　该固定装置属于小型手动夹紧类工装构件，主要应用于小尺寸工件的工位定位、检测装夹以及轻型加工工序的临时固定场景，在钳工台工位、小型零件检测台、教学实训装夹场景中都能适配使用，可对厚度在适配范围内的板类、小型异型件提供稳定的压紧约束力，避免工件在作业过程中出现位移、翘边问题。从结构组成来看，装置整体分为曲面基座、压紧螺栓、快拆吊环三个核心部分，基座底部设置两个同轴安装孔，可通过配套紧固件将整个装置固定在工作台面或者工装基板上，安装孔的孔位间距经过匹配设计，能适配常规工装平台的标准孔距，安装时不需要额外加工转接板，直接对齐孔位锁紧紧固件即可完成基座固定，基座的曲面过渡结构做了加厚处理，

　　在承受螺栓压紧的反作用力时不会出现应力集中导致的基座变形，长期反复装夹也能保持结构精度。压紧部分采用大直径盘头螺栓设计，螺栓头部的大接触面可以分散压紧力，避免压伤工件表面，螺栓的螺纹段与基座上的螺纹孔采用间隙配合，转动时无卡滞，手动拧动即可完成压紧动作，不需要额外配套扳手工具，单人单手就能操作，装夹效率相比传统六角头螺栓提升明显。螺栓根部配套的环形快拆吊环结构，可在需要快速松开工件时直接提拉吊环带动螺栓上抬，不需要完全拧出螺栓就能完成工件取放，减少了重复拧动螺栓的空行程，适合需要频繁更换工件的连续作业场景。设计过程中优先考虑了操作便捷性与结构刚性的平衡，基座的曲面外形并非单纯的造型设计，其弧形轮廓刚好可以避让工件装夹时的突出结构，

　　同时给操作人员的手部留出足够的操作空间，在拧紧或者提拉螺栓时不会被基座棱角磕碰。装置的整体安装边界控制紧凑，基座底部的投影面积较小，不会占用过多工作台面空间，在多工位并排布置时可以紧密排列，提升工装平台的空间利用率。螺纹孔的位置设置在基座的受力中心线上，压紧时螺栓的作用力垂直向下传递到基座安装面，不会产生偏载力矩，避免长期使用后基座出现倾斜、螺纹孔磨损过快的问题。螺栓的行程长度经过匹配设计，既可以满足不同厚度工件的装夹需求，又不会因为行程过长导致螺栓完全脱出螺纹孔，减少操作过程中零件丢失的风险。所有活动配合面都做了光滑过渡处理，没有尖锐棱角，日常操作时不会划伤操作人员，快拆环的开口尺寸适配手指提拉的空间，戴劳保手套也能顺利操作。

　　在实际使用中，该装置可单独使用完成单个工件的装夹，也可以多个组合使用，对长条类、异型类工件进行多点压紧，适配不同形状工件的装夹需求，其结构简单可靠，没有复杂的传动构件，日常维护只需要定期在螺纹段涂抹少量润滑脂即可长期使用，故障率极低，适合作为工位基础工装配件配置在生产、检测、实训类场景中。
